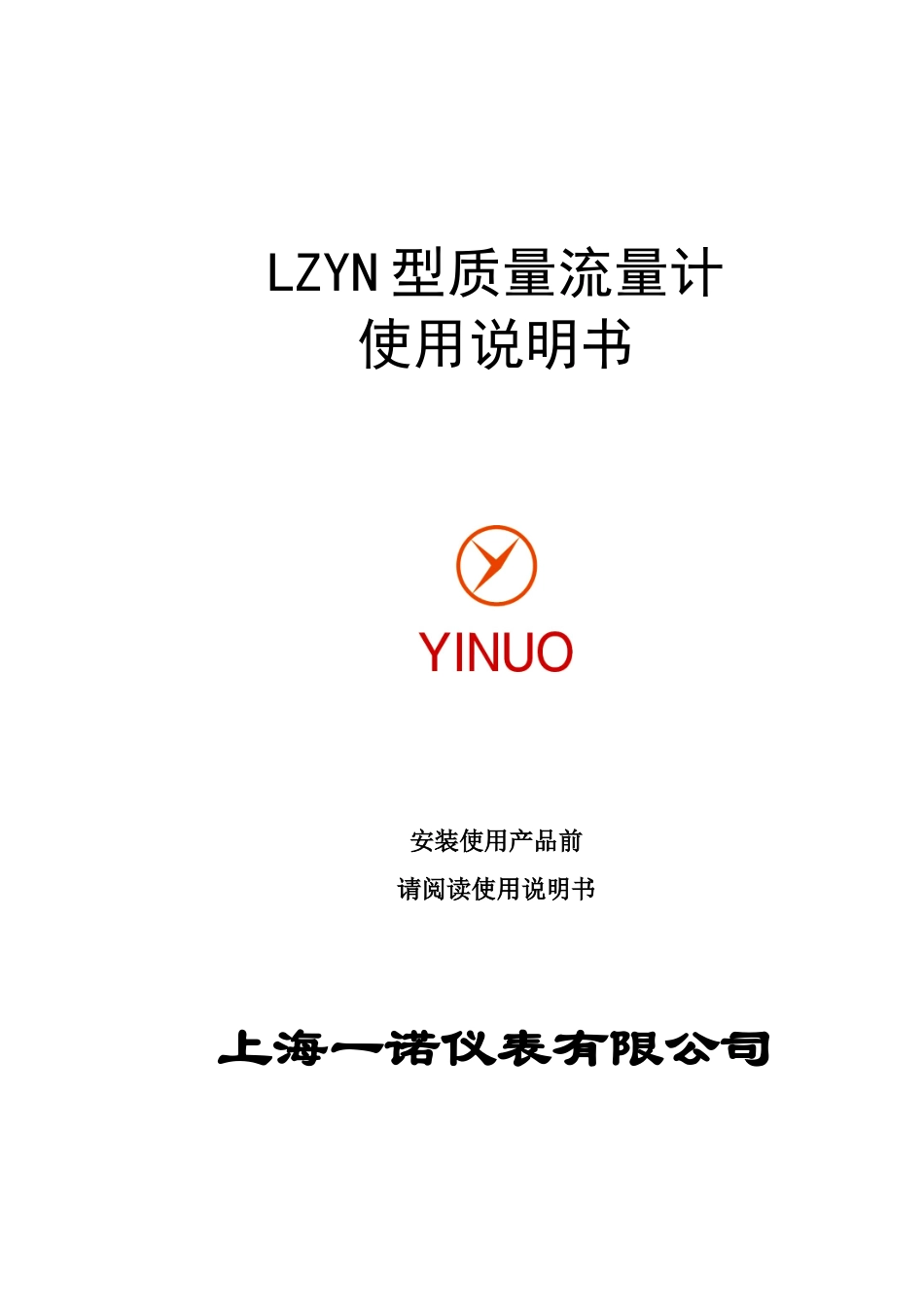

一诺LZYN质量流量计使用说明书--2025版

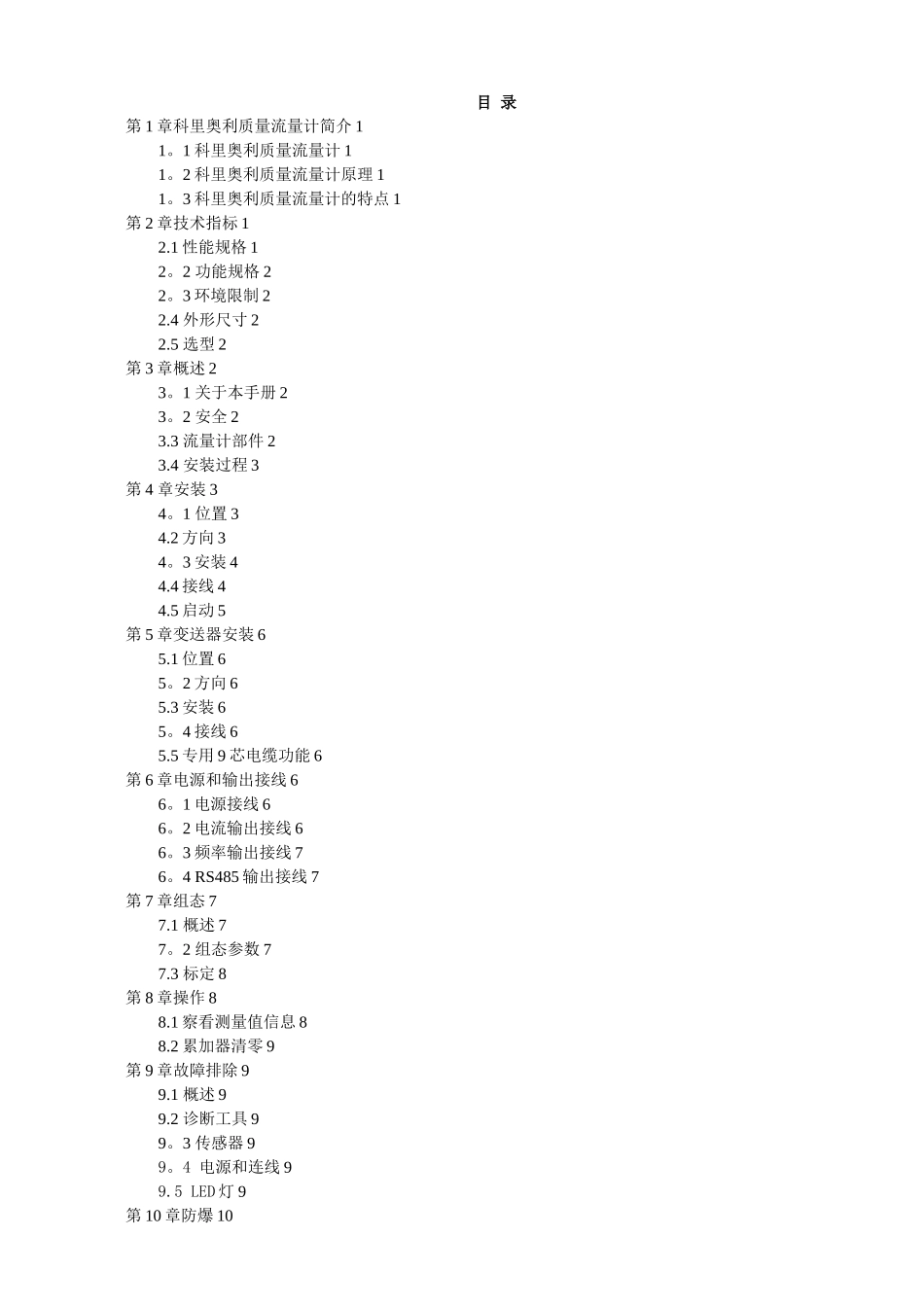

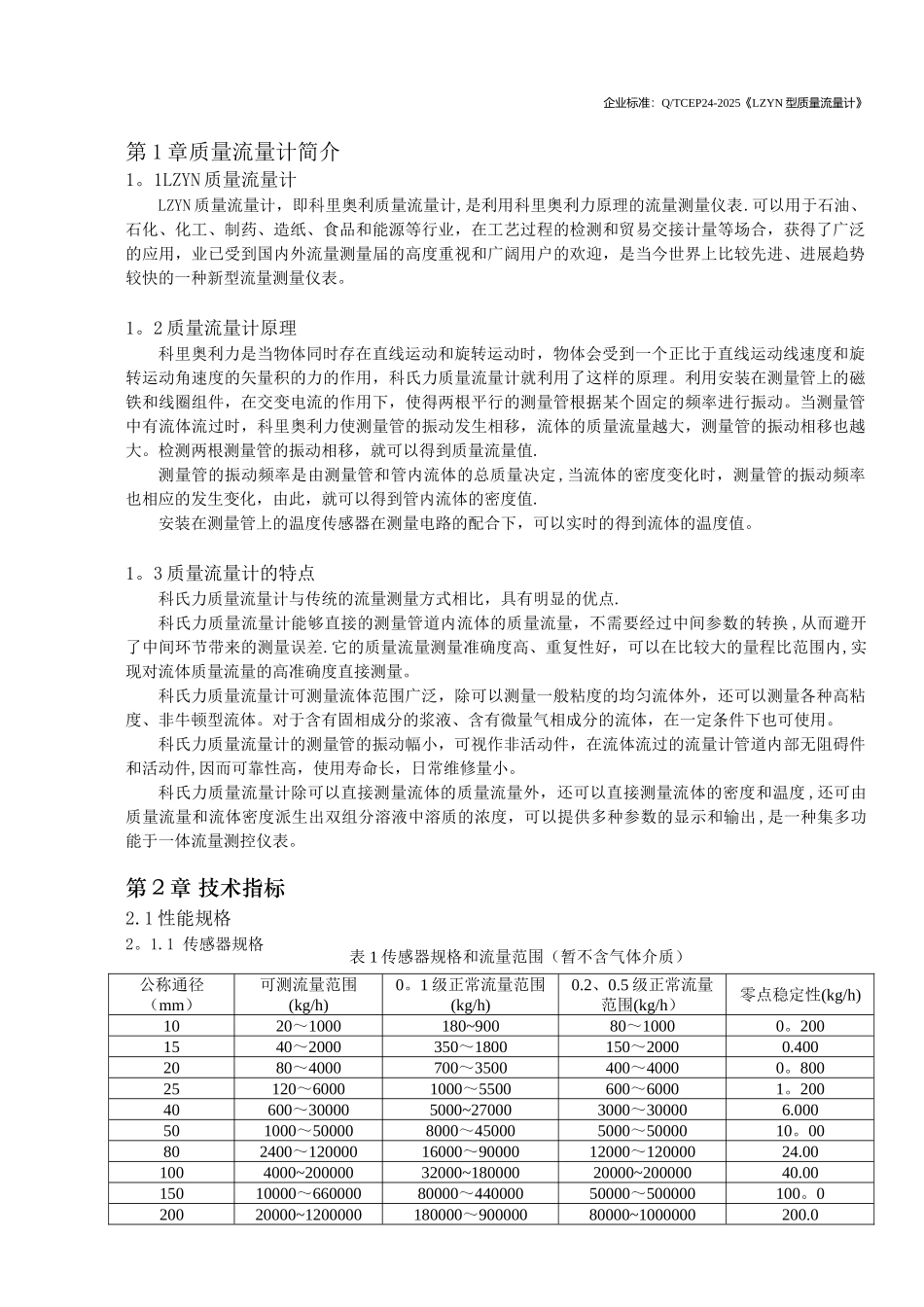

LZYN 型质量流量计使用说明书安装使用产品前请阅读使用说明书上海一诺仪表有限公司目 录第 1 章科里奥利质量流量计简介 11。1 科里奥利质量流量计 11。2 科里奥利质量流量计原理 11。3 科里奥利质量流量计的特点 1第 2 章技术指标 12.1 性能规格 12。2 功能规格 22。3 环境限制 22.4 外形尺寸 22.5 选型 2第 3 章概述 23。1 关于本手册 23。2 安全 23.3 流量计部件 23.4 安装过程 3第 4 章安装 34。1 位置 34.2 方向 34。3 安装 44.4 接线 44.5 启动 5第 5 章变送器安装 65.1 位置 65。2 方向 65.3 安装 65。4 接线 65.5 专用 9 芯电缆功能 6第 6 章电源和输出接线 66。1 电源接线 66。2 电流输出接线 66。3 频率输出接线 76。4 RS485 输出接线 7第 7 章组态 77.1 概述 77。2 组态参数 77.3 标定 8第 8 章操作 88.1 察看测量值信息 88.2 累加器清零 9第 9 章故障排除 99.1 概述 99.2 诊断工具 99。3 传感器 99。4 电源和连线 99.5 LED 灯 9第 10 章防爆 10企业标准：Q/TCEP24-2025《LZYN 型质量流量计》第 1 章质量流量计简介1。1LZYN 质量流量计LZYN 质量流量计，即科里奥利质量流量计,是利用科里奥利力原理的流量测量仪表.可以用于石油、石化、化工、制药、造纸、食品和能源等行业，在工艺过程的检测和贸易交接计量等场合，获得了广泛的应用，业已受到国内外流量测量届的高度重视和广阔用户的欢迎，是当今世界上比较先进、进展趋势较快的一种新型流量测量仪表。1。2 质量流量计原理科里奥利力是当物体同时存在直线运动和旋转运动时，物体会受到一个正比于直线运动线速度和旋转运动角速度的矢量积的力的作用，科氏力质量流量计就利用了这样的原理。利用安装在测量管上的磁铁和线圈组件，在交变电流的作用下，使得两根平行的测量管根据某个固定的频率进行振动。当测量管中有流体流过时，科里奥利力使测量管的振动发生相移，流体的质量流量越大，测量管的振动相移也越大。检测两根测量管的振动相移，就可以得到质量流量值.测量管的振动频率是由测量管和管内流体的总质量决定 ,当流体的密度变化时，测量管的振动频率也相应的发生变化，由此，就可以得到管内流体的密度值.安装在测量管上的温度传感器在测量电路的配合下，可以实时的得到流体的温度值。1。3 质量流量计的特点科氏力质量流量计与传统的流量测量方式相比，具有明...
