七氟丙烷施工方案

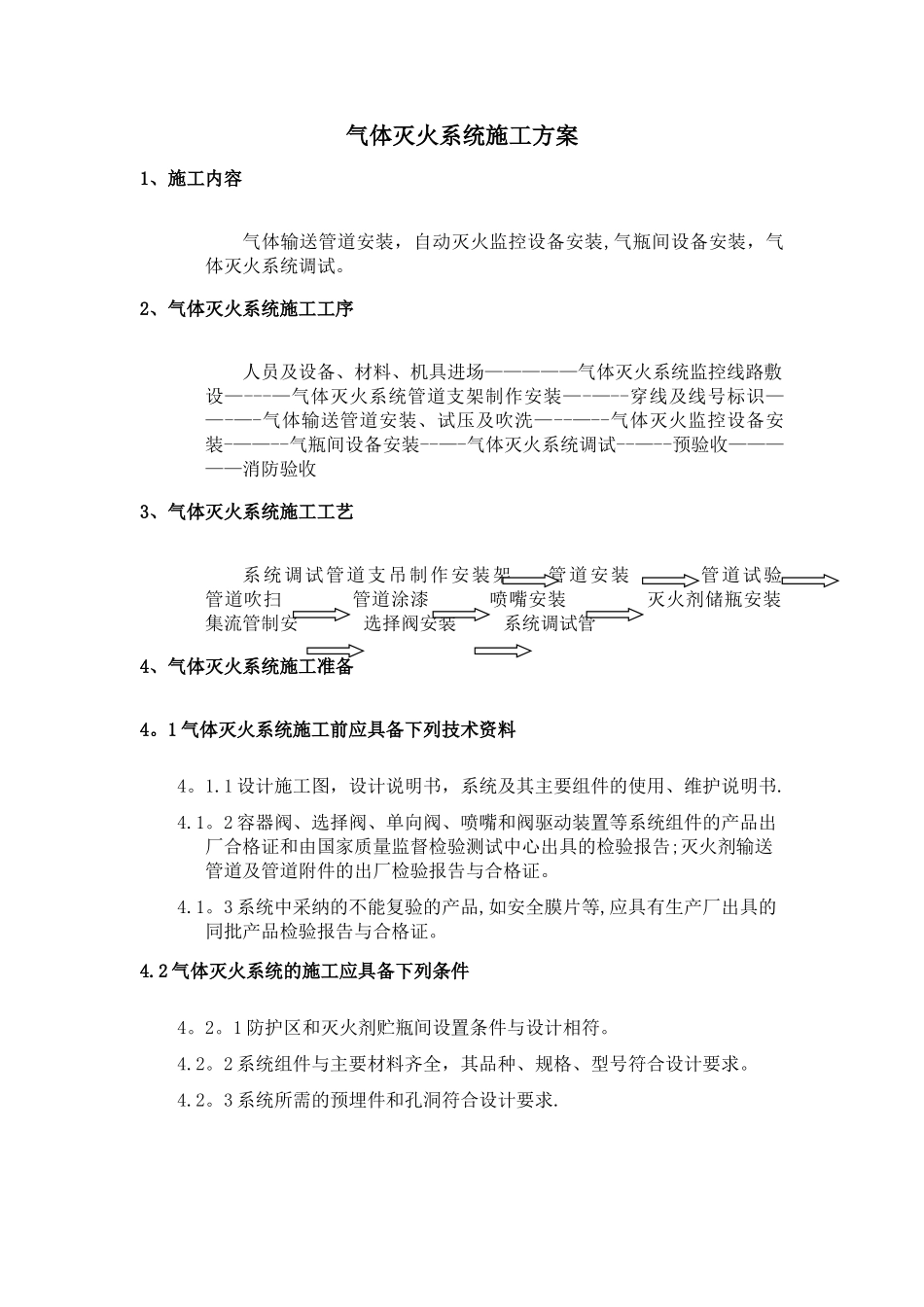

气体灭火系统施工方案1、施工内容气体输送管道安装，自动灭火监控设备安装,气瓶间设备安装，气体灭火系统调试。2、气体灭火系统施工工序人员及设备、材料、机具进场—————气体灭火系统监控线路敷设—---—气体灭火系统管道支架制作安装—-—--穿线及线号标识——-—-气体输送管道安装、试压及吹洗—--—--气体灭火监控设备安装-——--气瓶间设备安装--—-气体灭火系统调试--—--预验收—————消防验收3、气体灭火系统施工工艺系统调试管道支吊制作安装架 管道安装 管道试验 管道吹扫 管道涂漆 喷嘴安装 灭火剂储瓶安装 集流管制安 选择阀安装 系统调试管4、气体灭火系统施工准备4。1 气体灭火系统施工前应具备下列技术资料4。1.1 设计施工图，设计说明书，系统及其主要组件的使用、维护说明书.4.1。2 容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告;灭火剂输送管道及管道附件的出厂检验报告与合格证。4.1。3 系统中采纳的不能复验的产品,如安全膜片等,应具有生产厂出具的同批产品检验报告与合格证。4.2 气体灭火系统的施工应具备下列条件4。2。1 防护区和灭火剂贮瓶间设置条件与设计相符。4.2。2 系统组件与主要材料齐全，其品种、规格、型号符合设计要求。4.2。3 系统所需的预埋件和孔洞符合设计要求.4。3 系统组件检查4。3.1 气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查,并应符合下列要求： 系统组件无碰撞变形及其他机械性损伤. 组件外露非机械加工表面保护涂层完好。 组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤. 铭牌清楚,其内容符合相应的现行国家或地方标准的规定。 保护同一防护区的灭火剂贮存容器规格应一致，其高度差不宜超过20mm。 气动驱动装置的气体贮存容器规格应一致，其高度差不宜超过10mm。4。3.2 气体灭火系统安装前应检查灭火剂贮存容器内的充装量与充装压力，且应符合下列要求：灭火剂贮存容器的充装量不应小于设计充装量，且不得超过设计充装量的 1。5％。4。3。3 气体灭火系统安装前应对选择阀、液体单向阀、高压软管和阀驱动装置中的气体单向阀逐个进行水压强度试验和气压严密性试验，并应符合下列规定： 水压强度试验的试验压力应为系统组件设计工作压力的 1.5 倍,气压严密性试验的试验压力应为系统...
