万科建筑施工图审图清单

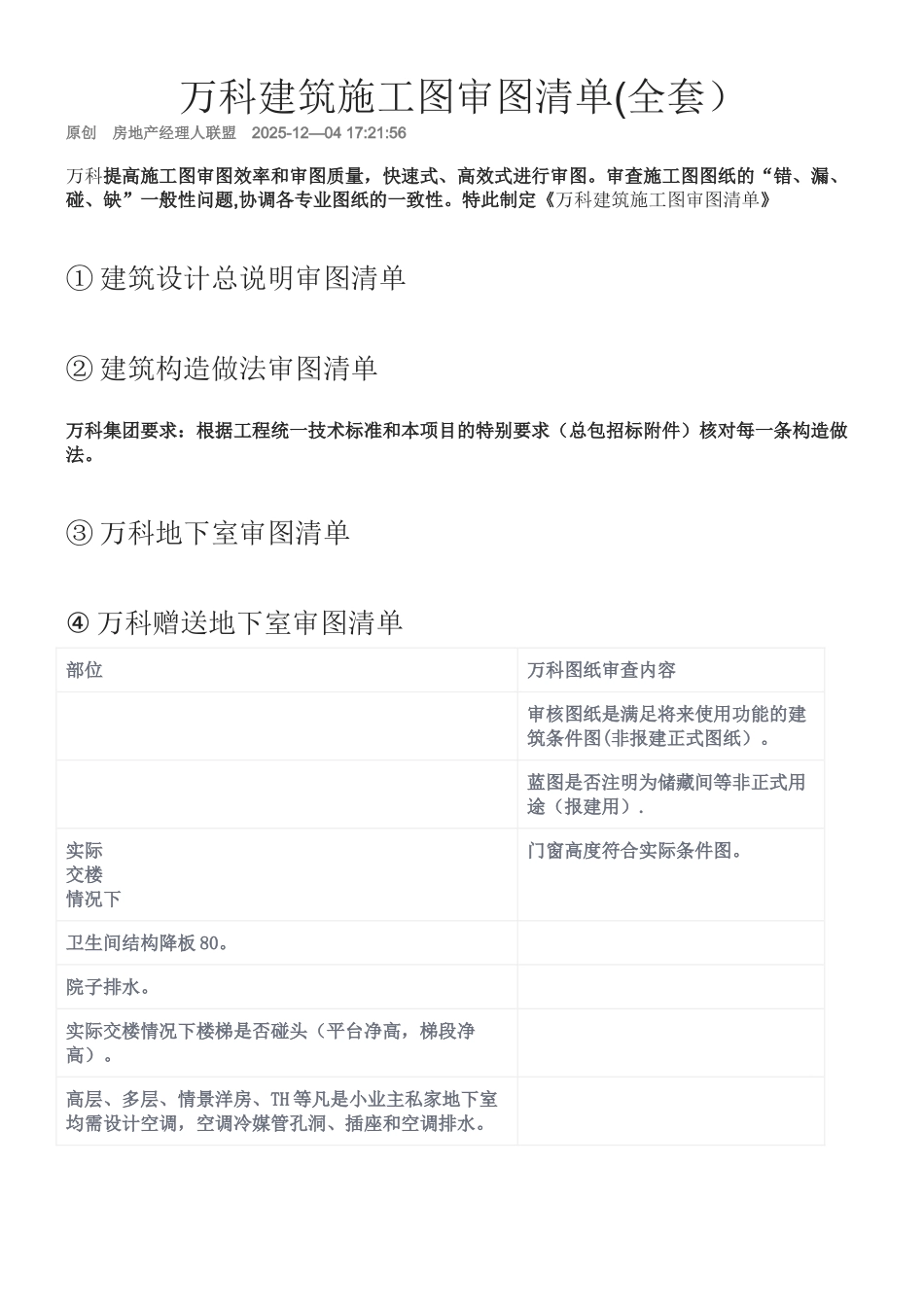

万科建筑施工图审图清单(全套）原创 房地产经理人联盟 2025-12—04 17:21:56万科提高施工图审图效率和审图质量，快速式、高效式进行审图。审查施工图图纸的“错、漏、碰、缺”一般性问题,协调各专业图纸的一致性。特此制定《万科建筑施工图审图清单》① 建筑设计总说明审图清单② 建筑构造做法审图清单万科集团要求：根据工程统一技术标准和本项目的特别要求（总包招标附件）核对每一条构造做法。③ 万科地下室审图清单④ 万科赠送地下室审图清单部位万科图纸审查内容审核图纸是满足将来使用功能的建筑条件图(非报建正式图纸）。蓝图是否注明为储藏间等非正式用途（报建用）.实际交楼情况下门窗高度符合实际条件图。卫生间结构降板 80。院子排水。实际交楼情况下楼梯是否碰头（平台净高，梯段净高）。高层、多层、情景洋房、TH 等凡是小业主私家地下室均需设计空调，空调冷媒管孔洞、插座和空调排水。S24024 5DD8 巘 35018 88CA 裊 3g22238 56DE 回 34294 85F6 藶28489 6F49 潉⑤ 万科首层平面审图清单⑥ 万科标准层平面审图清单⑦ 万科假复式审图清单部位万科图纸审查内容假复式假复式二层假如预留卫生间一定要设置外窗。如条件限制不能设外窗时，必须预留排风道。假复式上部若考虑做卫生间，则卫生间楼板必须一次浇筑完。假复式上部应预留给水点。⑧ 万科屋顶平面审图清单部位万科图纸审查内容屋顶平面k20452 4FE4 俤39121 98D1 飑Y'39567 9A8F 骏23047 5A07 娇24917 6155 慕上层屋面不应在下一层地面或露台散开排水。出屋面楼梯间门上端应设置飘板。非本户上部屋面雨落管或自然落水管直接落至下一层屋面时，应设有组织排水.烟道出屋面处，如无防雨措施，建议增加防水百叶。在上人屋面或靠近上人屋面处,排烟道出屋面的烟囱孔底标高不应低于顶层上人露台（或屋面）地面完成面 2000.对于坡屋面和非上人平屋面(露台），一般高于完成面 300（结构面 500)。复核找坡层厚度，最不利处栏杆扶手顶面净高≥1150mm；当反沿为可踏面时,应从可踏面顶面算起，栏杆垂直杆件间净距≤110mm；栏杆不应设横向易攀爬杆件。独立的不上人小屋面，只设一个雨水口时，应在邻近设泄水口部位万科图纸审查内容坡屋面坡屋面的梁是否影响房间的使用和观感⑨ 万科构件审图清单⑩ 万科室外部分审图清单⑪ 万科公共部分审图清单部位万科图纸审查内容公共+36357 8E05 踅@35995 8C9B 貛 d?部分是否满足小区封闭式管理。图纸中不允...
