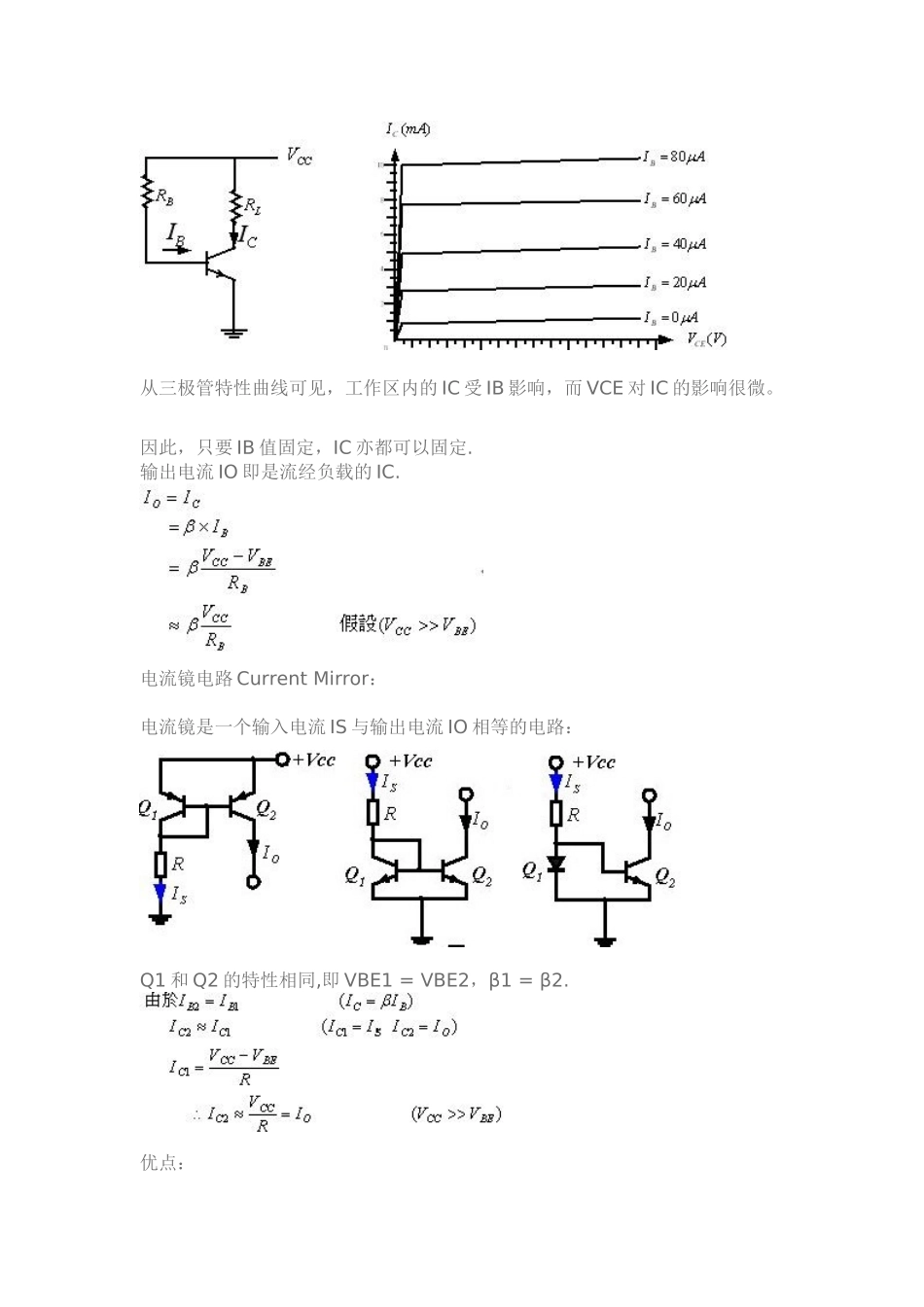

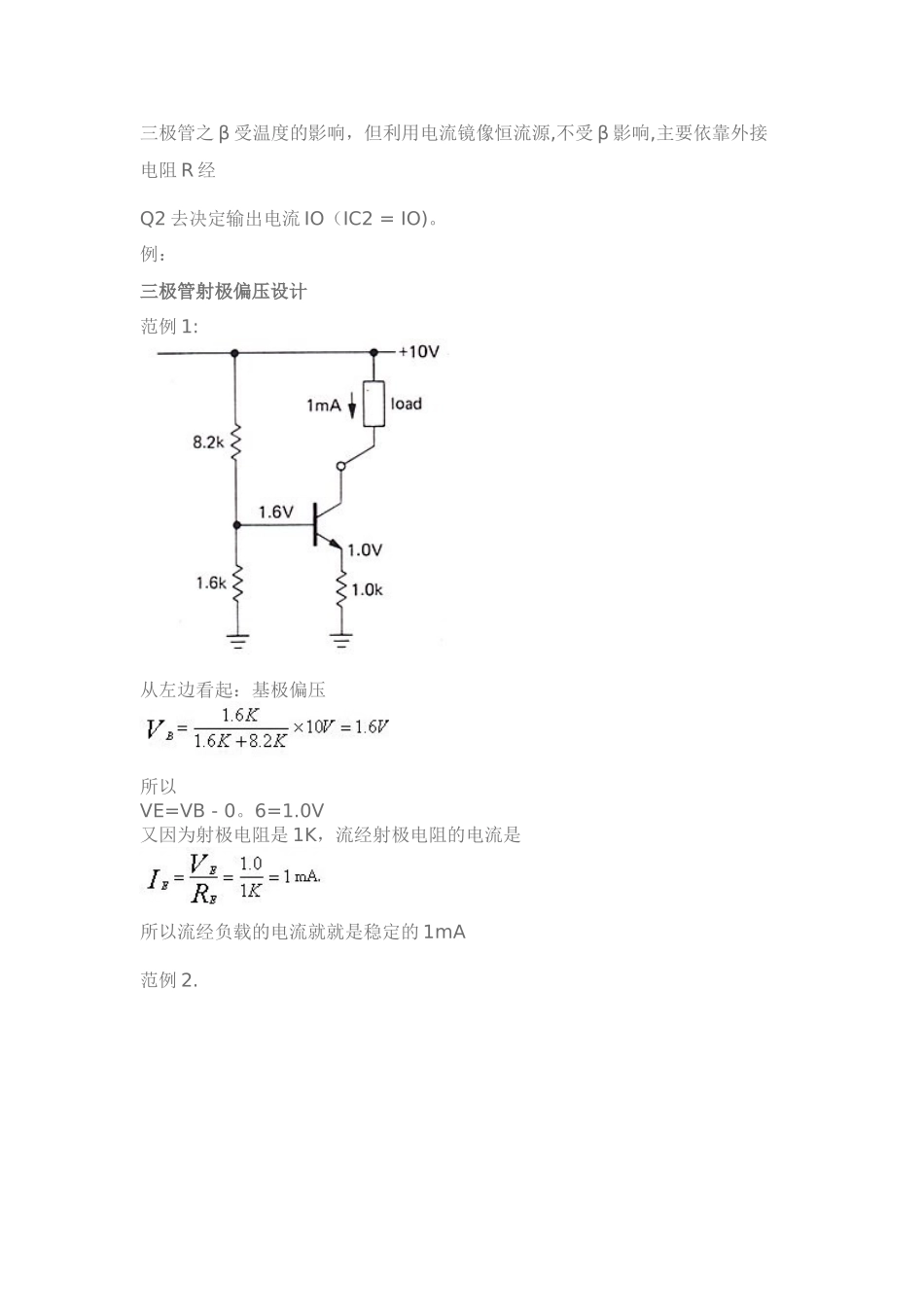

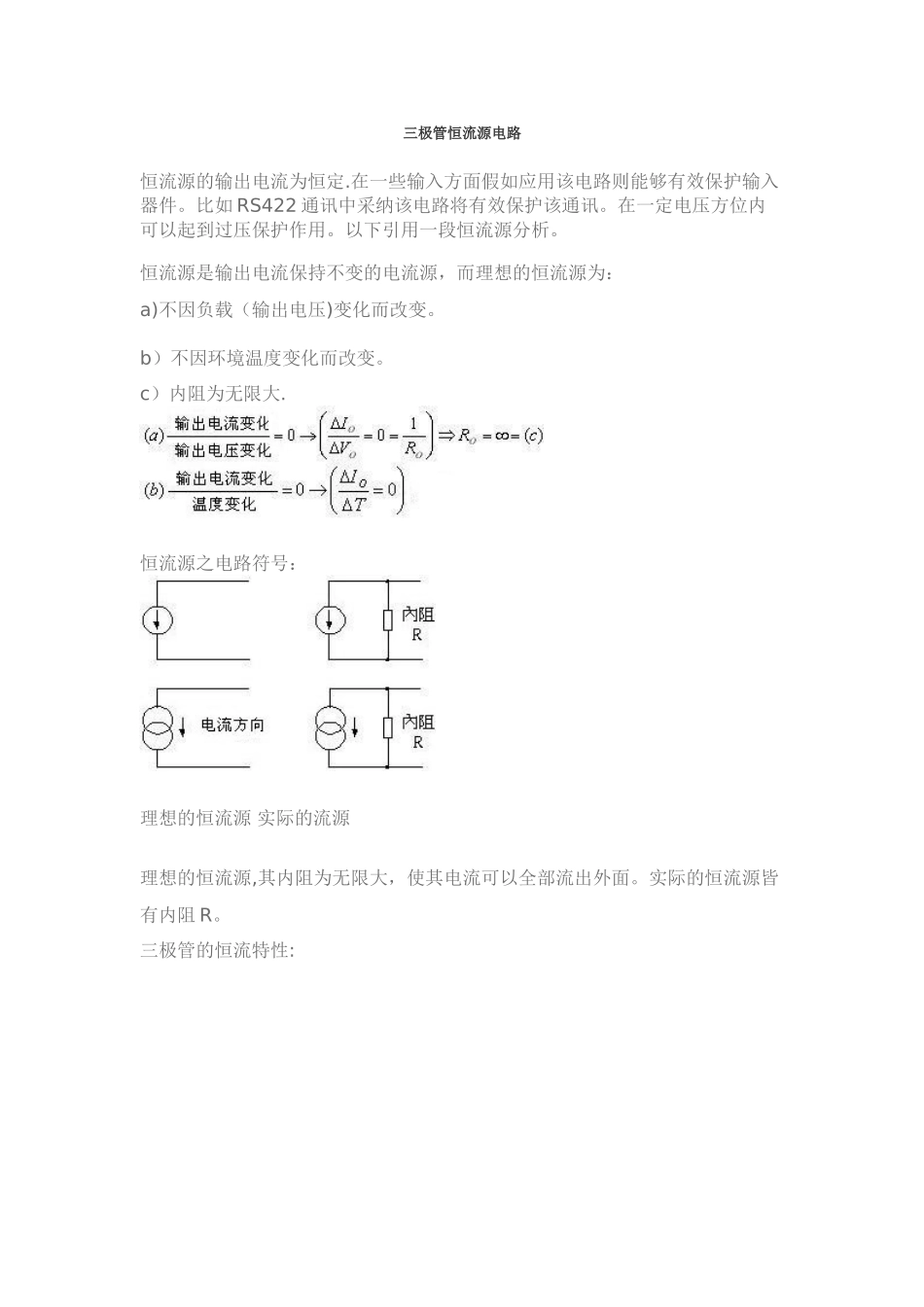

三极管恒流源电路恒流源的输出电流为恒定.在一些输入方面假如应用该电路则能够有效保护输入器件。比如 RS422 通讯中采纳该电路将有效保护该通讯。在一定电压方位内可以起到过压保护作用。以下引用一段恒流源分析。恒流源是输出电流保持不变的电流源，而理想的恒流源为： a)不因负载（输出电压)变化而改变。 b）不因环境温度变化而改变。 c）内阻为无限大. 恒流源之电路符号：理想的恒流源 实际的流源理想的恒流源,其内阻为无限大，使其电流可以全部流出外面。实际的恒流源皆有内阻 R。 三极管的恒流特性:从三极管特性曲线可见，工作区内的 IC 受 IB 影响，而 VCE 对 IC 的影响很微。 因此，只要 IB 值固定，IC 亦都可以固定. 输出电流 IO 即是流经负载的 IC. 电流镜电路 Current Mirror： 电流镜是一个输入电流 IS 与输出电流 IO 相等的电路： Q1 和 Q2 的特性相同,即 VBE1 = VBE2，β1 = β2.优点： 三极管之 β 受温度的影响，但利用电流镜像恒流源,不受 β 影响,主要依靠外接电阻 R 经 Q2 去决定输出电流 IO（IC2 = IO)。 例：三极管射极偏压设计 范例 1: 从左边看起：基极偏压所以VE=VB - 0。6=1.0V又因为射极电阻是 1K，流经射极电阻的电流是所以流经负载的电流就就是稳定的 1mA范例 2. 这是个利用稳压二极管提供基极偏压 5.6VVE=VB — 0.6=0.5V流经负载的电流范例 3. 这个例子有一点不同:利用 PNP 三极管供应电流给负载电路。首先,利用二极管0.6 V 的压降，提供 8。2 V 基极偏压（10 – 3 x 0。6 = 8。2）. 4。7 K 电阻只是用来形成通路,而且不希望(也不会)有很多电流流经这个电阻. VE=VB + 0.6=8。8VPNP 晶体的 560 欧姆电阻两端电位差是 1。2V, 所以电流是 2mA晶体恒流源应用注意事项 假如只用一个三极管不能满足需求，可以用两个三极管架成: 或是 也可以是 请您注意：恒流源是一个二端子的零件.市面上也有“稳流二极管” （current regulating diode, CRD)供小电流应用。大电流应用时,可以用 IC 稳压器串联电阻,或是使用 MOSFET 的方法。
