三端稳压7805的参数

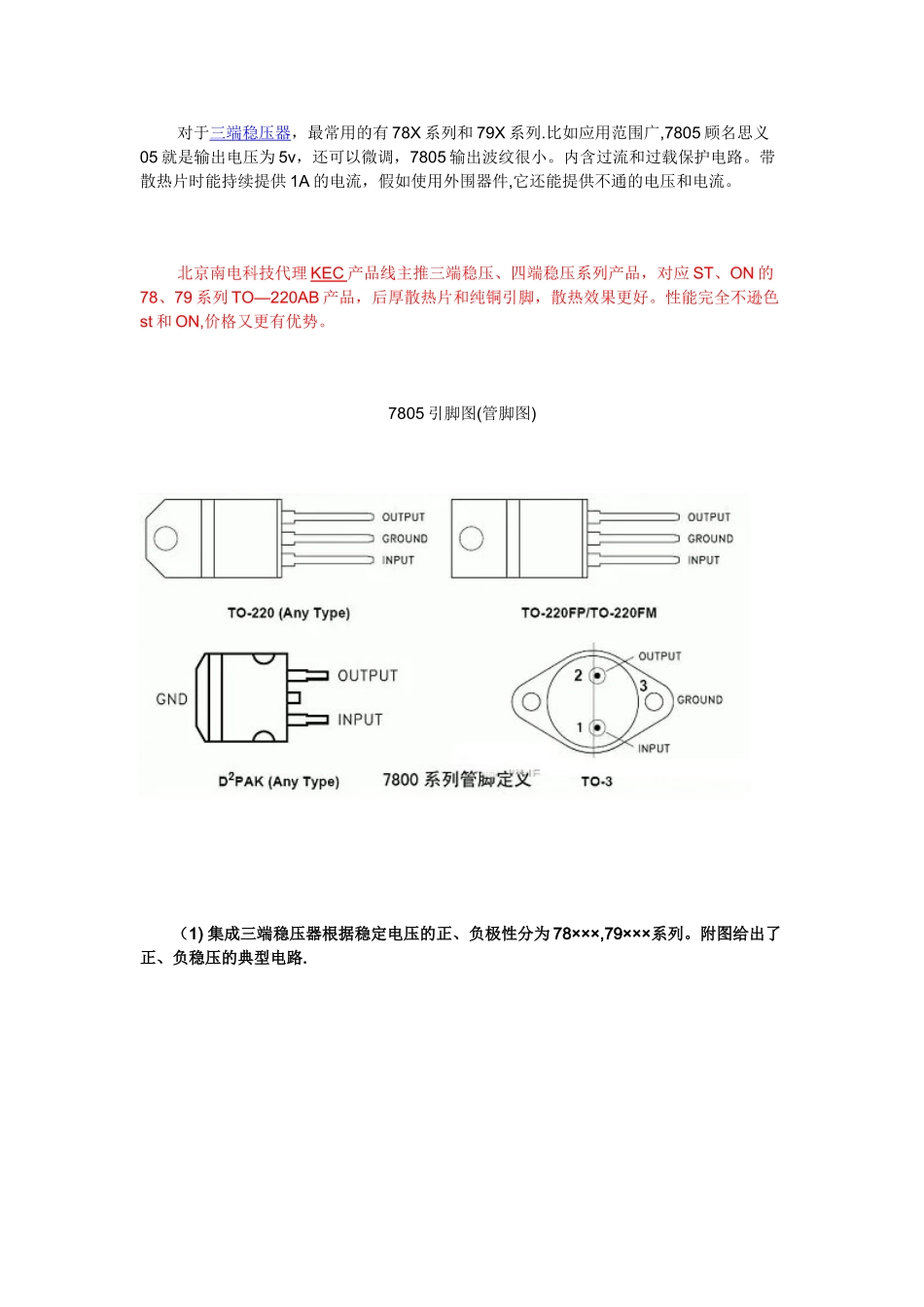

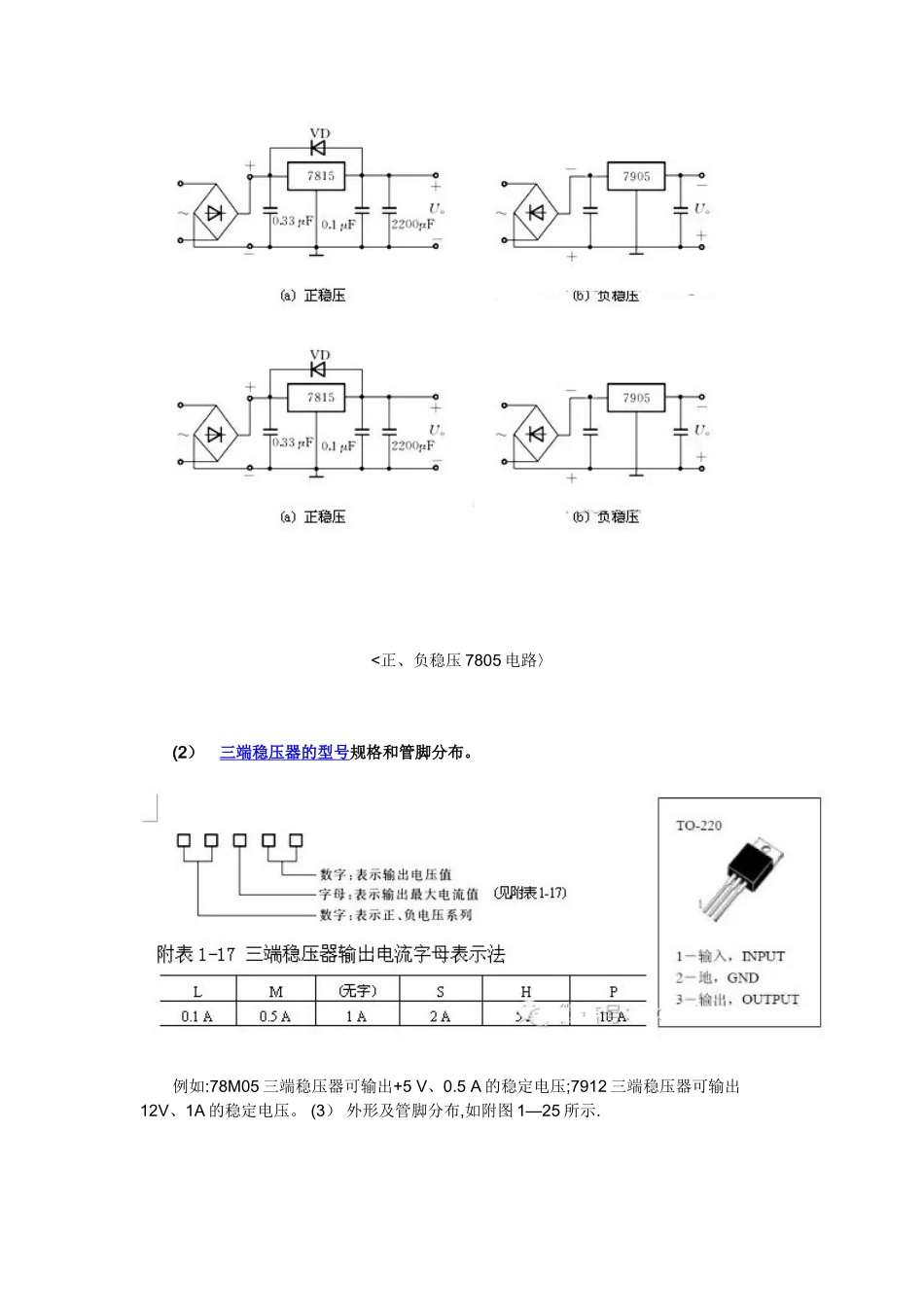

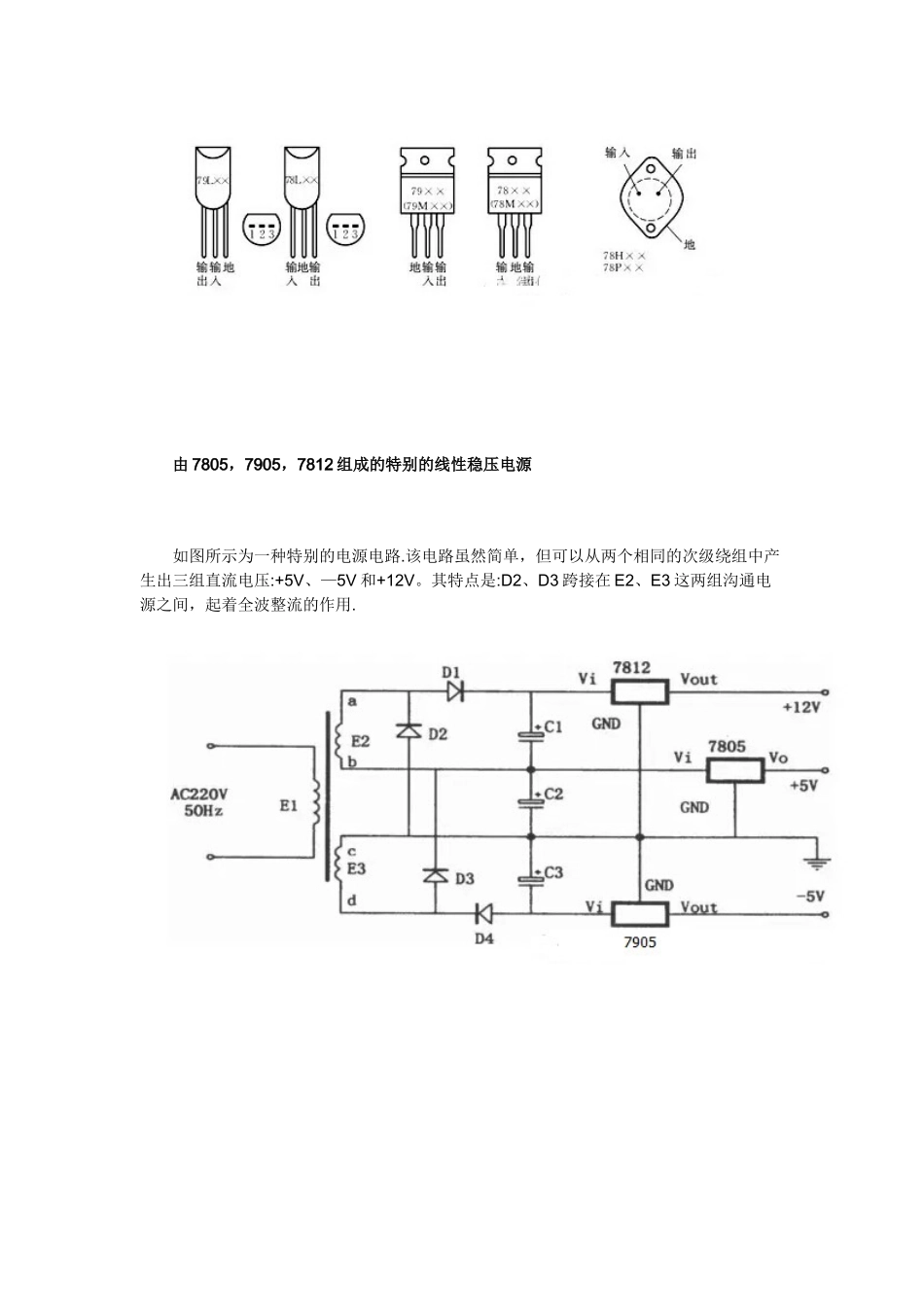

对于三端稳压器，最常用的有 78X 系列和 79X 系列.比如应用范围广,7805 顾名思义05 就是输出电压为 5v，还可以微调，7805 输出波纹很小。内含过流和过载保护电路。带散热片时能持续提供 1A 的电流，假如使用外围器件,它还能提供不通的电压和电流。 北京南电科技代理 KEC 产品线主推三端稳压、四端稳压系列产品，对应 ST、ON 的78、79 系列 TO—220AB 产品，后厚散热片和纯铜引脚，散热效果更好。性能完全不逊色st 和 ON,价格又更有优势。 7805 引脚图(管脚图) （1) 集成三端稳压器根据稳定电压的正、负极性分为 78×××,79×××系列。附图给出了正、负稳压的典型电路. <正、负稳压 7805 电路〉 (2） 三端稳压器的型号规格和管脚分布。 例如:78M05 三端稳压器可输出+5 V、0.5 A 的稳定电压;7912 三端稳压器可输出 12V、1A 的稳定电压。 (3） 外形及管脚分布,如附图 1—25 所示. 由 7805，7905，7812 组成的特别的线性稳压电源 如图所示为一种特别的电源电路.该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压:+5V、—5V 和+12V。其特点是:D2、D3 跨接在 E2、E3 这两组沟通电源之间，起着全波整流的作用.
