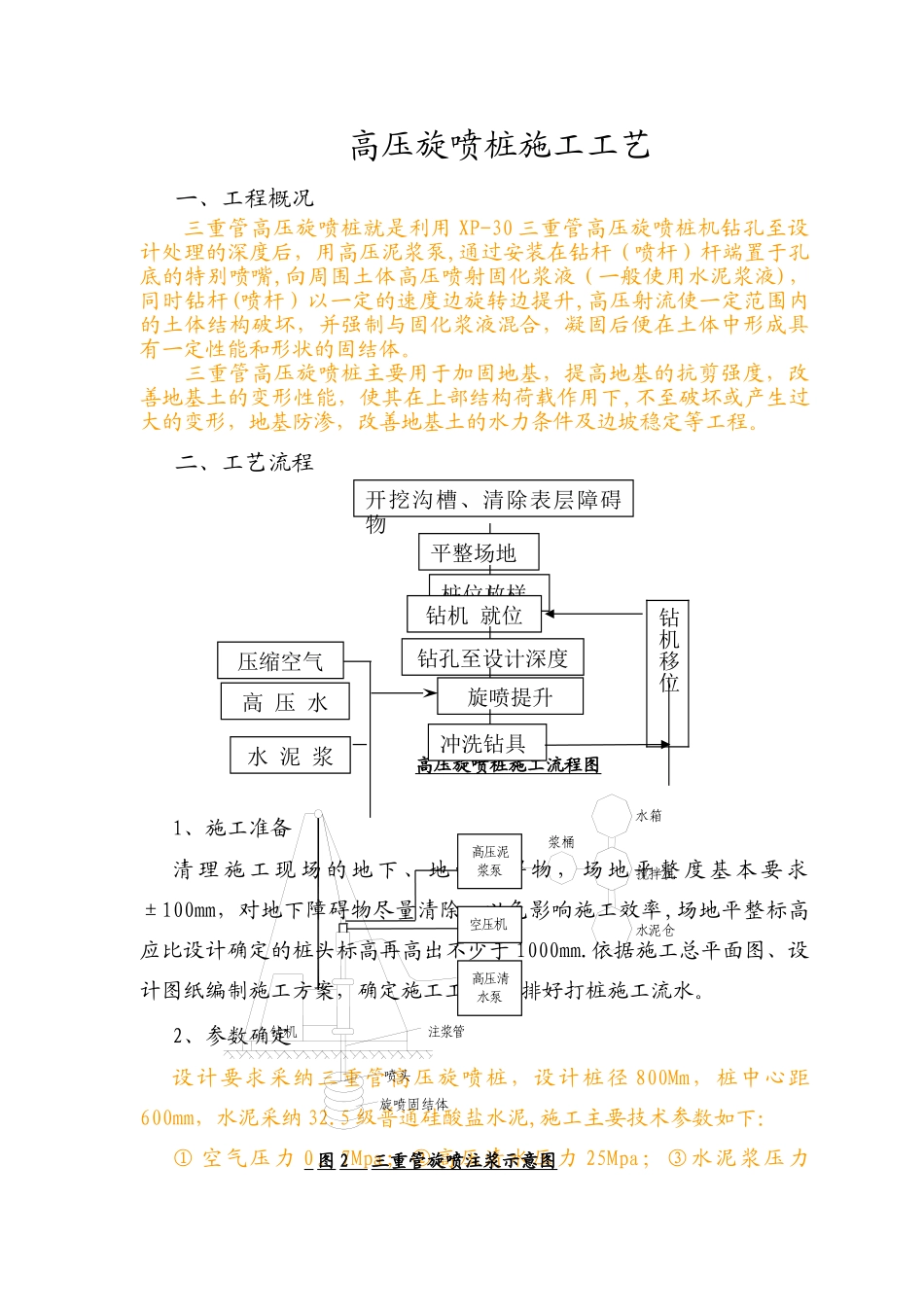

开挖沟槽、清除表层障碍物高压旋喷桩施工工艺一、工程概况三重管高压旋喷桩就是利用 XP-30 三重管高压旋喷桩机钻孔至设计处理的深度后，用高压泥浆泵,通过安装在钻杆（喷杆）杆端置于孔底的特别喷嘴,向周围土体高压喷射固化浆液（一般使用水泥浆液)，同时钻杆(喷杆）以一定的速度边旋转边提升,高压射流使一定范围内的土体结构破坏，并强制与固化浆液混合，凝固后便在土体中形成具有一定性能和形状的固结体。 三重管高压旋喷桩主要用于加固地基，提高地基的抗剪强度，改善地基土的变形性能，使其在上部结构荷载作用下,不至破坏或产生过大的变形，地基防渗，改善地基土的水力条件及边坡稳定等工程。二、工艺流程高压旋喷桩施工流程图1、施工准备清 理 施 工 现 场 的 地 下 、 地 面 障 碍 物 ， 场 地 平 整 度 基 本 要 求±100mm，对地下障碍物尽量清除，以免影响施工效率,场地平整标高应比设计确定的桩头标高再高出不少于 1000mm.依据施工总平面图、设计图纸编制施工方案，确定施工工艺,安排好打桩施工流水。2、参数确定设计要求采纳三重管高压旋喷桩，设计桩径 800Mm，桩中心距600mm，水泥采纳 32.5 级普通硅酸盐水泥,施工主要技术参数如下：① 空气压力 0。7Mpa；②高压清水压力 25Mpa；③水泥浆压力平整场地桩位放样钻机 就位钻孔至设计深度旋喷提升冲洗钻具高 压 水压缩空气钻机移位水 泥 浆浆桶水箱搅拌机水泥仓旋喷固结体注浆管钻机喷头 图 2 三重管旋喷注浆示意图空压机高压泥浆泵高压清水泵3.0Mpa;④ 水灰比 0。8；⑤提升速度 10cm/min. 施工时根据设计要求，结合地层情况,会同设计、监理一起根据试桩情况选择合适的施工参数，确保成桩质量达到设计要求。3、操作要点（1）测量定位由公司专业测量员承担测量定位工作,使用全站仪和水准仪,钢卷尺定位，桩位用钢筋标出,施工定位时要重新复测桩位，保证桩位误差不大于 50mm。（2）钻机就位钻机就位机座应平整、稳固，立轴与孔位对正,确保成孔质量、成孔深度。(3）施工前准备：检查高压设备和管路系统，其压力和流量必须满足设计要求,注浆管及喷嘴内不得有任何杂物，注浆接头密封完好。（4）高压旋喷：① 旋喷注浆时要注意设备启动顺序，应先空载启动空压机,待运转正常后再空载启动高压泵，同时向孔内送风和水，使风量和泵压逐渐升高至规定值，风、水畅通后，才开动注浆泵，待泵量泵压正常后开始注浆，待水泥浆流出喷头后，提升注浆管，自下...
