三重管高压旋喷桩施工方案123

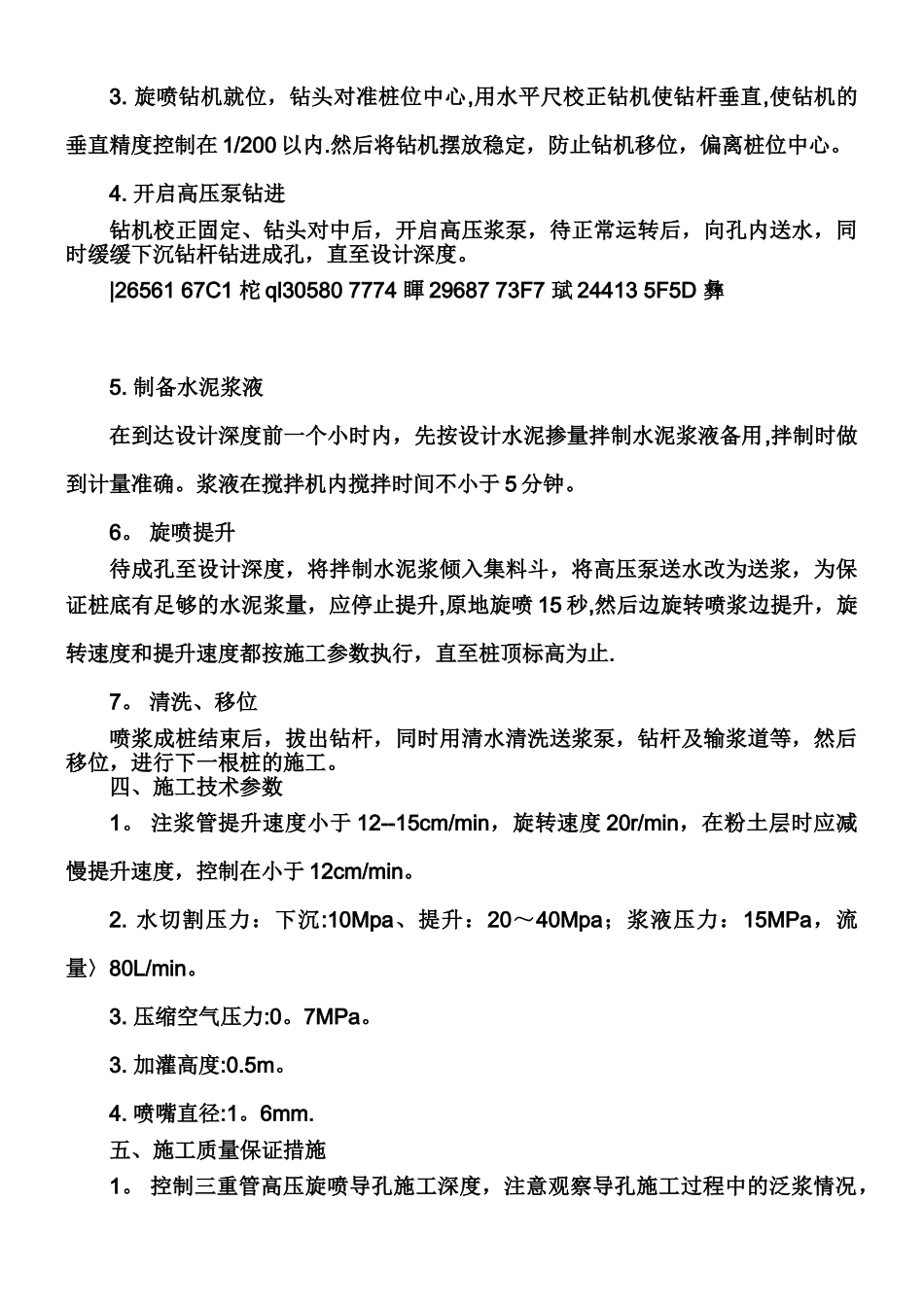

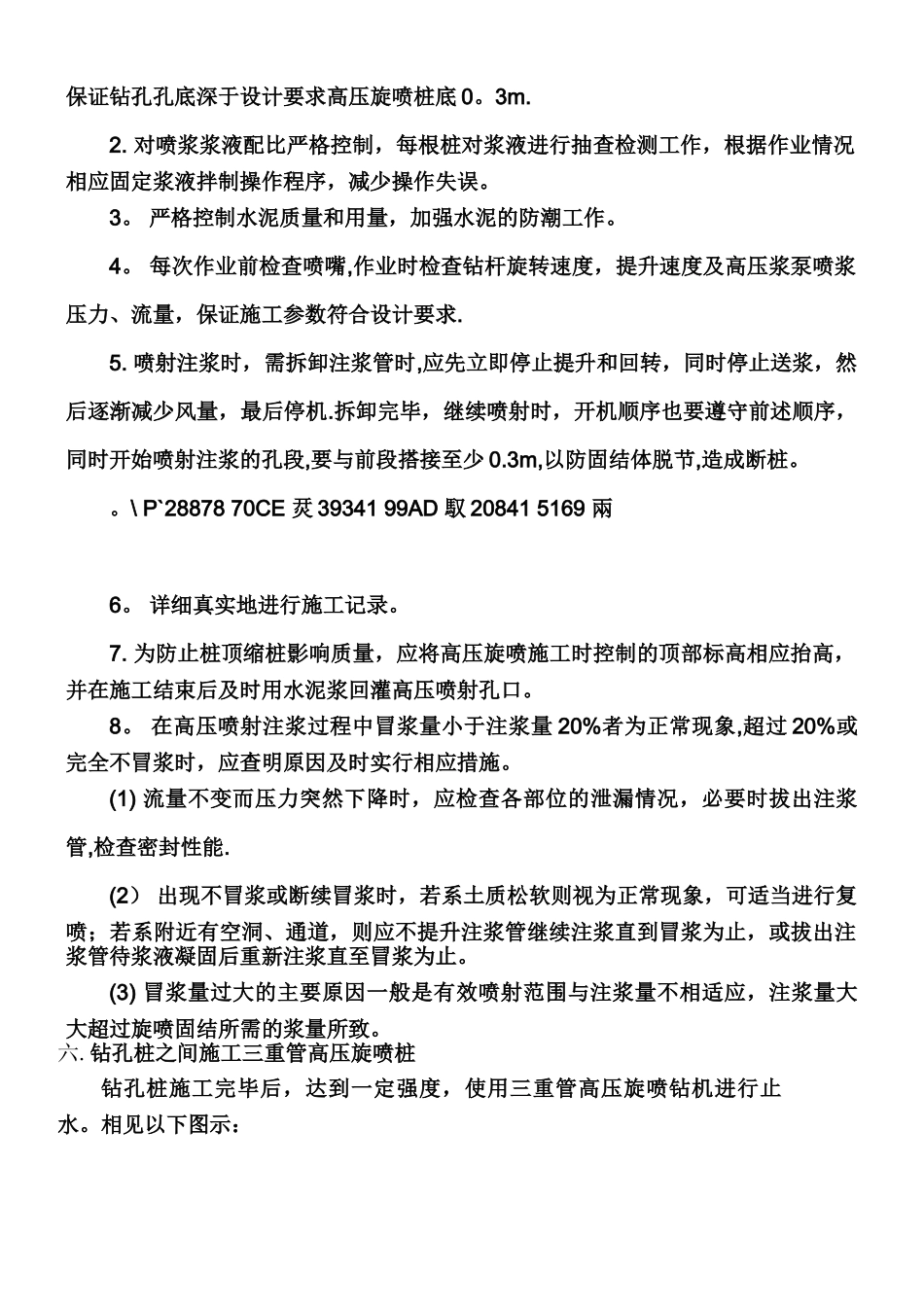

商旅新悦城项目桩基及基坑围护工程三重管高压旋喷桩施工方案南京东地建设基础工程有限公司2025 年 4 月 18 日新悦城疏散通道电梯支护原设计采纳钻孔灌注桩双重管止水，因围墙距旋喷桩较近，而且双重管旋喷施工最大的问题就是抬土较大。由于抬土原因也迫使摇摇欲坠的围墙会倾斜，甚至倒塌。因此我公司建议采纳三重管旋喷桩施工.根据我公司多年的施工经验，三重管旋喷在施工过程中对挤土、抬土的影响很小，很适合新悦城项目支护止水工程。施工期间首先确保围墙的安全,进行围墙多点测量、观察,若有变化，采纳减压施工。其次在围墙边施工时采纳分段施工,这样可以减小局部的影响，其次施工期间在围墙边时尽量加快施工期间,以免后患。详见三重管施工方案一、工程概况钻孔桩桩间距为 150mm，桩间距外侧设置三重管高压旋喷桩，桩径 800mm，桩间距 550mm.高压旋喷桩采纳 P.042。5 普通硅酸盐水泥,水泥掺量为 40%，水灰比 1。0。设置三重管高压旋喷桩的目的是防止钻孔桩之间缺口，保证整个基坑止水帷幕的密封性,防止开挖期间漏水.施工范围为：A 轴～T'轴，其中双重管施工 20 根。地连墙接缝处止水加固范围：A 轴～H 轴。二、高压旋喷桩施工工艺流程如下:清理施工场地-—〉测量放样—-〉挖排浆沟——〉钻机就位钻孔——〉 浆液制备-—〉孔内插入旋喷钻杆——>开启高压泵和气——〉提升钻杆-—〉旋转喷射至高于设计桩顶——〉停止喷射、移机三、施工方法1. 作业面平整,保证作业面的宽度不小于 2～3m。2. 按设计要求放样确定孔位,布置排浆沟。3. 旋喷钻机就位，钻头对准桩位中心,用水平尺校正钻机使钻杆垂直,使钻机的垂直精度控制在 1/200 以内.然后将钻机摆放稳定，防止钻机移位，偏离桩位中心。4. 开启高压泵钻进钻机校正固定、钻头对中后，开启高压浆泵，待正常运转后，向孔内送水，同时缓缓下沉钻杆钻进成孔，直至设计深度。|26561 67C1 柁 ql30580 7774 睴 29687 73F7 珷 24413 5F5D 彝5. 制备水泥浆液在到达设计深度前一个小时内，先按设计水泥掺量拌制水泥浆液备用,拌制时做到计量准确。浆液在搅拌机内搅拌时间不小于 5 分钟。6。 旋喷提升待成孔至设计深度，将拌制水泥浆倾入集料斗，将高压泵送水改为送浆，为保证桩底有足够的水泥浆量，应停止提升,原地旋喷 15 秒,然后边旋转喷浆边提升，旋转速度和提升速度都按施工参数执行，直至桩顶标高为止.7。 清洗、移位喷浆成桩结束后，拔出钻杆，同时用清水清洗送...
