上承式拱桥施工组织设计

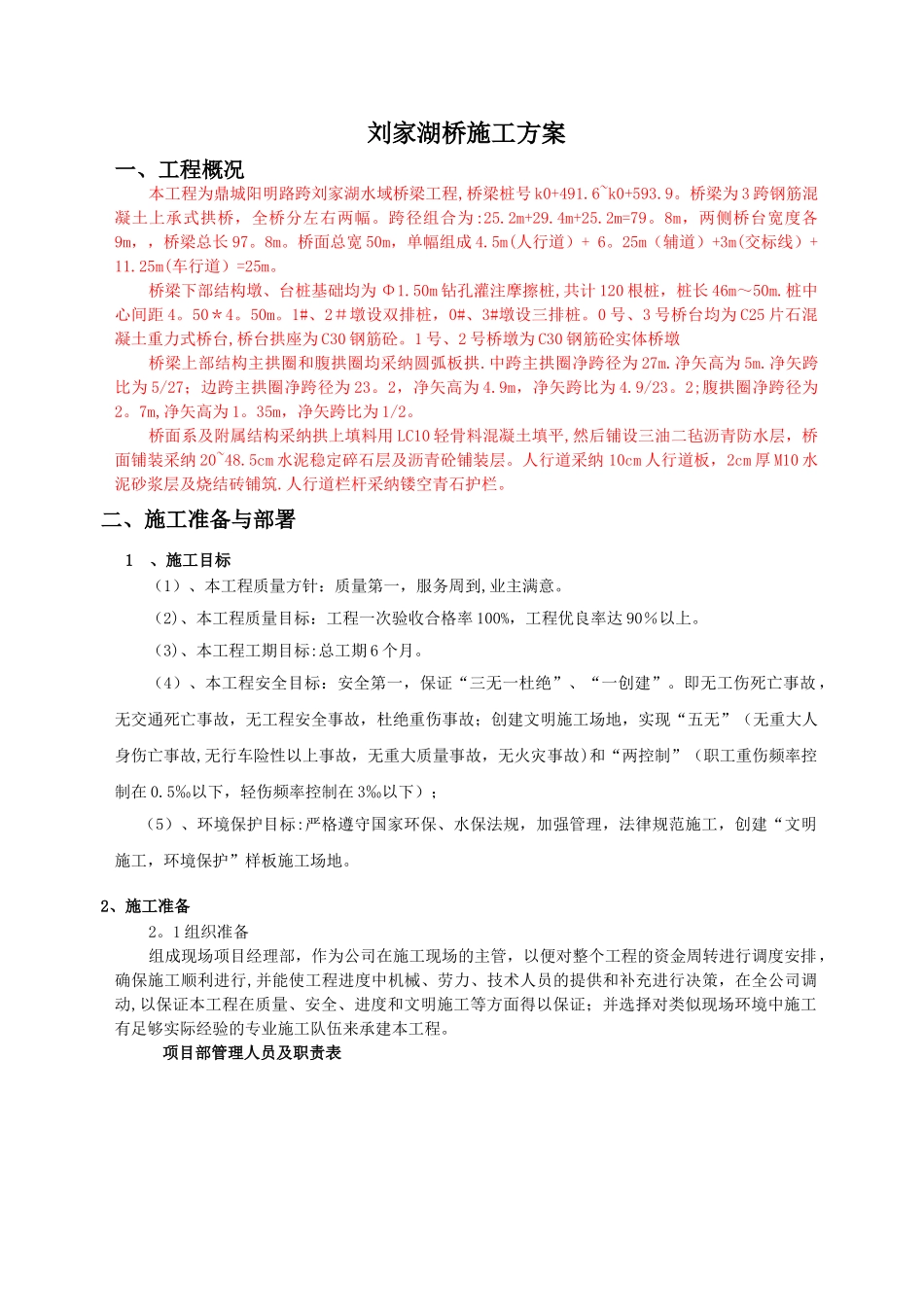

刘家湖桥施工方案一、工程概况本工程为鼎城阳明路跨刘家湖水域桥梁工程,桥梁桩号 k0+491.6~k0+593.9。桥梁为 3 跨钢筋混凝土上承式拱桥，全桥分左右两幅。跨径组合为:25.2m+29.4m+25.2m=79。8m，两侧桥台宽度各9m，，桥梁总长 97。8m。桥面总宽 50m，单幅组成 4.5m(人行道）+ 6。25m（辅道）+3m(交标线）+ 11.25m(车行道）=25m。桥梁下部结构墩、台桩基础均为 Φ1.50m 钻孔灌注摩擦桩,共计 120 根桩，桩长 46m～50m.桩中心间距 4。50＊4。50m。1#、2＃墩设双排桩，0#、3#墩设三排桩。0 号、3 号桥台均为 C25 片石混凝土重力式桥台,桥台拱座为 C30 钢筋砼。1 号、2 号桥墩为 C30 钢筋砼实体桥墩桥梁上部结构主拱圈和腹拱圈均采纳圆弧板拱.中跨主拱圈净跨径为 27m.净矢高为 5m.净矢跨比为 5/27；边跨主拱圈净跨径为 23。2，净矢高为 4.9m，净矢跨比为 4.9/23。2;腹拱圈净跨径为2。7m,净矢高为 1。35m，净矢跨比为 1/2。桥面系及附属结构采纳拱上填料用 LC10 轻骨料混凝土填平,然后铺设三油二毡沥青防水层，桥面铺装采纳 20~48.5cm 水泥稳定碎石层及沥青砼铺装层。人行道采纳 10cm 人行道板，2cm 厚 M10 水泥砂浆层及烧结砖铺筑.人行道栏杆采纳镂空青石护栏。二、施工准备与部署 1 、施工目标（1）、本工程质量方针：质量第一，服务周到,业主满意。（2)、本工程质量目标：工程一次验收合格率 100%，工程优良率达 90％以上。（3)、本工程工期目标:总工期 6 个月。（4）、本工程安全目标：安全第一，保证“三无一杜绝”、“一创建”。即无工伤死亡事故 ，无交通死亡事故，无工程安全事故，杜绝重伤事故；创建文明施工场地，实现“五无”（无重大人身伤亡事故,无行车险性以上事故，无重大质量事故，无火灾事故)和“两控制”（职工重伤频率控制在 0.5‰以下，轻伤频率控制在 3‰以下）；（5）、环境保护目标:严格遵守国家环保、水保法规，加强管理，法律规范施工，创建“文明施工，环境保护”样板施工场地。2、施工准备2。1 组织准备组成现场项目经理部，作为公司在施工现场的主管，以便对整个工程的资金周转进行调度安排，确保施工顺利进行,并能使工程进度中机械、劳力、技术人员的提供和补充进行决策，在全公司调动,以保证本工程在质量、安全、进度和文明施工等方面得以保证；并选择对类似现场环境中施工有足够实际经验的专业施工队伍来承建本工程。项目部管理人员及职责表施工班组人员安排:钢筋班:...
