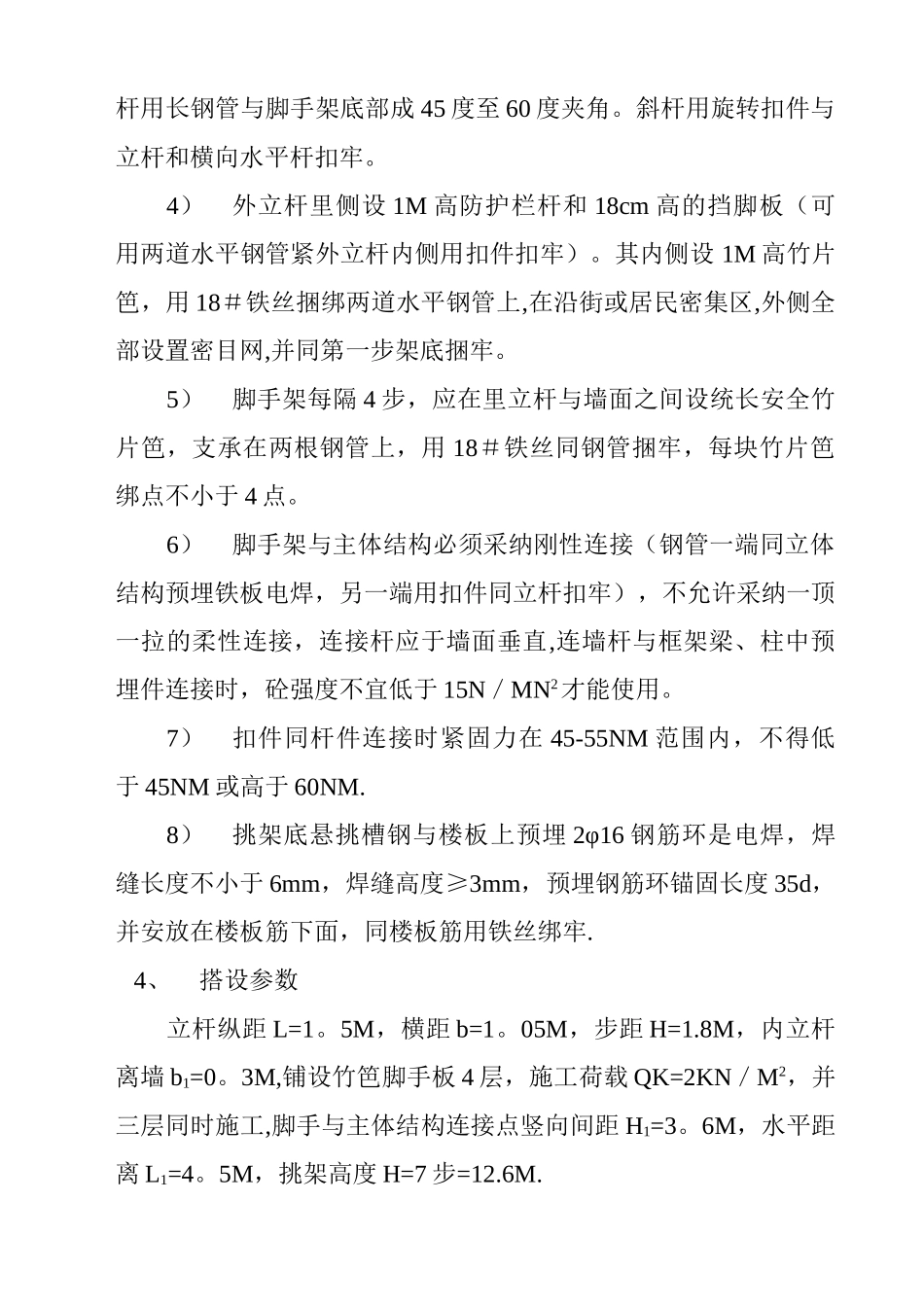

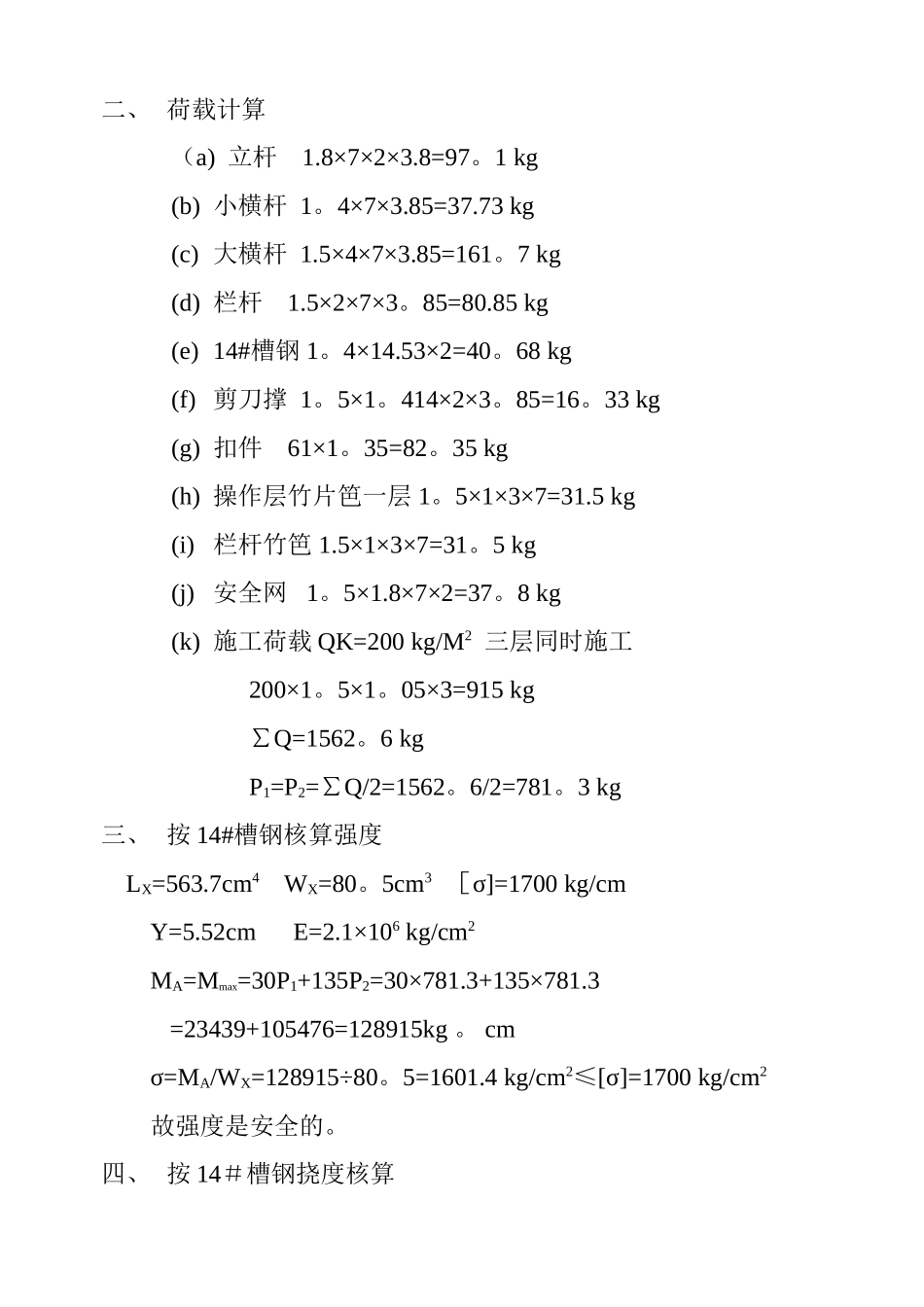

下 撑 式 槽 钢 悬 挑 式外脚手架（七步高）设计一、 脚手架的构造与搭设要求:1、基本要求：用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载。因此脚手架必须有足够的载能力、刚度和稳定性.在施工过程中，在各种荷载作用下不发生失稳、倒塌.并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。2、受荷情况采纳 φ48×3。5 钢管和扣件槽钢等构成的挑脚手架，悬挑梁、斜杆、立杆、大横杆和小横杆是主要受力杆件。剪刀撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力.其中连墙杆还承受风荷载。扣件是脚手架组成整体的连接件和传力件.3、脚手架的构造与搭设要求1）脚手架立杆采纳对接扣件连接，相邻两立杆接头应错开不小于 50cm，且不在同一步距内。纵向水平杆接长用对接扣件连接。上下相邻两根纵向水平杆接头错开不小于 50cm.同一步内外两根纵向水平杆接头也应错开,并不在同一跨内。2）小横杆伸出外立杆连接点外 15-20cm，离外墙面 10cm.3）脚手架纵向两端和转角处起，在脚手架外侧每隔 9M（水平距离）左右用斜杆搭成剪力撑，自下而上循序连续设置。斜杆用长钢管与脚手架底部成 45 度至 60 度夹角。斜杆用旋转扣件与立杆和横向水平杆扣牢。4）外立杆里侧设 1M 高防护栏杆和 18cm 高的挡脚板（可用两道水平钢管紧外立杆内侧用扣件扣牢）。其内侧设 1M 高竹片笆，用 18＃铁丝捆绑两道水平钢管上,在沿街或居民密集区,外侧全部设置密目网,并同第一步架底捆牢。5）脚手架每隔 4 步，应在里立杆与墙面之间设统长安全竹片笆，支承在两根钢管上，用 18＃铁丝同钢管捆牢，每块竹片笆绑点不小于 4 点。6）脚手架与主体结构必须采纳刚性连接（钢管一端同立体结构预埋铁板电焊，另一端用扣件同立杆扣牢），不允许采纳一顶一拉的柔性连接，连接杆应于墙面垂直,连墙杆与框架梁、柱中预埋件连接时，砼强度不宜低于 15N／MN2才能使用。7）扣件同杆件连接时紧固力在 45-55NM 范围内，不得低于 45NM 或高于 60NM.8）挑架底悬挑槽钢与楼板上预埋 2φ16 钢筋环是电焊，焊缝长度不小于 6mm，焊缝高度≥3mm，预埋钢筋环锚固长度 35d，并安放在楼板筋下面，同楼板筋用铁丝绑牢.4、搭设参数立杆纵距 L=1。5M，横距 b=1。05M，步距 H=1.8M，内立杆离墙 b1=0。3M,铺设竹笆脚手板 4 层，施工荷载 QK=2KN／M2，并三层同时施工,脚手与...
