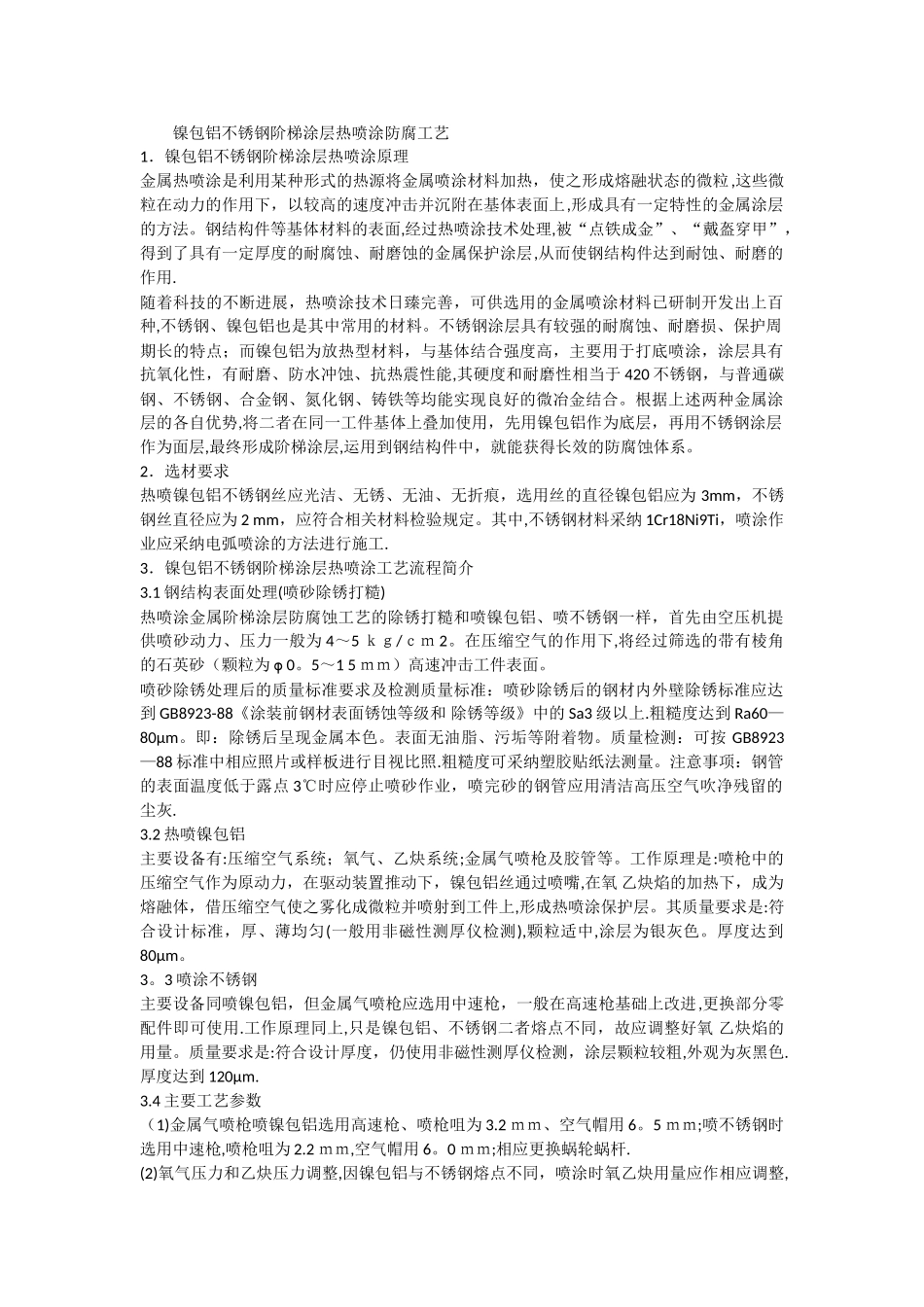

镍包铝不锈钢阶梯涂层热喷涂防腐工艺1．镍包铝不锈钢阶梯涂层热喷涂原理金属热喷涂是利用某种形式的热源将金属喷涂材料加热，使之形成熔融状态的微粒,这些微粒在动力的作用下，以较高的速度冲击并沉附在基体表面上,形成具有一定特性的金属涂层的方法。钢结构件等基体材料的表面,经过热喷涂技术处理,被“点铁成金”、“戴盔穿甲”，得到了具有一定厚度的耐腐蚀、耐磨蚀的金属保护涂层,从而使钢结构件达到耐蚀、耐磨的作用.随着科技的不断进展，热喷涂技术日臻完善，可供选用的金属喷涂材料已研制开发出上百种,不锈钢、镍包铝也是其中常用的材料。不锈钢涂层具有较强的耐腐蚀、耐磨损、保护周期长的特点；而镍包铝为放热型材料，与基体结合强度高，主要用于打底喷涂，涂层具有抗氧化性，有耐磨、防水冲蚀、抗热震性能,其硬度和耐磨性相当于 420 不锈钢，与普通碳钢、不锈钢、合金钢、氮化钢、铸铁等均能实现良好的微冶金结合。根据上述两种金属涂层的各自优势,将二者在同一工件基体上叠加使用，先用镍包铝作为底层，再用不锈钢涂层作为面层,最终形成阶梯涂层,运用到钢结构件中，就能获得长效的防腐蚀体系。2．选材要求热喷镍包铝不锈钢丝应光洁、无锈、无油、无折痕，选用丝的直径镍包铝应为 3mm，不锈钢丝直径应为 2 mm，应符合相关材料检验规定。其中,不锈钢材料采纳 1Cr18Ni9Ti，喷涂作业应采纳电弧喷涂的方法进行施工.3．镍包铝不锈钢阶梯涂层热喷涂工艺流程简介3.1 钢结构表面处理(喷砂除锈打糙)热喷涂金属阶梯涂层防腐蚀工艺的除锈打糙和喷镍包铝、喷不锈钢一样，首先由空压机提供喷砂动力、压力一般为 4～5 ｋｇ/ｃｍ 2。在压缩空气的作用下,将经过筛选的带有棱角的石英砂（颗粒为0。5～1 5 ｍｍ）高速冲击工件表面。喷砂除锈处理后的质量标准要求及检测质量标准：喷砂除锈后的钢材内外壁除锈标准应达到 GB8923-88《涂装前钢材表面锈蚀等级和 除锈等级》中的 Sa3 级以上.粗糙度达到 Ra60—80μm。即：除锈后呈现金属本色。表面无油脂、污垢等附着物。质量检测：可按 GB8923—88 标准中相应照片或样板进行目视比照.粗糙度可采纳塑胶贴纸法测量。注意事项：钢管的表面温度低于露点 3℃时应停止喷砂作业，喷完砂的钢管应用清洁高压空气吹净残留的尘灰.3.2 热喷镍包铝主要设备有:压缩空气系统；氧气、乙炔系统;金属气喷枪及胶管等。工作原理是:喷枪中的压缩空气作为原动力，在驱动装置推动下，镍包铝丝通过喷嘴,在氧 乙炔...
