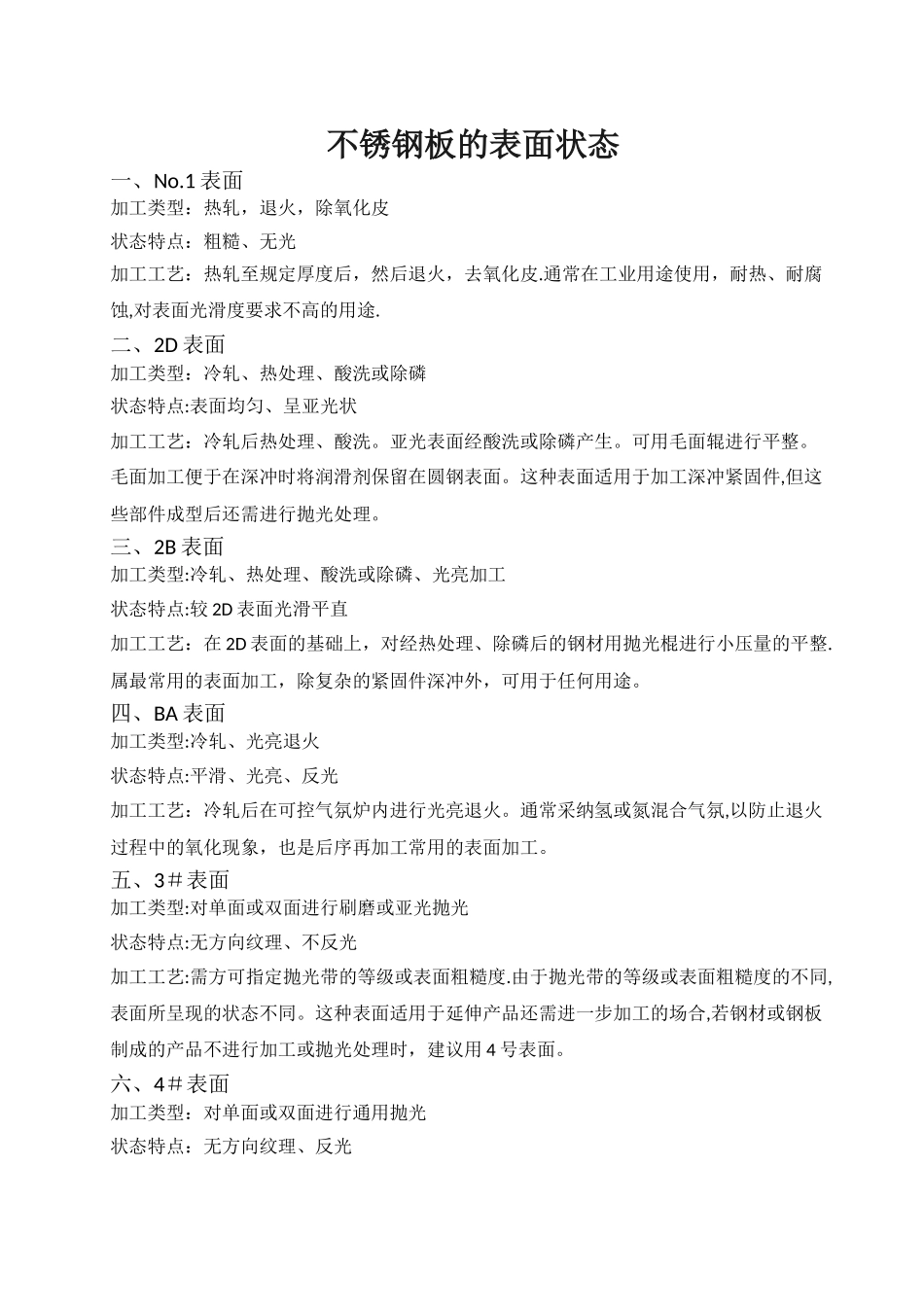

不锈钢板的表面状态一、No
1 表面加工类型：热轧，退火，除氧化皮状态特点：粗糙、无光加工工艺：热轧至规定厚度后，然后退火，去氧化皮
通常在工业用途使用，耐热、耐腐蚀,对表面光滑度要求不高的用途
二、2D 表面加工类型：冷轧、热处理、酸洗或除磷状态特点:表面均匀、呈亚光状加工工艺：冷轧后热处理、酸洗
亚光表面经酸洗或除磷产生
可用毛面辊进行平整
毛面加工便于在深冲时将润滑剂保留在圆钢表面
这种表面适用于加工深冲紧固件,但这些部件成型后还需进行抛光处理
三、2B 表面加工类型:冷轧、热处理、酸洗或除磷、光亮加工状态特点:较 2D 表面光滑平直加工工艺：在 2D 表面的基础上，对经热处理、除磷后的钢材用抛光棍进行小压量的平整
属最常用的表面加工，除复杂的紧固件深冲外，可用于任何用途
四、BA 表面加工类型:冷轧、光亮退火状态特点:平滑、光亮、反光加工工艺：冷轧后在可控气氛炉内进行光亮退火
通常采纳氢或氮混合气氛,以防止退火过程中的氧化现象，也是后序再加工常用的表面加工
五、3＃表面加工类型:对单面或双面进行刷磨或亚光抛光状态特点:无方向纹理、不反光加工工艺:需方可指定抛光带的等级或表面粗糙度
由于抛光带的等级或表面粗糙度的不同,表面所呈现的状态不同
这种表面适用于延伸产品还需进一步加工的场合,若钢材或钢板制成的产品不进行加工或抛光处理时，建议用 4 号表面

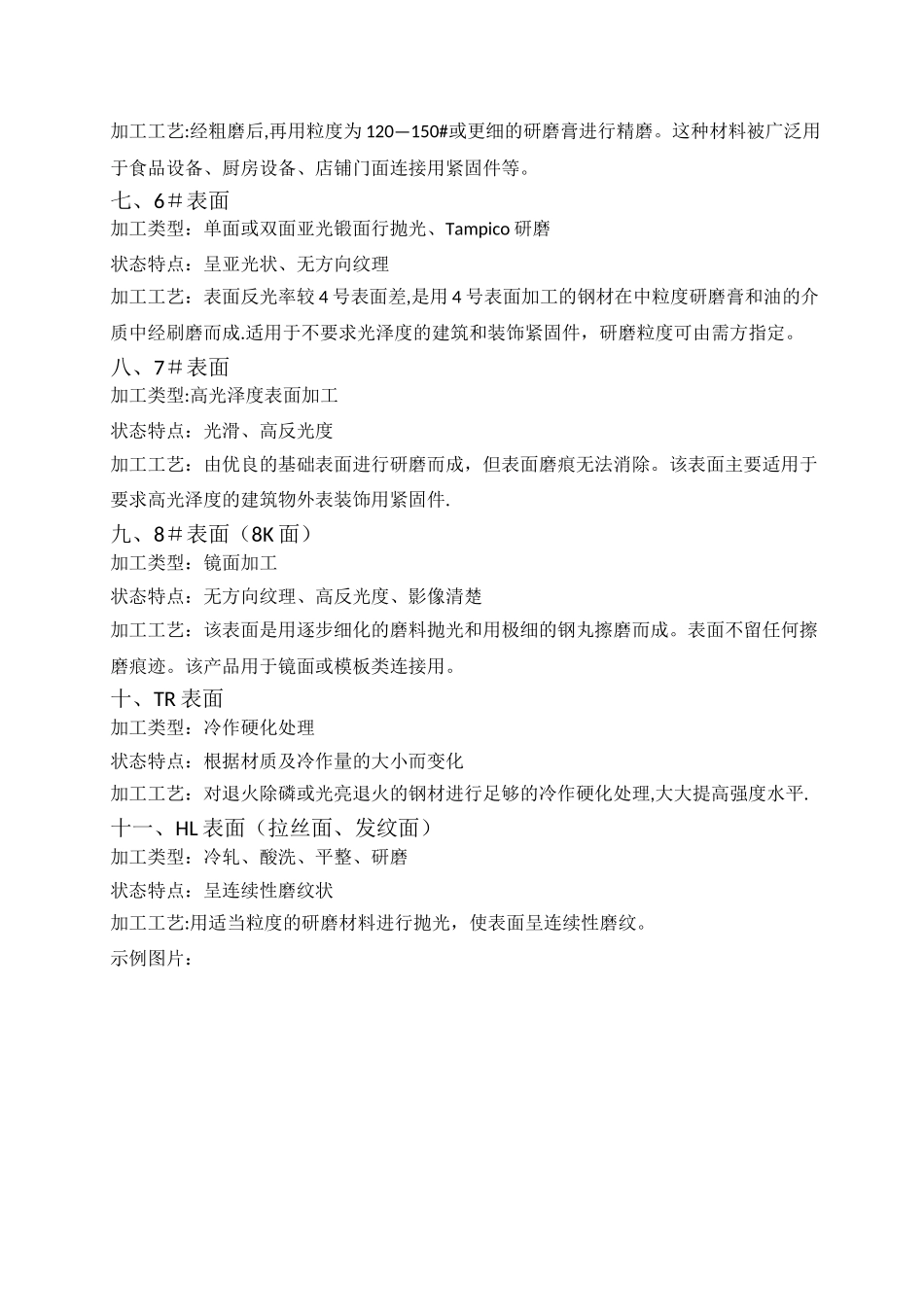

六、4＃表面加工类型：对单面或双面进行通用抛光状态特点：无方向纹理、反光加工工艺:经粗磨后,再用粒度为 120—150#或更细的研磨膏进行精磨
这种材料被广泛用于食品设备、厨房设备、店铺门面连接用紧固件等
七、6＃表面加工类型：单面或双面亚光锻面行抛光、Tampico 研磨状态特点：呈亚光状、无方向纹理加工工艺：表面反光率较 4 号表面差,是用 4 号表面加工的钢材在中粒度研磨膏和油的介质中经刷磨而成
适用于不要求光泽度的建
