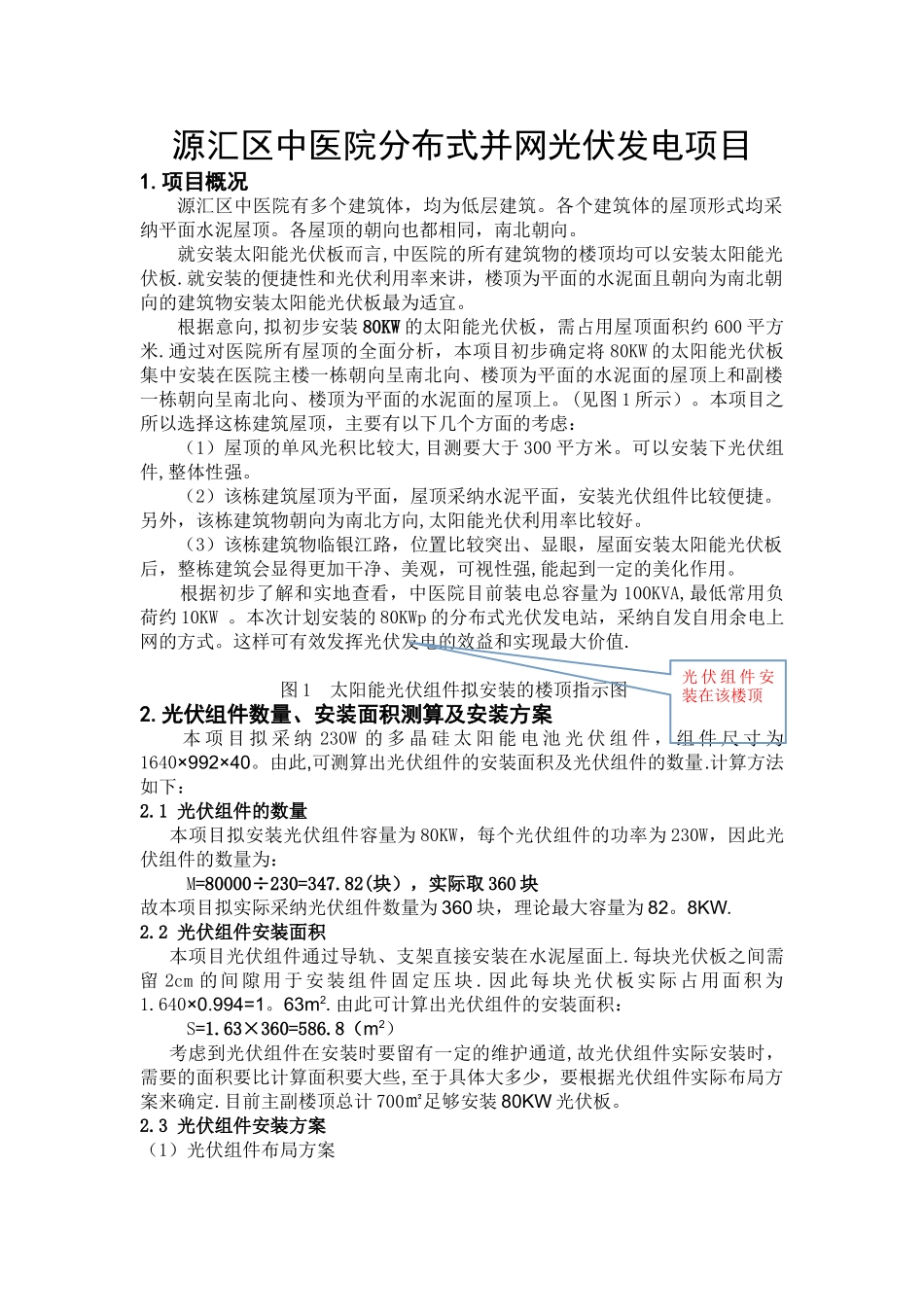

源汇区中医院分布式并网光伏发电项目1.项目概况源汇区中医院有多个建筑体，均为低层建筑。各个建筑体的屋顶形式均采纳平面水泥屋顶。各屋顶的朝向也都相同，南北朝向。就安装太阳能光伏板而言,中医院的所有建筑物的楼顶均可以安装太阳能光伏板.就安装的便捷性和光伏利用率来讲，楼顶为平面的水泥面且朝向为南北朝向的建筑物安装太阳能光伏板最为适宜。根据意向,拟初步安装 80KW 的太阳能光伏板，需占用屋顶面积约 600 平方米.通过对医院所有屋顶的全面分析，本项目初步确定将 80KW 的太阳能光伏板集中安装在医院主楼一栋朝向呈南北向、楼顶为平面的水泥面的屋顶上和副楼一栋朝向呈南北向、楼顶为平面的水泥面的屋顶上。(见图 1 所示）。本项目之所以选择这栋建筑屋顶，主要有以下几个方面的考虑：（1）屋顶的单风光积比较大,目测要大于 300 平方米。可以安装下光伏组件,整体性强。（2）该栋建筑屋顶为平面，屋顶采纳水泥平面，安装光伏组件比较便捷。另外，该栋建筑物朝向为南北方向,太阳能光伏利用率比较好。（3）该栋建筑物临银江路，位置比较突出、显眼，屋面安装太阳能光伏板后，整栋建筑会显得更加干净、美观，可视性强,能起到一定的美化作用。 根据初步了解和实地查看，中医院目前装电总容量为 100KVA,最低常用负荷约 10KW 。本次计划安装的 80KWp 的分布式光伏发电站，采纳自发自用余电上网的方式。这样可有效发挥光伏发电的效益和实现最大价值. 图 1 太阳能光伏组件拟安装的楼顶指示图2.光伏组件数量、安装面积测算及安装方案 本 项 目 拟 采 纳 230W 的 多 晶 硅 太 阳 能 电 池 光 伏 组 件 ， 组 件 尺 寸 为1640×992×40。由此,可测算出光伏组件的安装面积及光伏组件的数量.计算方法如下：2.1 光伏组件的数量 本项目拟安装光伏组件容量为 80KW，每个光伏组件的功率为 230W，因此光伏组件的数量为： M=80000÷230=347.82(块），实际取 360 块故本项目拟实际采纳光伏组件数量为 360 块，理论最大容量为 82。8KW.2.2 光伏组件安装面积 本项目光伏组件通过导轨、支架直接安装在水泥屋面上.每块光伏板之间需留 2cm 的间隙用于安装组件固定压块 .因此每块光伏板实际占用面积为1.640×0.994=1。63m2.由此可计算出光伏组件的安装面积： S=1.63×360=586.8（m2） 考虑到光伏组件在安装时要留有一定的维护通道,故光伏组件实际安装时，需要的面积要比计算面积要大些,至于具体大多...
