中导洞施工技术交底

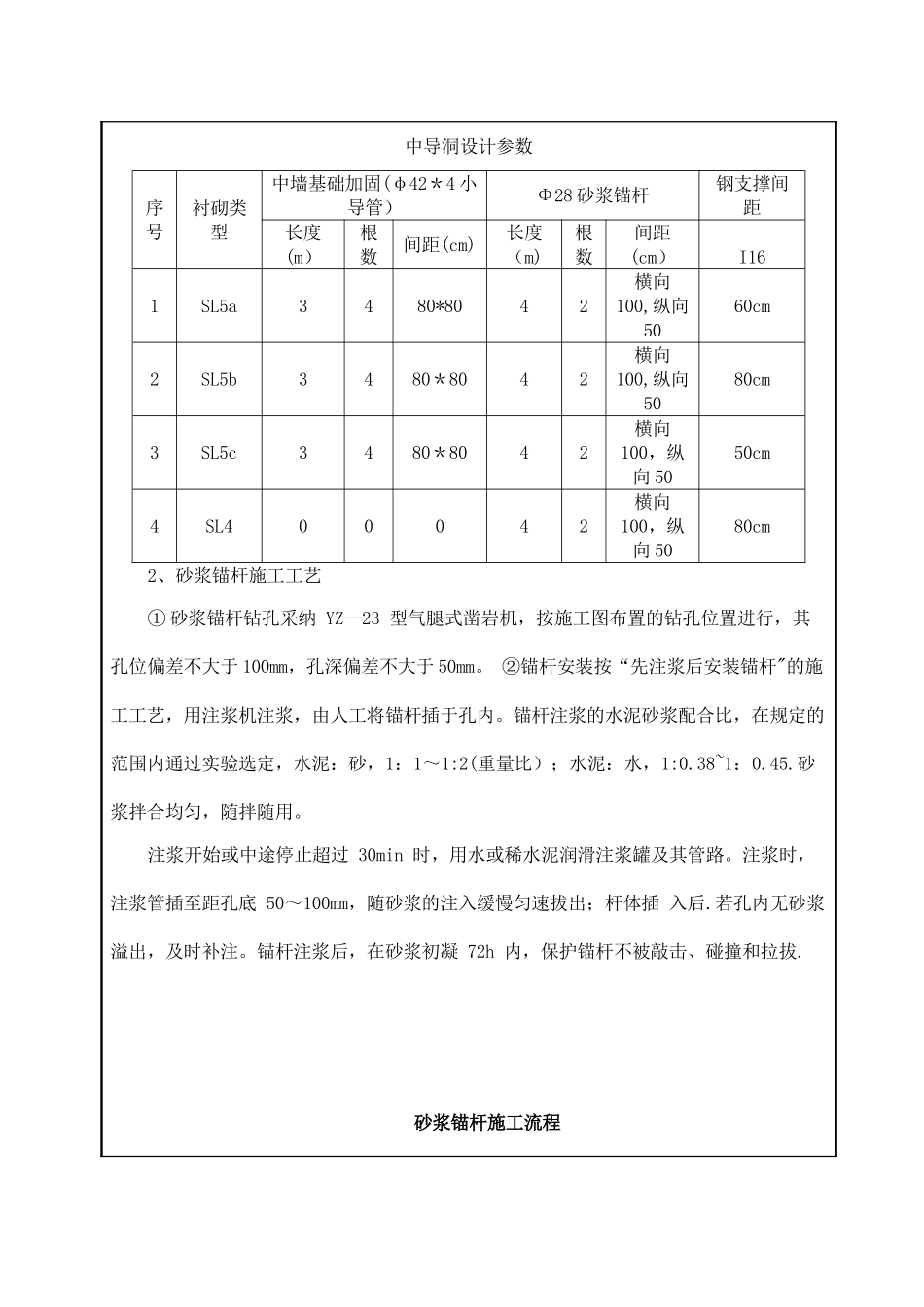

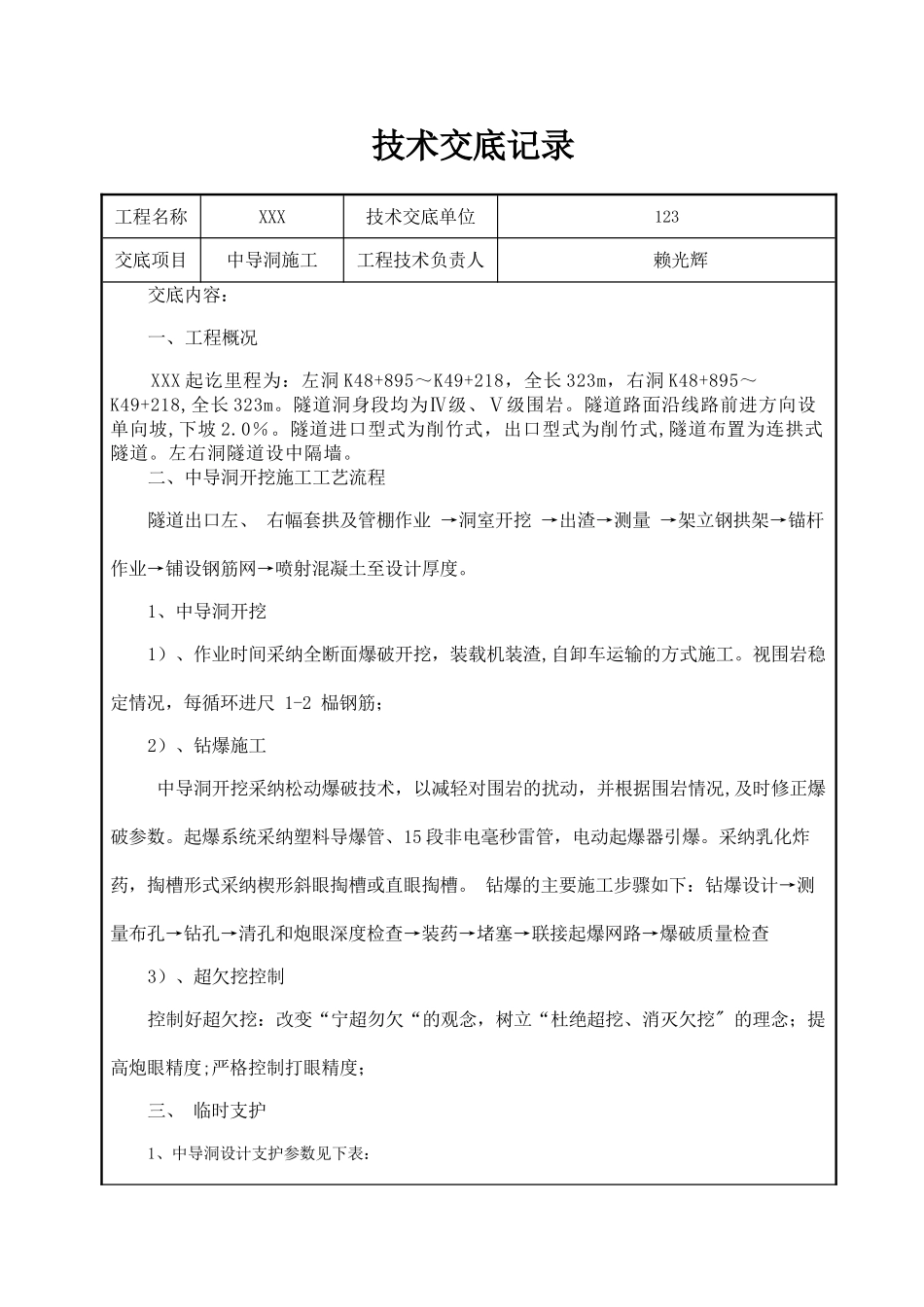

技术交底记录工程名称XXX技术交底单位123交底项目中导洞施工工程技术负责人 赖光辉交底内容：一、工程概况XXX 起讫里程为：左洞 K48+895～K49+218，全长 323m，右洞 K48+895～K49+218,全长 323m。隧道洞身段均为Ⅳ级、Ⅴ级围岩。隧道路面沿线路前进方向设单向坡,下坡 2.0％。隧道进口型式为削竹式，出口型式为削竹式,隧道布置为连拱式隧道。左右洞隧道设中隔墙。二、中导洞开挖施工工艺流程 隧道出口左、 右幅套拱及管棚作业 →洞室开挖 →出渣→测量 →架立钢拱架→锚杆作业→铺设钢筋网→喷射混凝土至设计厚度。1、中导洞开挖 1）、作业时间采纳全断面爆破开挖，装载机装渣,自卸车运输的方式施工。视围岩稳定情况，每循环进尺 1-2 榀钢筋； 2）、钻爆施工 中导洞开挖采纳松动爆破技术，以减轻对围岩的扰动，并根据围岩情况,及时修正爆破参数。起爆系统采纳塑料导爆管、15 段非电毫秒雷管，电动起爆器引爆。采纳乳化炸药，掏槽形式采纳楔形斜眼掏槽或直眼掏槽。 钻爆的主要施工步骤如下：钻爆设计→测量布孔→钻孔→清孔和炮眼深度检查→装药→堵塞→联接起爆网路→爆破质量检查 3）、超欠挖控制 控制好超欠挖：改变“宁超勿欠“的观念，树立“杜绝超挖、消灭欠挖" 的理念；提高炮眼精度;严格控制打眼精度；三、 临时支护 1、中导洞设计支护参数见下表：中导洞设计参数序号衬砌类型中墙基础加固(φ42＊4 小导管）Φ28 砂浆锚杆钢支撑间距长度(m）根数间距(cm)长度（m)根数间距(cm）I161SL5a3480*8042横向100,纵向5060cm2SL5b3480＊8042横向100,纵向5080cm3SL5c3480＊8042横向100，纵向 5050cm4SL400042横向100，纵向 5080cm2、砂浆锚杆施工工艺① 砂浆锚杆钻孔采纳 YZ—23 型气腿式凿岩机，按施工图布置的钻孔位置进行，其孔位偏差不大于 100mm，孔深偏差不大于 50mm。 ②锚杆安装按“先注浆后安装锚杆"的施工工艺，用注浆机注浆，由人工将锚杆插于孔内。锚杆注浆的水泥砂浆配合比，在规定的范围内通过实验选定，水泥：砂，1：1～1:2(重量比）；水泥：水，1:0.38~1：0.45.砂浆拌合均匀，随拌随用。注浆开始或中途停止超过 30min 时，用水或稀水泥润滑注浆罐及其管路。注浆时，注浆管插至距孔底 50～100mm，随砂浆的注入缓慢匀速拔出；杆体插 入后.若孔内无砂浆溢出，及时补注。锚杆注浆后，在砂浆初凝 72h 内，保护锚杆不被敲击、碰撞和拉拔.砂浆锚杆施工流程 3、钢架立设 ⑴钢架安装过程：加工场制作...
