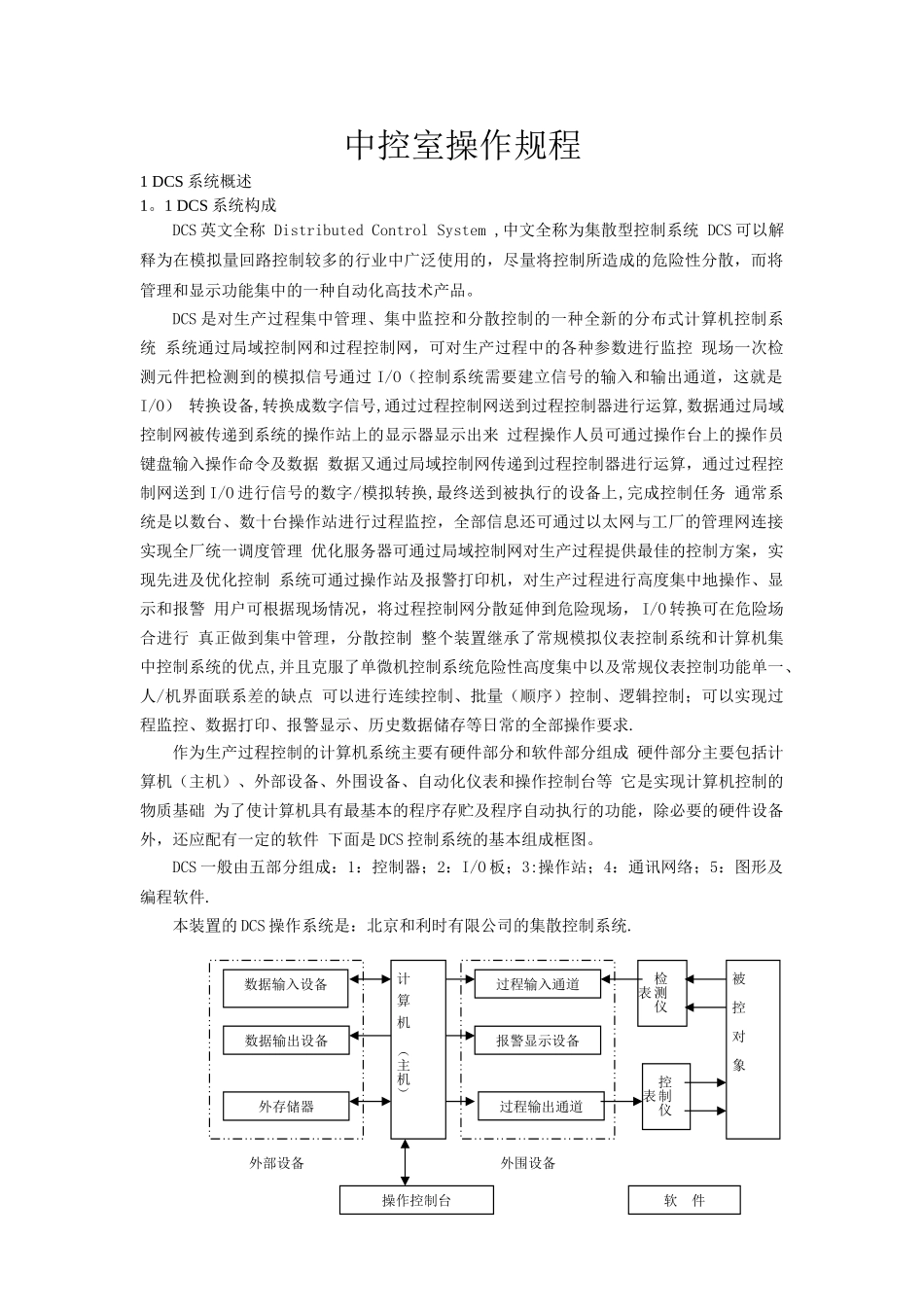

中控室操作规程1 DCS 系统概述1。1 DCS 系统构成DCS 英文全称 Distributed Control System ,中文全称为集散型控制系统 DCS 可以解释为在模拟量回路控制较多的行业中广泛使用的，尽量将控制所造成的危险性分散，而将管理和显示功能集中的一种自动化高技术产品。DCS 是对生产过程集中管理、集中监控和分散控制的一种全新的分布式计算机控制系统 系统通过局域控制网和过程控制网，可对生产过程中的各种参数进行监控 现场一次检测元件把检测到的模拟信号通过 I/O（控制系统需要建立信号的输入和输出通道，这就是I/O） 转换设备,转换成数字信号,通过过程控制网送到过程控制器进行运算,数据通过局域控制网被传递到系统的操作站上的显示器显示出来 过程操作人员可通过操作台上的操作员键盘输入操作命令及数据 数据又通过局域控制网传递到过程控制器进行运算，通过过程控制网送到 I/O 进行信号的数字/模拟转换,最终送到被执行的设备上,完成控制任务 通常系统是以数台、数十台操作站进行过程监控，全部信息还可通过以太网与工厂的管理网连接实现全厂统一调度管理 优化服务器可通过局域控制网对生产过程提供最佳的控制方案，实现先进及优化控制 系统可通过操作站及报警打印机，对生产过程进行高度集中地操作、显示和报警 用户可根据现场情况，将过程控制网分散延伸到危险现场， I/O 转换可在危险场合进行 真正做到集中管理，分散控制 整个装置继承了常规模拟仪表控制系统和计算机集中控制系统的优点,并且克服了单微机控制系统危险性高度集中以及常规仪表控制功能单一、人/机界面联系差的缺点 可以进行连续控制、批量（顺序）控制、逻辑控制；可以实现过程监控、数据打印、报警显示、历史数据储存等日常的全部操作要求.作为生产过程控制的计算机系统主要有硬件部分和软件部分组成 硬件部分主要包括计算机（主机）、外部设备、外围设备、自动化仪表和操作控制台等 它是实现计算机控制的物质基础 为了使计算机具有最基本的程序存贮及程序自动执行的功能，除必要的硬件设备外，还应配有一定的软件 下面是 DCS 控制系统的基本组成框图。DCS 一般由五部分组成：1：控制器；2：I/O 板；3:操作站；4：通讯网络；5：图形及编程软件.本装置的 DCS 操作系统是：北京和利时有限公司的集散控制系统.数据输入设备数据输出设备外存储器过程输出通道过程输入通道报警显示设备计 算 机 （主机）检测仪表控制仪表被 控 对 象外部...
