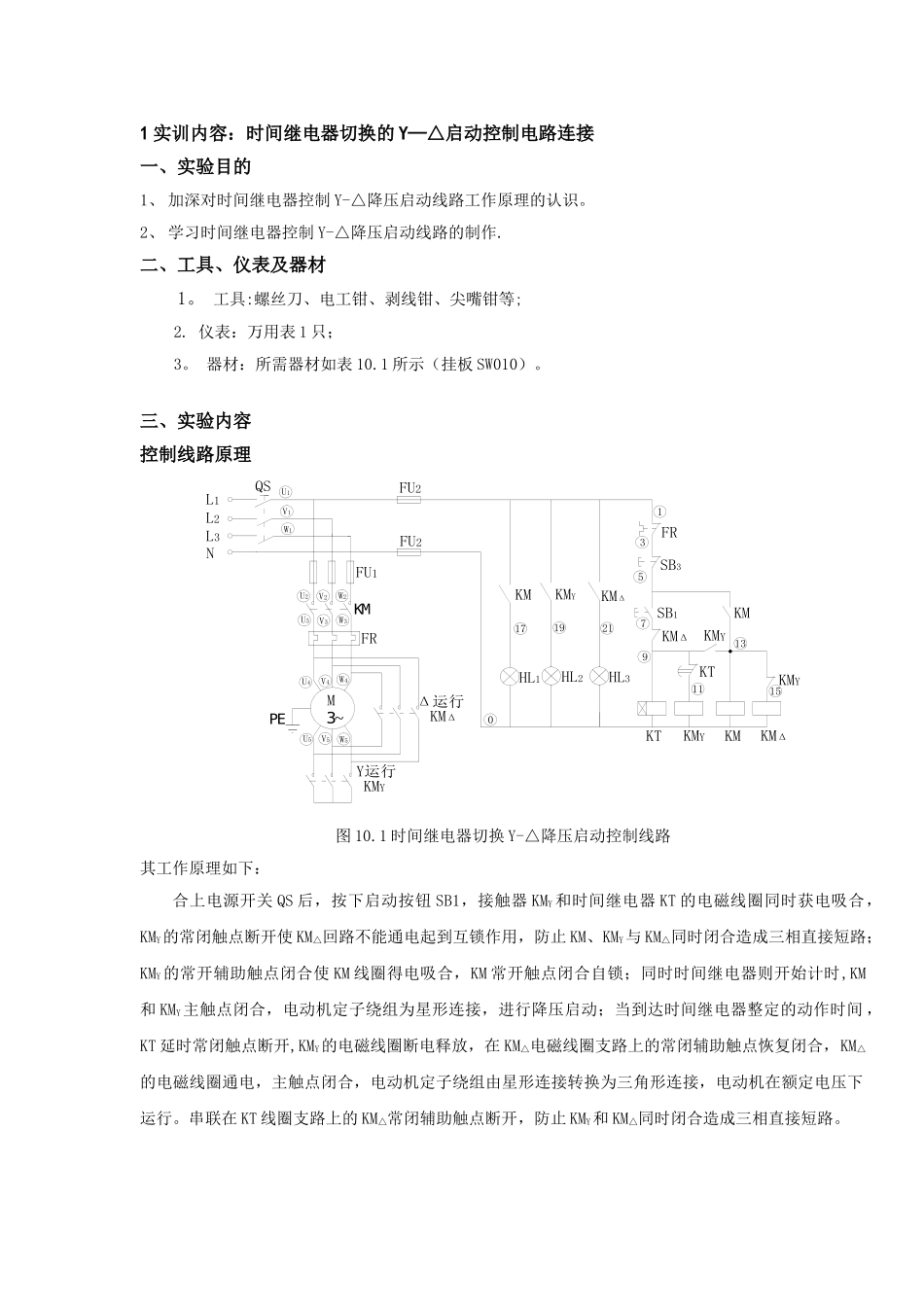

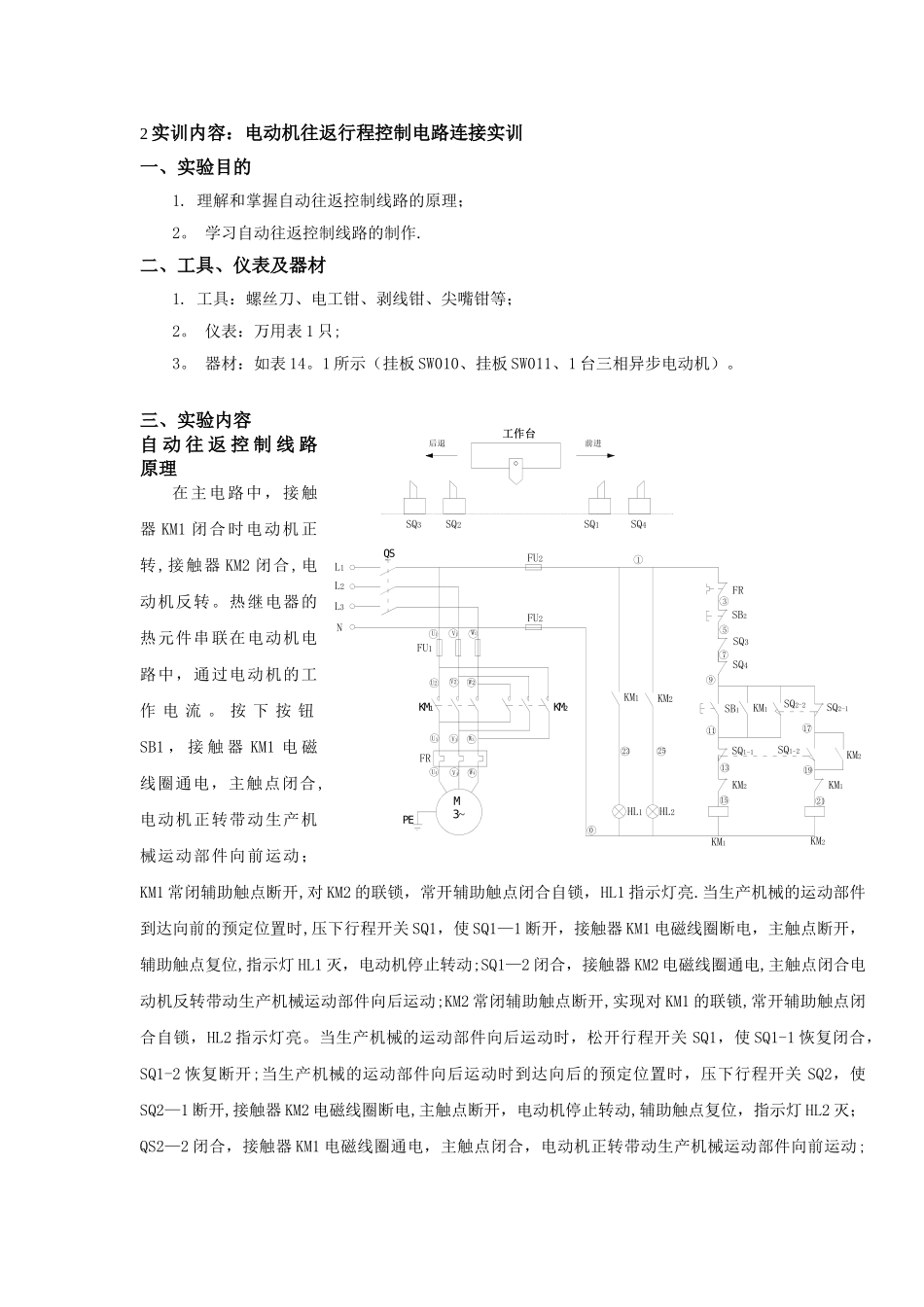

1 实训内容：时间继电器切换的 Y—△启动控制电路连接一、实验目的1、 加深对时间继电器控制 Y-△降压启动线路工作原理的认识。2、 学习时间继电器控制 Y-△降压启动线路的制作.二、工具、仪表及器材 1。 工具:螺丝刀、电工钳、剥线钳、尖嘴钳等;2. 仪表：万用表 1 只；3。 器材：所需器材如表 10.1 所示（挂板 SW010）。三、实验内容控制线路原理13211917KMΔKMYKMKMY0151197531V5W5U5U4V4W4W3V3U3W2V2U2W1V1U1KMKMΔKMYKMYKMΔKMSB1FRSB3FRKMQSM3~PEL3L2L1KMYKMΔKTKTFU2FU1NHL3HL2HL1Y运行Δ运行FU2图 10.1 时间继电器切换 Y-△降压启动控制线路其工作原理如下：合上电源开关 QS 后，按下启动按钮 SB1，接触器 KMY和时间继电器 KT 的电磁线圈同时获电吸合，KMY的常闭触点断开使 KM△回路不能通电起到互锁作用，防止 KM、KMY与 KM△同时闭合造成三相直接短路；KMY的常开辅助触点闭合使 KM 线圈得电吸合，KM 常开触点闭合自锁；同时时间继电器则开始计时,KM和 KMY主触点闭合，电动机定子绕组为星形连接，进行降压启动；当到达时间继电器整定的动作时间 ，KT 延时常闭触点断开,KMY的电磁线圈断电释放，在 KM△电磁线圈支路上的常闭辅助触点恢复闭合，KM△的电磁线圈通电，主触点闭合，电动机定子绕组由星形连接转换为三角形连接，电动机在额定电压下运行。串联在 KT 线圈支路上的 KM△常闭辅助触点断开，防止 KMY和 KM△同时闭合造成三相直接短路。2 实训内容：电动机往返行程控制电路连接实训一、实验目的1. 理解和掌握自动往返控制线路的原理；2。 学习自动往返控制线路的制作.二、工具、仪表及器材1. 工具：螺丝刀、电工钳、剥线钳、尖嘴钳等；2。 仪表：万用表 1 只;3。 器材：如表 14。1 所示（挂板 SW010、挂板 SW011、1 台三相异步电动机）。三、实验内容自 动 往 返 控 制 线 路原理在主电路中，接触器 KM1 闭合时电动机正转,接触器 KM2 闭合,电动机反转。热继电器的热元件串联在电动机电路中，通过电动机的工作 电 流 。 按 下 按 钮SB1 ， 接 触 器 KM1 电 磁线圈通电，主触点闭合,电动机正转带动生产机械运动部件向前运动；KM1 常闭辅助触点断开,对 KM2 的联锁，常开辅助触点闭合自锁，HL1 指示灯亮.当生产机械的运动部件到达向前的预定位置时,压下行程开关 SQ1，使 SQ1—1 断开，接触器 KM1 电磁线圈断电，主触点断开，辅助触点复位,指示灯 H...
