中频炉除尘方案

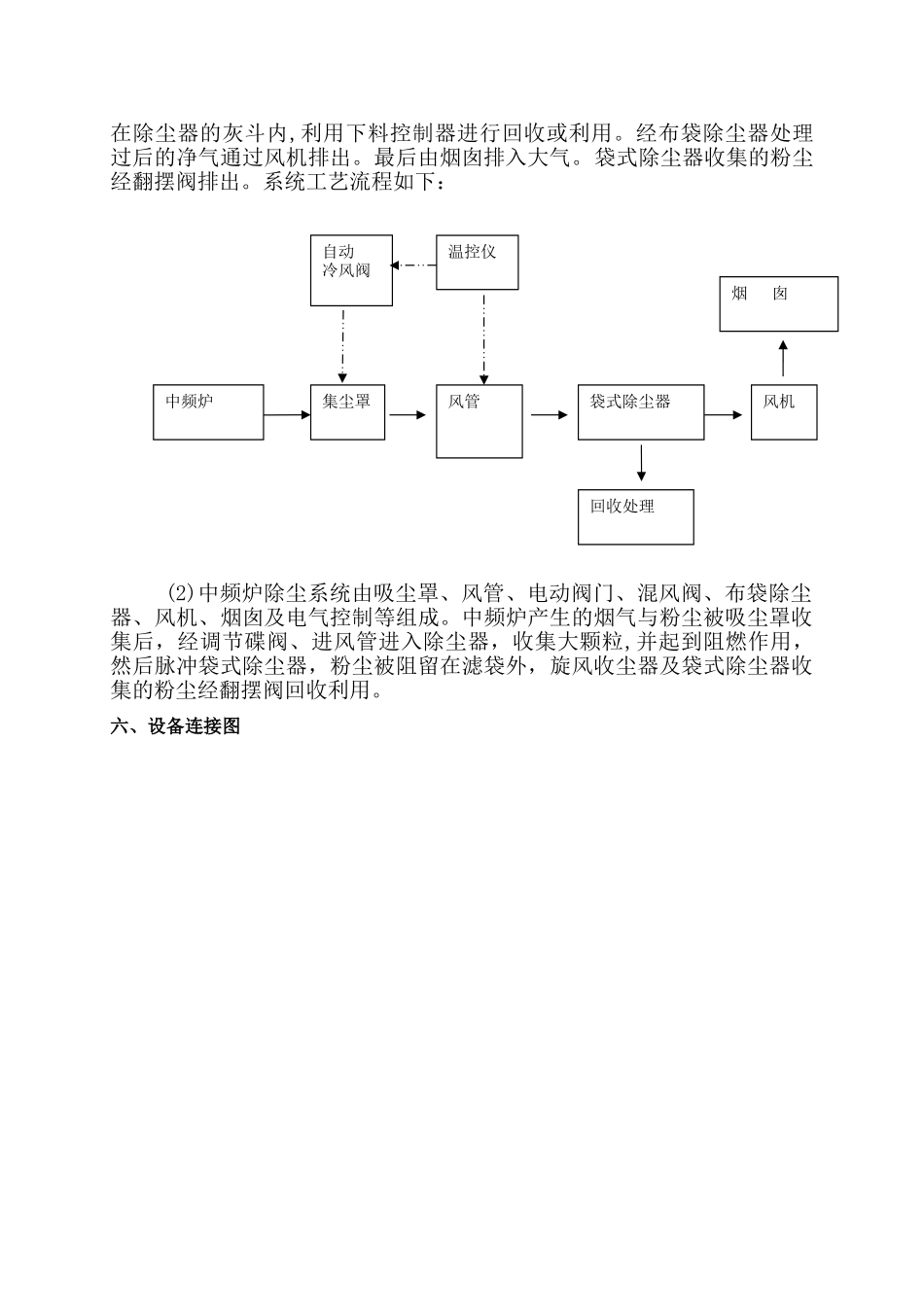

除尘技术方案一、 除尘器安装后的效果1、产尘点气体捕集率 95％以上，尘气不外逸。2、除尘器粉尘排放浓度≤30mg/m³。3、除尘器二氧化硫排放浓度≤200mg/m³。二、设计依据《中华人民共和国环境保护法》GBl6297——96《大气污染物综合排放标准》GBJl9—-97《采暖通风与空气调节及验收法律规范》GBJ243——94三、设计原则A、设计先进、可靠、经济、节能且经工业使用证明的技术和设备,配置除尘器.B、除尘器采纳脉冲布袋除尘器,其运行安全可靠、故障率低、易于操作及检测。C、除尘器过滤风速合理、不积灰、磨损少、阻力低、连接合理。四、除尘设计参数：3T 中频炉 2 台(一备一用）1。烟气量：320m3/h2。 烟温：400℃；3.烟气含尘量:12-60g/m3；4.烟气密度：真密度：4。45g/cm3 堆密度：1。36g/cm3； 5。烟气主要化学成分SIO2Fe2OCAL2O3CaOMgOS其他10.04%1.46％6。2%4.84％40.01％24.07％0.2％6。5％6.烟气颗粒度粒径（mm）0-22-44-66—88—10>10含尘（%）52。222.56.27。32.59.3五、工艺流程⑴ 中频炉投料口产生的烟气被吸尘罩收集后，经调节碟阀。粉尘由吸尘管道进入布袋除尘器，此时烟尘中的大颗粒在除尘器未接触布袋之前在重力作用下进行分离，大颗粒粉尘进入除尘器灰斗，细小颗粒粉尘进入布袋除尘器.经过滤袋过滤，通过脉冲吹打将粘附在布袋表面的粉尘先集中在除尘器的灰斗内,利用下料控制器进行回收或利用。经布袋除尘器处理过后的净气通过风机排出。最后由烟囱排入大气。袋式除尘器收集的粉尘经翻摆阀排出。系统工艺流程如下： (2)中频炉除尘系统由吸尘罩、风管、电动阀门、混风阀、布袋除尘器、风机、烟囱及电气控制等组成。中频炉产生的烟气与粉尘被吸尘罩收集后，经调节碟阀、进风管进入除尘器，收集大颗粒,并起到阻燃作用，然后脉冲袋式除尘器，粉尘被阻留在滤袋外，旋风收尘器及袋式除尘器收集的粉尘经翻摆阀回收利用。六、设备连接图中频炉风机集尘罩袋式除尘器回收处理温控仪自动冷风阀风管烟 囱
