中频炉除尘器中频炉除尘系统方案

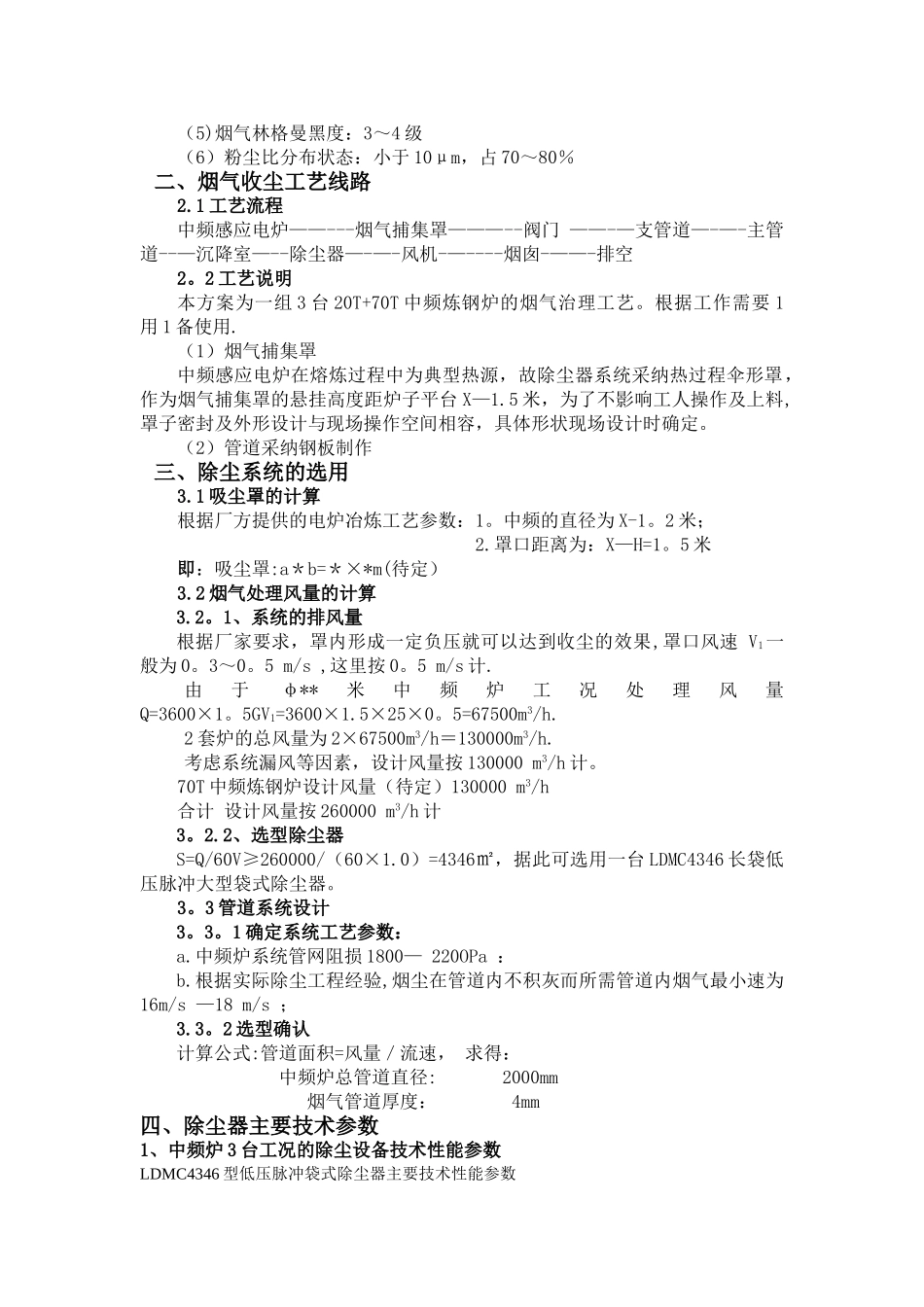

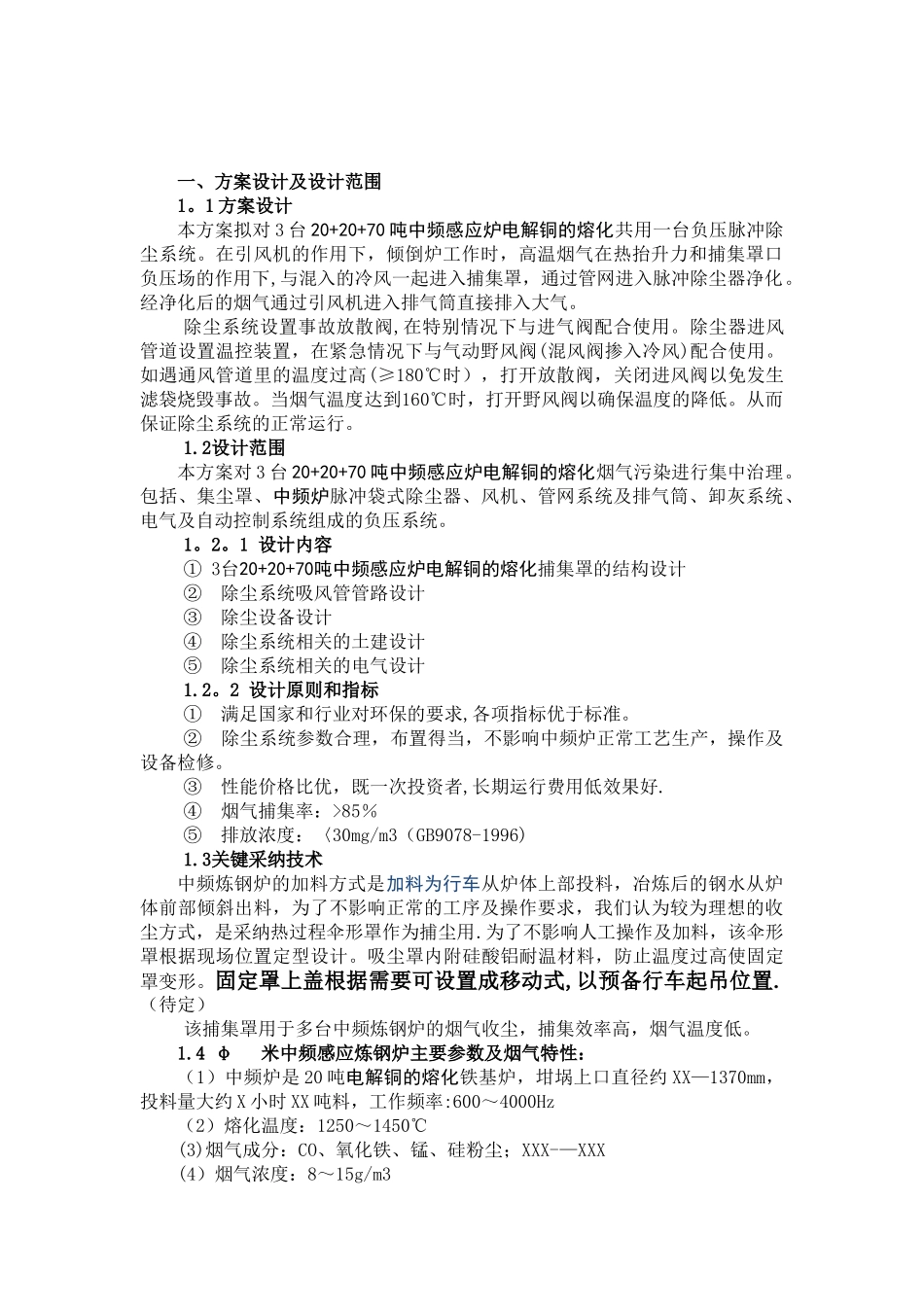

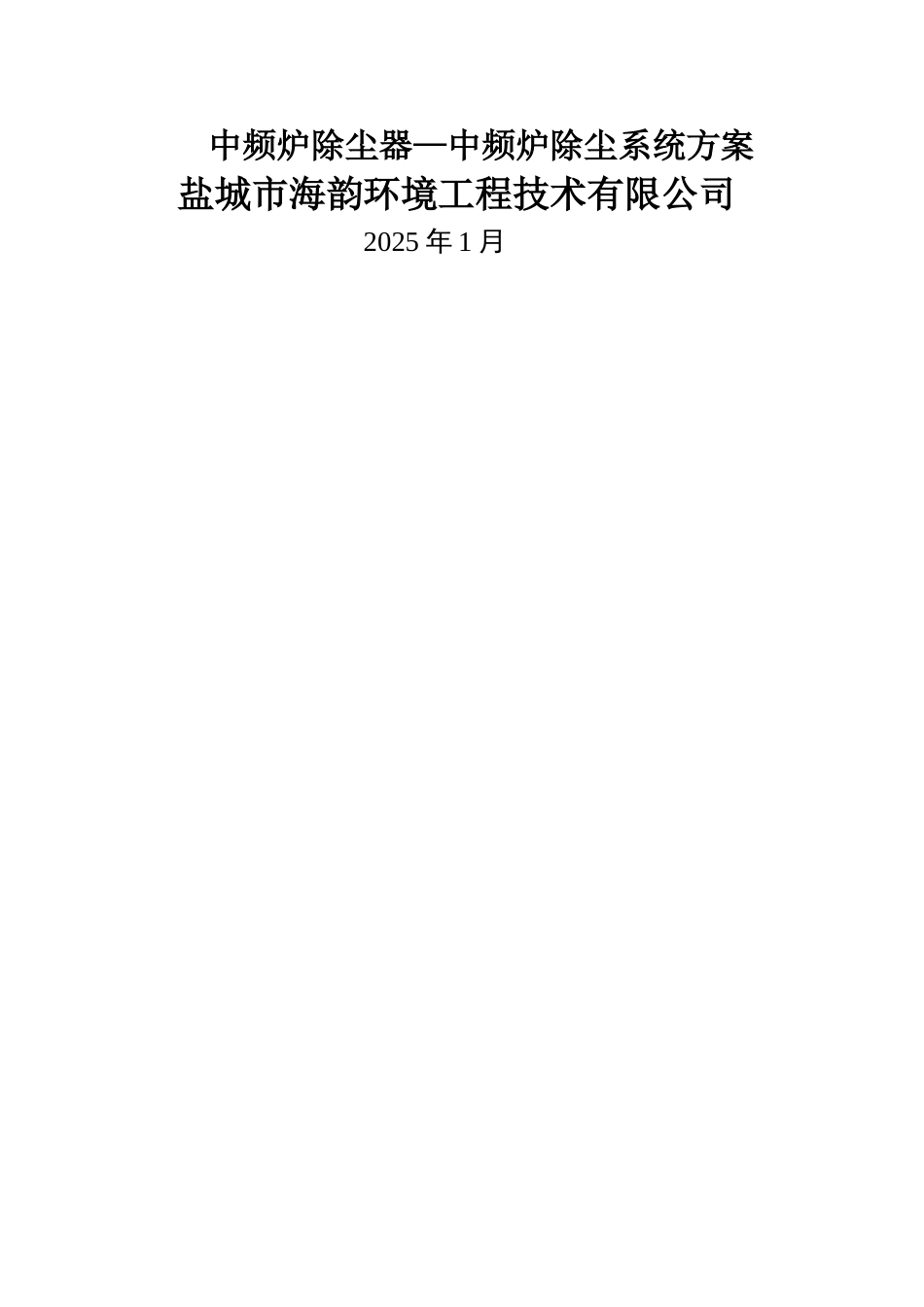

中频炉除尘器—中频炉除尘系统方案盐城市海韵环境工程技术有限公司2025 年 1 月一、方案设计及设计范围1。1 方案设计本方案拟对 3 台 20+20+70 吨中频感应炉电解铜的熔化共用一台负压脉冲除尘系统。在引风机的作用下，倾倒炉工作时，高温烟气在热抬升力和捕集罩口负压场的作用下,与混入的冷风一起进入捕集罩，通过管网进入脉冲除尘器净化。经净化后的烟气通过引风机进入排气筒直接排入大气。 除尘系统设置事故放散阀,在特别情况下与进气阀配合使用。除尘器进风管道设置温控装置，在紧急情况下与气动野风阀(混风阀掺入冷风)配合使用。如遇通风管道里的温度过高(≥180℃时），打开放散阀，关闭进风阀以免发生滤袋烧毁事故。当烟气温度达到160℃时，打开野风阀以确保温度的降低。从而保证除尘系统的正常运行。1.2设计范围本方案对 3 台 20+20+70 吨中频感应炉电解铜的熔化烟气污染进行集中治理。包括、集尘罩、中频炉脉冲袋式除尘器、风机、管网系统及排气筒、卸灰系统、电气及自动控制系统组成的负压系统。1。2。1 设计内容① 3台20+20+70吨中频感应炉电解铜的熔化捕集罩的结构设计② 除尘系统吸风管管路设计③ 除尘设备设计④ 除尘系统相关的土建设计⑤ 除尘系统相关的电气设计1.2。2 设计原则和指标① 满足国家和行业对环保的要求,各项指标优于标准。② 除尘系统参数合理，布置得当，不影响中频炉正常工艺生产，操作及设备检修。③ 性能价格比优，既一次投资者,长期运行费用低效果好.④ 烟气捕集率：>85％⑤ 排放浓度：〈30mg/m3（GB9078-1996)1.3关键采纳技术中频炼钢炉的加料方式是加料为行车从炉体上部投料，冶炼后的钢水从炉体前部倾斜出料，为了不影响正常的工序及操作要求，我们认为较为理想的收尘方式，是采纳热过程伞形罩作为捕尘用.为了不影响人工操作及加料，该伞形罩根据现场位置定型设计。吸尘罩内附硅酸铝耐温材料，防止温度过高使固定罩变形。固定罩上盖根据需要可设置成移动式,以预备行车起吊位置. （待定） 该捕集罩用于多台中频炼钢炉的烟气收尘，捕集效率高，烟气温度低。1.4 φ 米中频感应炼钢炉主要参数及烟气特性：（1）中频炉是 20 吨电解铜的熔化铁基炉，坩埚上口直径约 XX—1370mm，投料量大约 X 小时 XX 吨料，工作频率:600～4000Hz（2）熔化温度：1250～1450℃(3)烟气成分：CO、氧化铁、锰、硅粉尘；XXX-—XXX(4）烟气浓度：8～15g/m3（5)烟气林格曼黑度：3～4 级（6）粉尘比分布...
