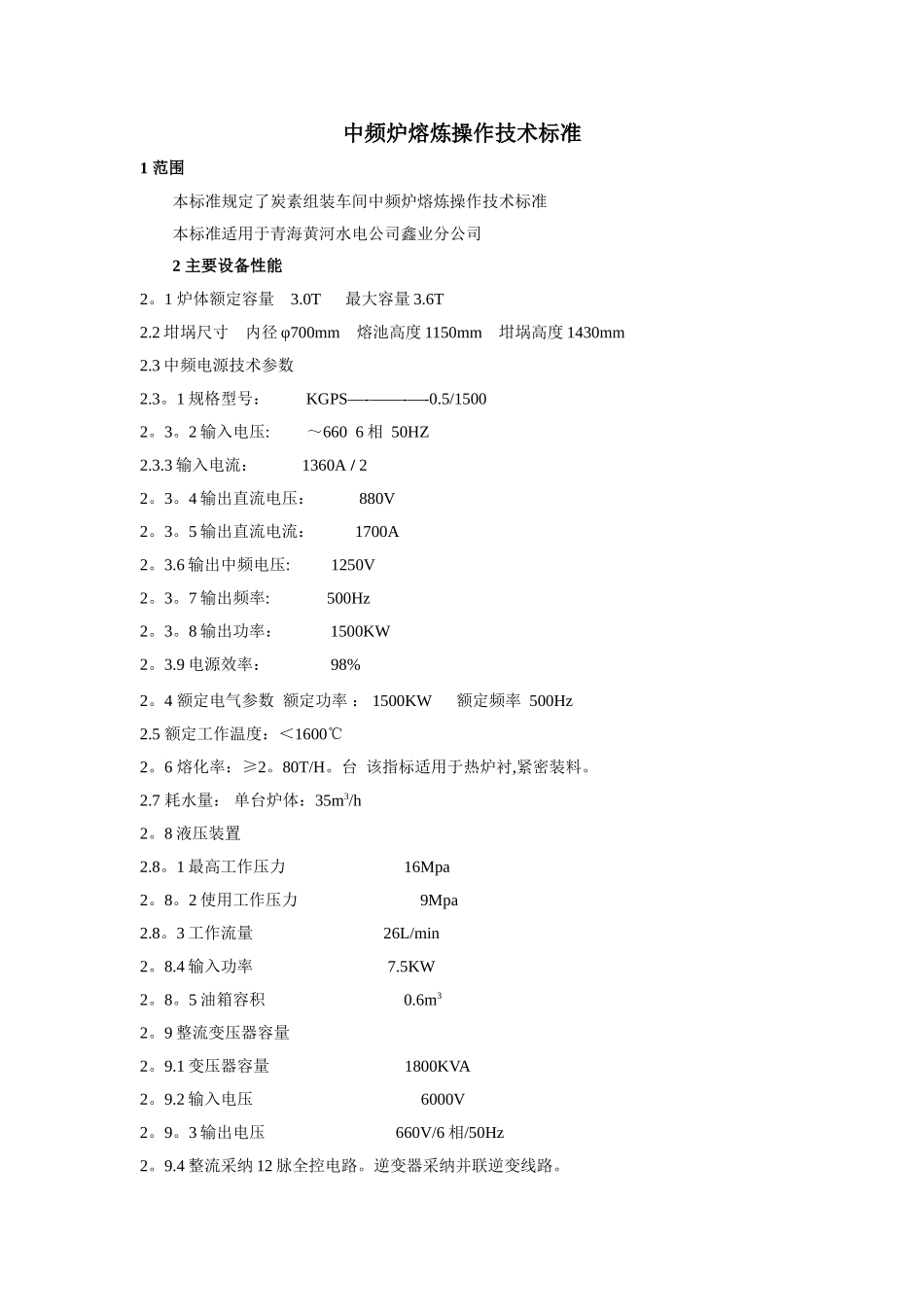

中频炉熔炼操作技术标准

中频炉熔炼操作技术标准1 范围本标准规定了炭素组装车间中频炉熔炼操作技术标准本标准适用于青海黄河水电公司鑫业分公司2 主要设备性能2。1 炉体额定容量 3.0T 最大容量 3.6T2.2 坩埚尺寸 内径 φ700mm 熔池高度 1150mm 坩埚高度 1430mm2.3 中频电源技术参数2.3。1 规格型号： KGPS—-——-—-0.5/15002。3。2 输入电压: ～660 6 相 50HZ2.3.3 输入电流： 1360A / 22。3。4 输出直流电压： 880V2。3。5 输出直流电流： 1700A2。3.6 输出中频电压: 1250V2。3。7 输出频率: 500Hz2。3。8 输出功率： 1500KW2。3.9 电源效率： 98%2。4 额定电气参数 额定功率 ： 1500KW 额定频率 500Hz2.5 额定工作温度：＜1600℃2。6 熔化率：≥2。80T/H。台 该指标适用于热炉衬,紧密装料。2.7 耗水量： 单台炉体：35m3/h2。8 液压装置2.8。1 最高工作压力 16Mpa2。8。2 使用工作压力 9Mpa2.8。3 工作流量 26L/min2。8.4 输入功率 7.5KW2。8。5 油箱容积 0.6m32。9 整流变压器容量2。9.1 变压器容量 1800KVA2。9.2 输入电压 6000V2。9。3 输出电压 660V/6 相/50Hz2。9.4 整流采纳 12 脉全控电路。逆变器采纳并联逆变线路。3 生产工艺技术条件3。1 出铁水温度为 1400±50℃3。2 浇铸铁水成分： C：2。8～3。5％ Si：2.0～3。1% Mn:0.6～0。9% P：1。0～1.8% S：〈 0。15％3.3 电源封闭循环水冷却系统3。3。1 冷却水进口温度：〈30℃ 3。3.2 冷却水出口温度：＜42℃3。3.3 冷却水工作压力：0。15~0.20MPa3.3.4 封闭循环水流量：20m3/h3。4 炉体封闭循环水冷却系统3.4.1 冷却水进口温度：＜35℃ 3。4.2 冷却水出口温度：＜55℃ 3。4。3 炉口进水压力:0。20～0.30MPa3。4。4 单台炉体水流量：35～45m3/h3.5 炉体应急冷却循环水系统3.5。1 应急水进口温度：＜35℃ 3.5。2 应急水出口温度:＜55℃ 3.5.3 应急水进口压力：0。10～0。15MPa3。5.4 应急水流量：≥20m3/h4 启动前的操作准备与检查4.1 开炉前,必须先检查炉村、筑炉情况,发现问题及时处理。4。2 对所用工具进行预热。4。3 检查水冷系统和液压系统管路是否有滴漏现象。4。4 检查各个部位仪表和显示是否正常,检查连锁保护装置是否正常。4.5 检查熔炼用炉料是否清理和准备完好。4。6 分析熔炼用各种金属材料的五大元素含量,计算熔炼配方。4。7 开炉前，注意设备润滑部分，定期加注润滑油。5 生产操作5...
