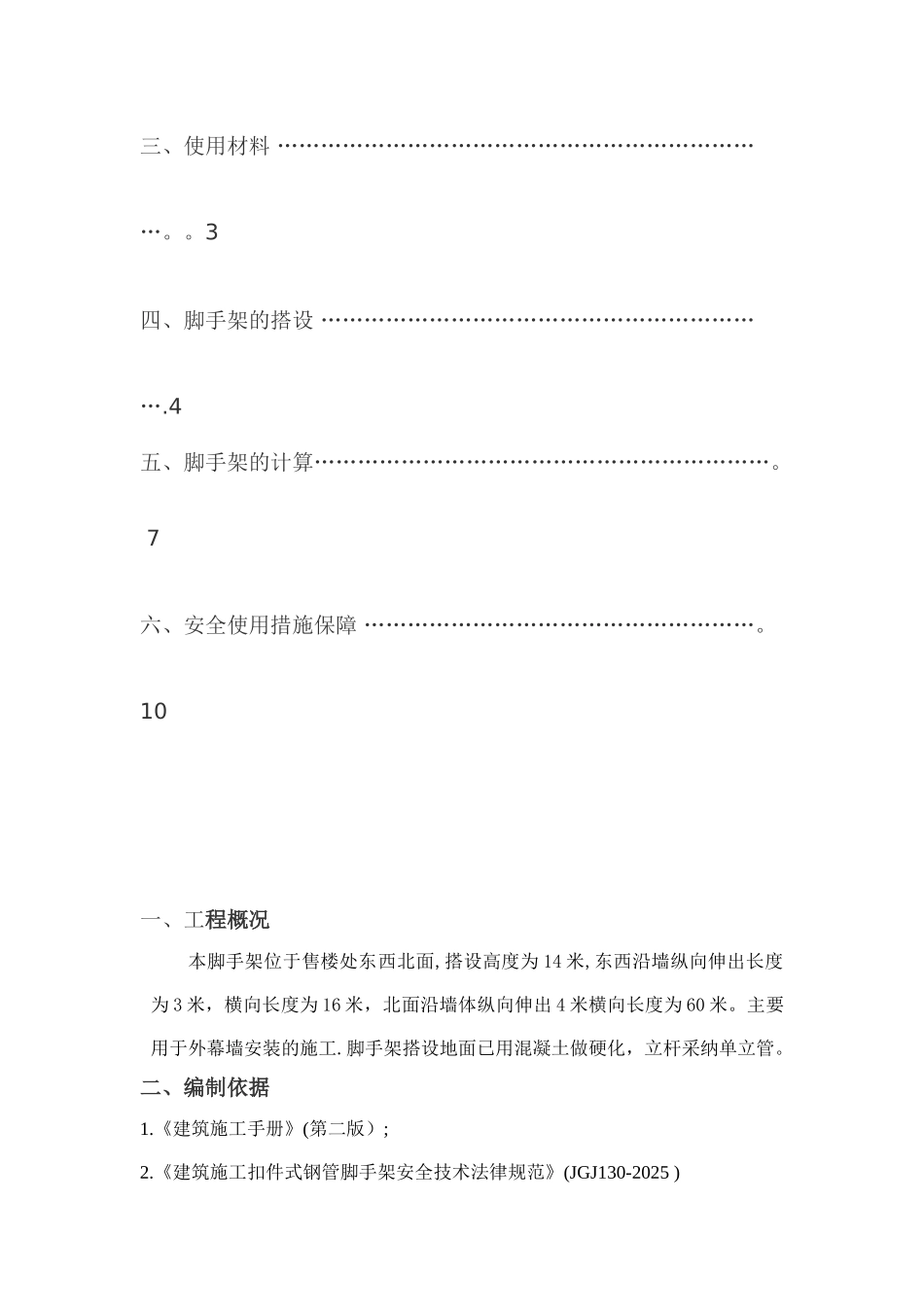

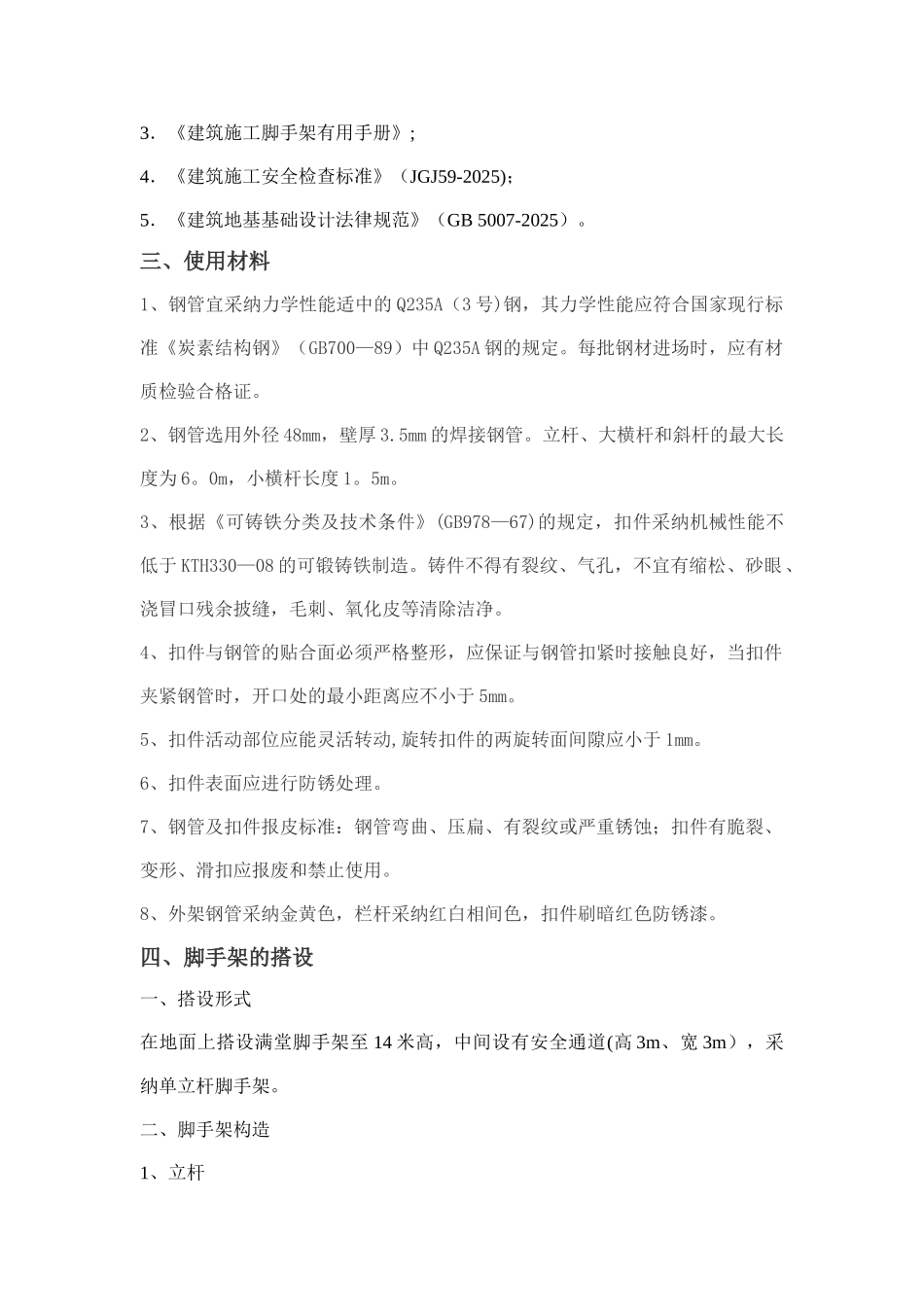

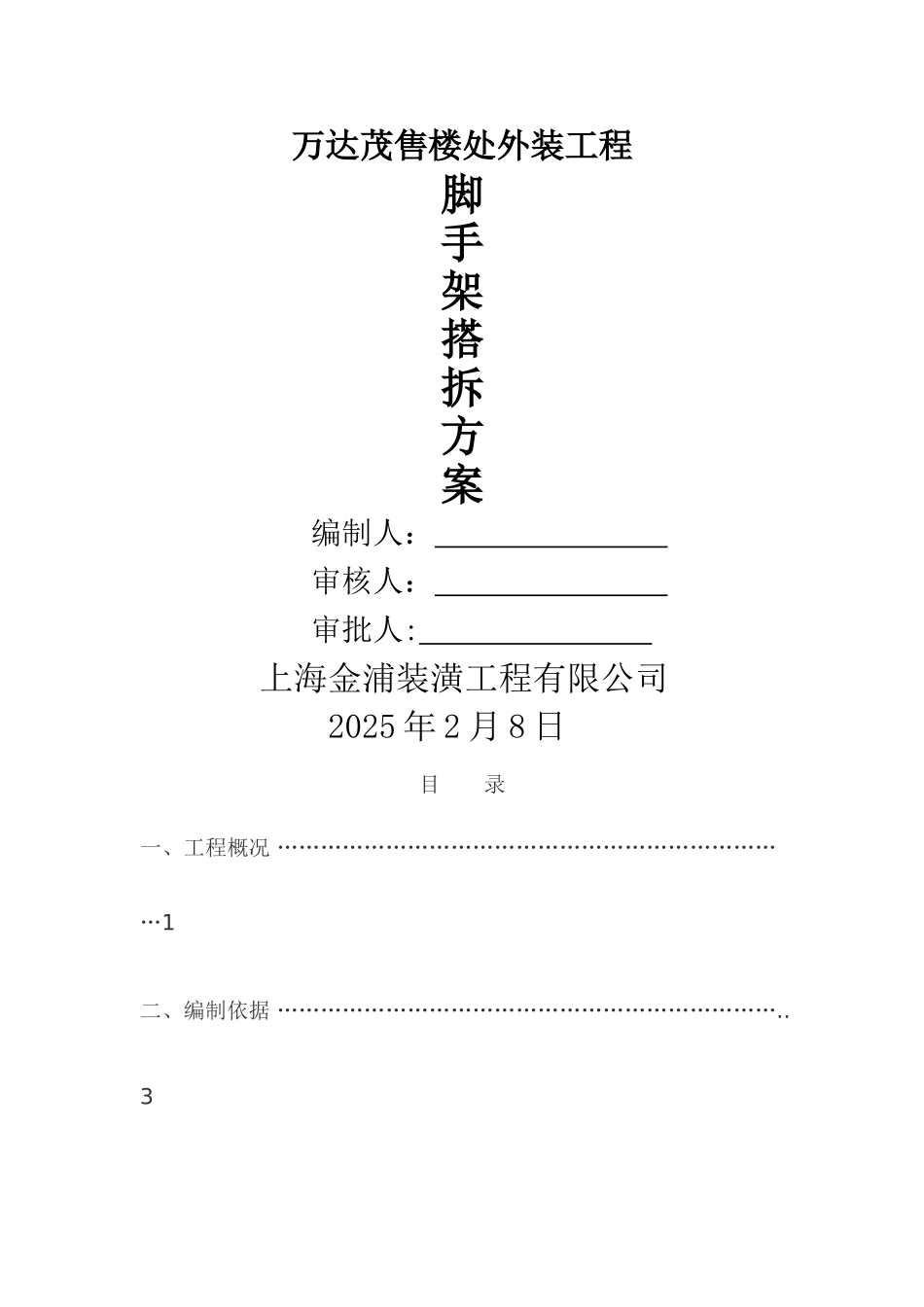

万达茂售楼处外装工程脚手架搭拆方案 编制人： 审核人： 审批人: 上海金浦装潢工程有限公司 2025 年 2 月 8 日目 录一、工程概况 ………………………………………………………………1二、编制依据 ……………………………………………………………..3三、使用材料 ……………………………………………………………。。3四、脚手架的搭设 ……………………………………………………….4五、脚手架的计算………………………………………………………。 7六、安全使用措施保障 ………………………………………………。10一、工程概况本脚手架位于售楼处东西北面,搭设高度为 14 米,东西沿墙纵向伸出长度为 3 米，横向长度为 16 米，北面沿墙体纵向伸出 4 米横向长度为 60 米。主要用于外幕墙安装的施工.脚手架搭设地面已用混凝土做硬化，立杆采纳单立管。二、编制依据1.《建筑施工手册》(第二版）;2.《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2025 )3．《建筑施工脚手架有用手册》;4．《建筑施工安全检查标准》（JGJ59-2025)；5．《建筑地基基础设计法律规范》（GB 5007-2025）。三、使用材料1、钢管宜采纳力学性能适中的 Q235A（3 号)钢，其力学性能应符合国家现行标准《炭素结构钢》（GB700—89）中 Q235A 钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径 48mm，壁厚 3.5mm 的焊接钢管。立杆、大横杆和斜杆的最大长度为 6。0m，小横杆长度 1。5m。3、根据《可铸铁分类及技术条件》(GB978—67)的规定，扣件采纳机械性能不低于 KTH330—08 的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除洁净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于 5mm。5、扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于 1mm。6、扣件表面应进行防锈处理。7、钢管及扣件报皮标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。8、外架钢管采纳金黄色，栏杆采纳红白相间色，扣件刷暗红色防锈漆。四、脚手架的搭设一、搭设形式在地面上搭设满堂脚手架至 14 米高，中间设有安全通道(高 3m、宽 3m），采纳单立杆脚手架。二、脚手架构造1、立杆本工程立杆排距为 1。2m，立杆柱距 1.2m,立杆内侧距建筑物外侧为 200mm.竖立杆时，杆件长短要搭...
