二衬台车拼装方案

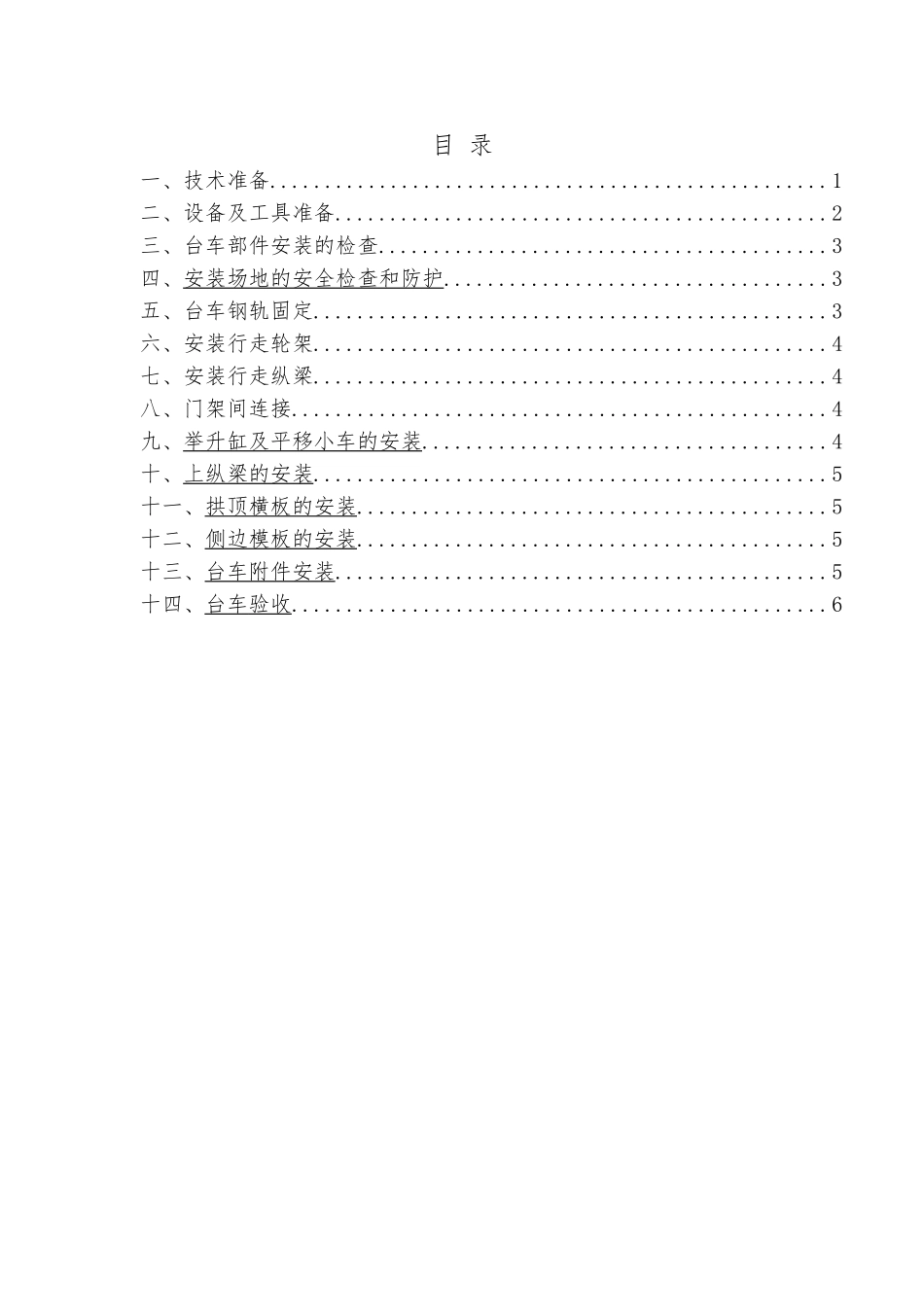

目 录一、技术准备...................................................1二、设备及工具准备.............................................2三、台车部件安装的检查.........................................3四、安装场地的安全检查和防护...................................3五、台车钢轨固定...............................................3六、安装行走轮架...............................................4七、安装行走纵梁...............................................4八、门架间连接.................................................4九、举升缸及平移小车的安装.....................................4十、上纵梁的安装...............................................5十一、拱顶横板的安装...........................................5十二、侧边模板的安装...........................................5十三、台车附件安装.............................................5十四、台车 验收 .................................................6会排山隧道出口二衬台车拼装方案为保证模板台车拼装正确,保证台车拼装过程中作业安全和隧道二衬施工质量，制定本台车拼装方案。一、技术设备1、熟悉台车设计图纸及相关技术资料，对台车各部结构尺寸，联接方式，相关部件编号位置认识清楚准确。以下附图为衬砌台车的安装总图:2、首先对现场进行考查，对主要的吊装设备和辅助设施进行必要的设计和计算，如台车的安装空间，起吊设备、占地面积和活动空间。（1)由于本台车拼装现场为洞外，空间较大，适宜吊车作业，所以拼装设备选用吊车与装载机配合安装。 （2）拼装场地要求： 场地尽量平坦开阔，以便安装作业，场地一般在15m×20m即可,可根据现场实际而定.3、台车安装计划完成日期.二、设备及工序号台车进场时间拼装完成时间安装人员12025年10月20日2025年11月25日5人具准备1、确定起吊设备现场使用的可行性位置,在起吊高度，提升吨位满足的情况下方可施工.2、严格检查起吊用具，如钢丝绳的规格、长度、数量、绳环状况、磨损情况、钢丝绳卡、吊环等工具情况,如发现问题要及时更换。三、台车部件安装的检查1、钢结构部件在运输过程中有无碰撞变形、丢失、错运。2、液压行走、支撑部分各类配件是否齐全。3、连接紧固用的螺栓,销轴的规格、数量是否正确齐全。如有问题应实行相应的措施和办法及时处理解决。四、安装场地的安全...
