井点降水专项施工方案60690VIP专享

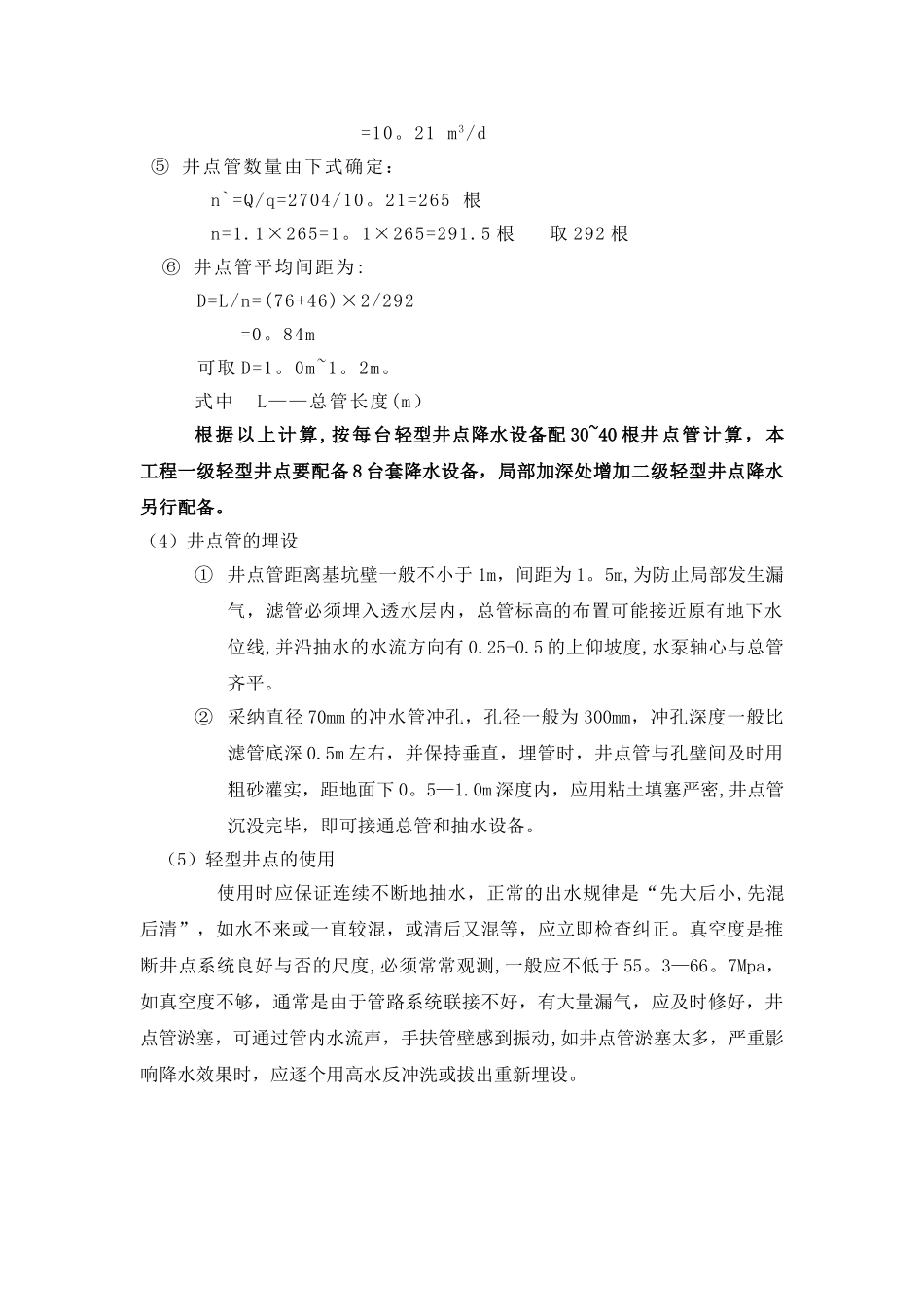

井点降水施工方案本工程采纳轻型井点降水方案降低地下水，坑底尺寸 70.6m*40。6m(1)工程地质情况根据地质报告,对于本基础工程而言，建筑物基础处于是湿润区，较强透水土层中，该场地地下水位较高，最高地下水位理埋深在地表下 0.9m，地下水较为丰富,场地土质以粉质粘土及粉土为主。（2）井点降水方案的选择现根据岩土工程勘测报告的土层测试情况,本基工程采纳轻型井点降水。具体采纳的是无压非完整井的环状井点系统.(3）无压非完整井的环状井点系统的计算 ① 计算简图② 井点管高程布置 根据本地和工程实际情况，先开挖至-1。8m 处,再下井点管. 井点降水深度,考虑抽水设备的水头损失以后，一般不超过 6m 井点管埋设深度 H (见图1）。计算公式： H≥H1+h+IL式中 H1—-井点管埋设至基坑底面的距离（m） h-—基坑底面至降低后的地下水位线的最小距离，一般取 0。3m～1。0m I-—水力坡度,根据测定环状井点为 1/10 L——井点管至基坑中心的水平距离（m）H=H1+h+IL=2。3+0.3+(1/10）×23 =4.9m③ 群井涌水量计算公式： Q=1。336K（2H O—S）S/（LgR-lgX O）式中 Q—-井点系统的涌水量（m 3/d） K——土的参透系数（m/d) H——含水层厚度(m） S——水位降低值（m） R—-抽水影响半径(m） 常用计算公式： 粉质粘土 取 K=1.0R=1.95S√H×K=1.95×4。9√(20.0-0。9)×1。0 = 41.76mX O——环状井点系统的假想半径（m）对于矩形基坑其长度与宽度之比不大于 5 时，可按下式计算：X O=√F/πF——环状井点系统包围面积（m 3） 长/宽=76/46=1.65<5∴F=76×46 =3496 m 2X O=√F/π=√3496/3.14 =33。367（m）S`/(S`+l）=5。0×(5。0+1.0）=0。83经查表得 H O=1.85（S`+l)=1。85×(5+1.0) =10.8mH O=10.8+4.43=15.23S=4.9+4。43=9。33mQ=1.336K(2H O—S）S/（LgR-lgX O) =1.336×1.0× （ 2×15 。 23—9.33 ） ×9.33/ （ lg41.76—lg33。367）=2704m 3/d ④ 单根井点管的最大出水量由下式确定 q=2πr cl cv=2πr cl c65K 1 / 3=130πr cl cK 1 / 3 式中 q——单根井点管的最大出水量（m 3/d）r c——滤管的半径（m)l c——滤管的长度（m）v—-滤管的极限流量(m/S）k--土的渗透系数（m/d)q=130πr cl cK 1 / 3=130×3。14×(0.05/2)×1.0×1 1 / 3 =10。21 m 3/d ⑤ 井点管数量由下式确定：n`=Q/q=2704/10。21=265 根n=1.1×265=1。1×265=291.5 根 取 292...
