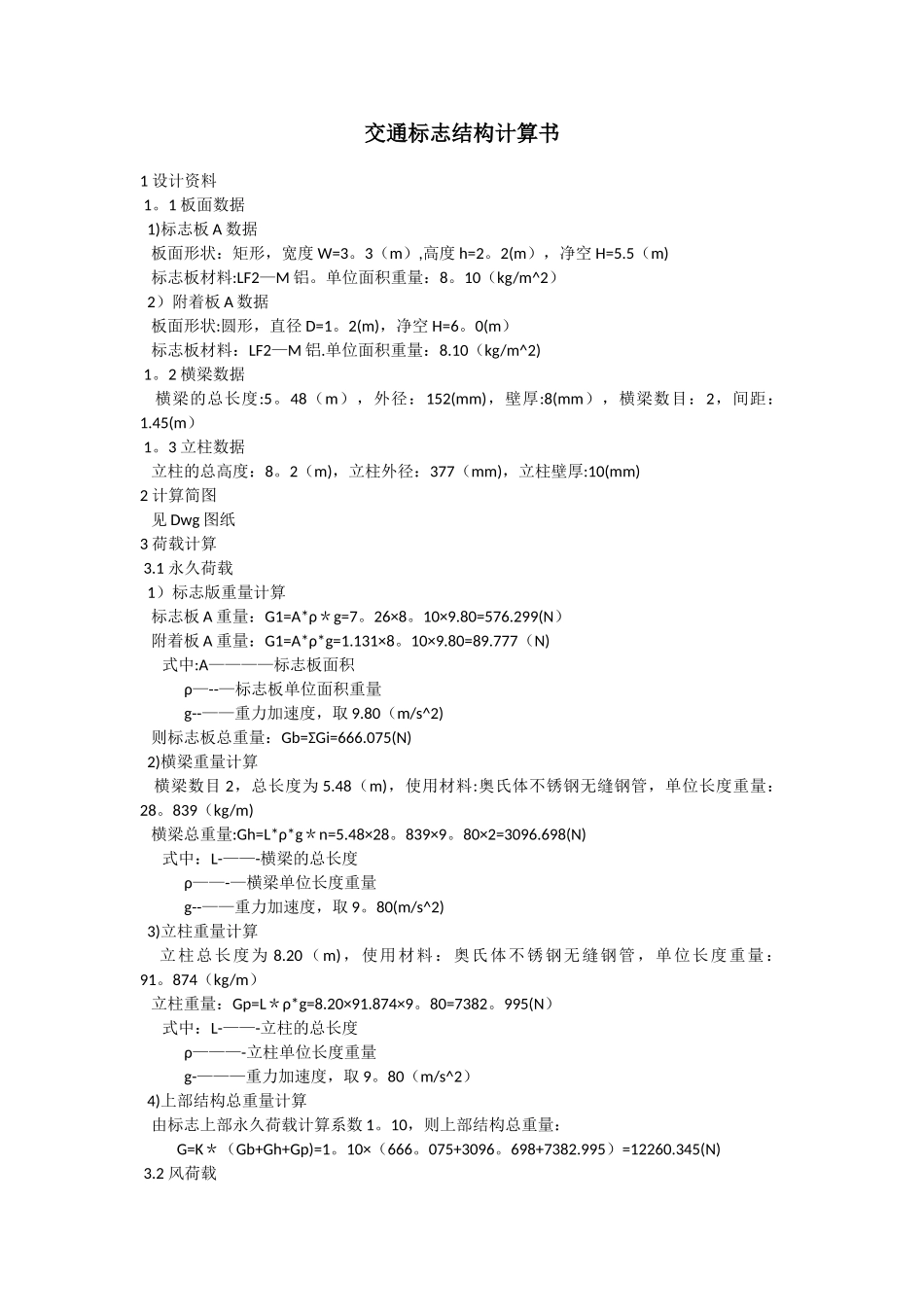

交通标志结构计算书1 设计资料 1。1 板面数据 1)标志板 A 数据 板面形状：矩形，宽度 W=3。3（m）,高度 h=2。2(m），净空 H=5.5（m) 标志板材料:LF2—M 铝。单位面积重量：8。10（kg/m^2） 2）附着板 A 数据 板面形状:圆形，直径 D=1。2(m)，净空 H=6。0(m） 标志板材料：LF2—M 铝.单位面积重量：8.10（kg/m^2) 1。2 横梁数据 横梁的总长度:5。48（m），外径：152(mm)，壁厚:8(mm），横梁数目：2，间距：1.45(m） 1。3 立柱数据 立柱的总高度：8。2（m)，立柱外径：377（mm)，立柱壁厚:10(mm)2 计算简图 见 Dwg 图纸3 荷载计算 3.1 永久荷载 1）标志版重量计算 标志板 A 重量：G1=A*ρ＊g=7。26×8。10×9.80=576.299(N） 附着板 A 重量：G1=A*ρ*g=1.131×8。10×9.80=89.777（N) 式中:A————标志板面积 ρ—--—标志板单位面积重量 g--——重力加速度，取 9.80（m/s^2) 则标志板总重量：Gb=ΣGi=666.075(N) 2)横梁重量计算 横梁数目 2，总长度为 5.48（m)，使用材料:奥氏体不锈钢无缝钢管，单位长度重量：28。839（kg/m) 横梁总重量:Gh=L*ρ*g＊n=5.48×28。839×9。80×2=3096.698(N) 式中：L-——-横梁的总长度 ρ——-—横梁单位长度重量 g--——重力加速度，取 9。80(m/s^2) 3)立柱重量计算 立柱总长度为 8.20（m)，使用材料：奥氏体不锈钢无缝钢管，单位长度重量：91。874（kg/m） 立柱重量：Gp=L＊ρ*g=8.20×91.874×9。80=7382。995(N） 式中：L-——-立柱的总长度 ρ———-立柱单位长度重量 g-———重力加速度，取 9。80（m/s^2） 4)上部结构总重量计算 由标志上部永久荷载计算系数 1。10，则上部结构总重量： G=K＊（Gb+Gh+Gp)=1。10×（666。075+3096。698+7382.995）=12260.345(N) 3.2 风荷载 1)标志板所受风荷载 标志板A：Fwb1=γ0*γQ*［（1/2*ρ*C＊V^2)*A1］=1.0×1.4×［（0。5×1.2258×1.2×25.547^2）×7。26]=4878.826(N） 附着板A：Fwb2=γ0*γQ*［(1/2*ρ＊C*V^2）＊A2]=1.0×1。4×[(0。5×1.2258×1.2×25。547^2）×1。131］=760.031（N） 式中：γ0—-——结构重要性系数，取 1。0 γQ--——可变荷载分项系数，取 1.4 ρ-—-—空气密度，一般取 1.2258(N*S^2＊m^-4) C--——标志板的风力系数，取值 1.20 V—--—风速,此处风速为 25.547(m/s^2） g—-——重力加速度，取 9。80（m/s^2） 2）横梁所迎风面所受风荷载： Fwh...
