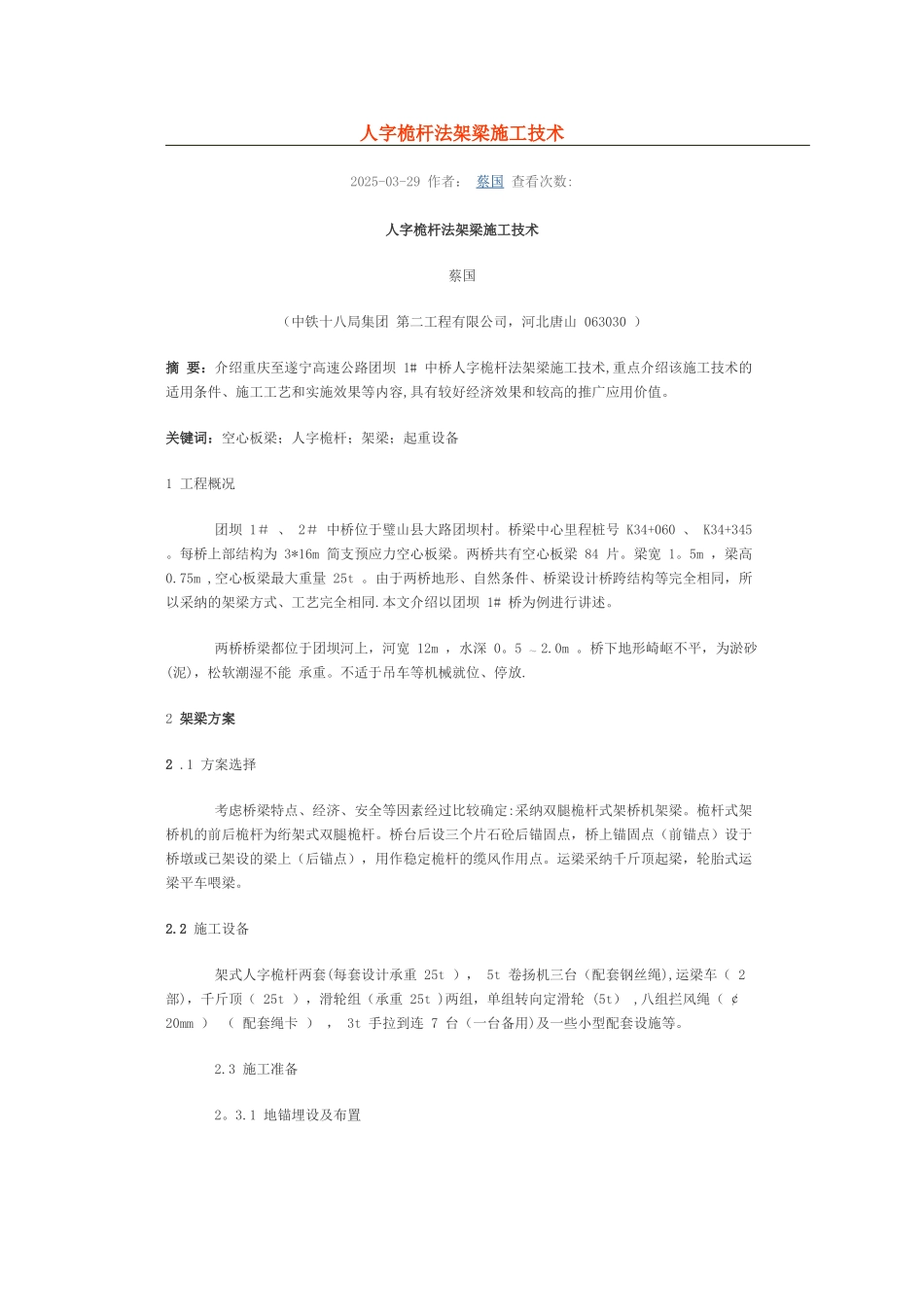

人字桅杆法架梁施工技术

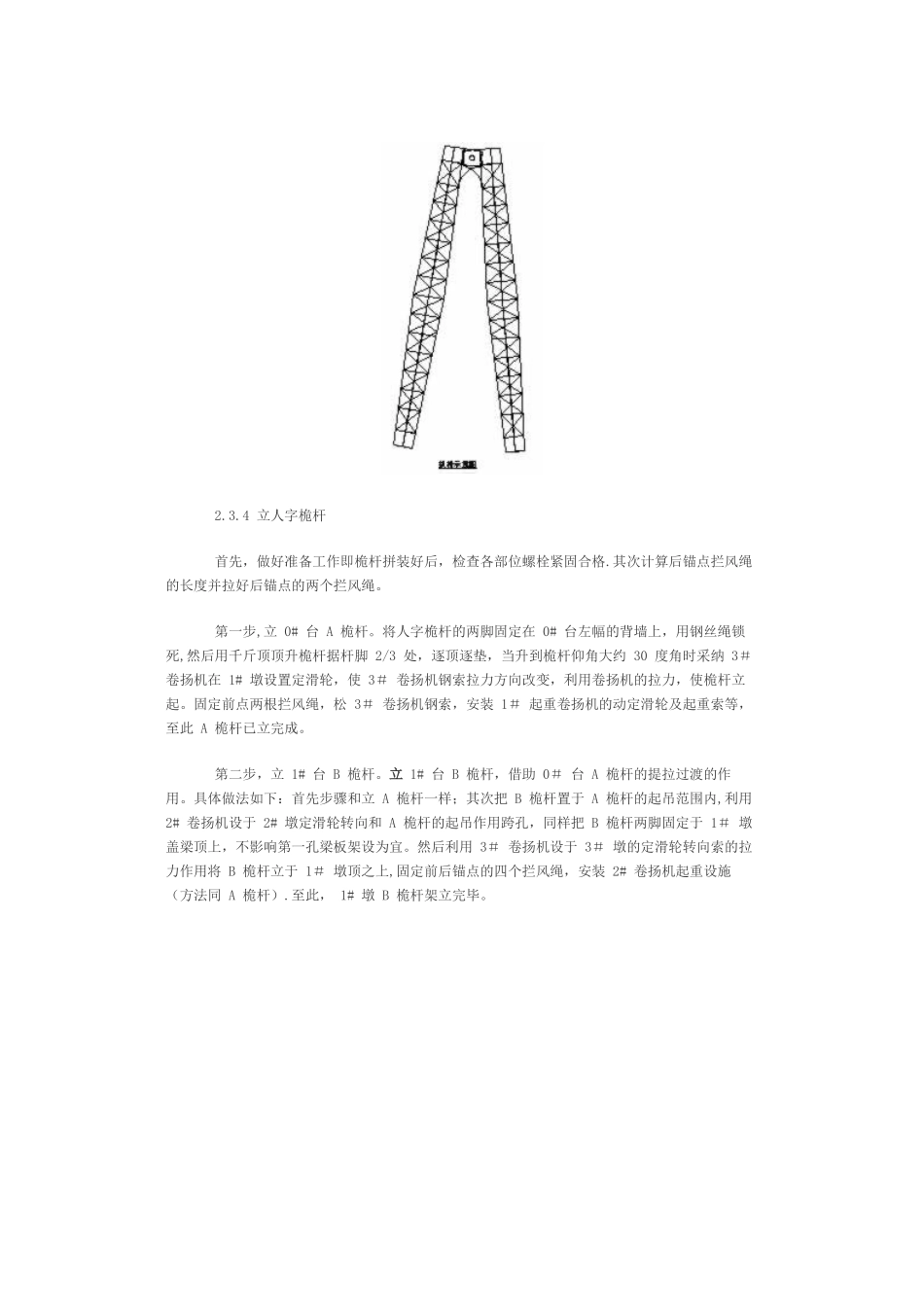

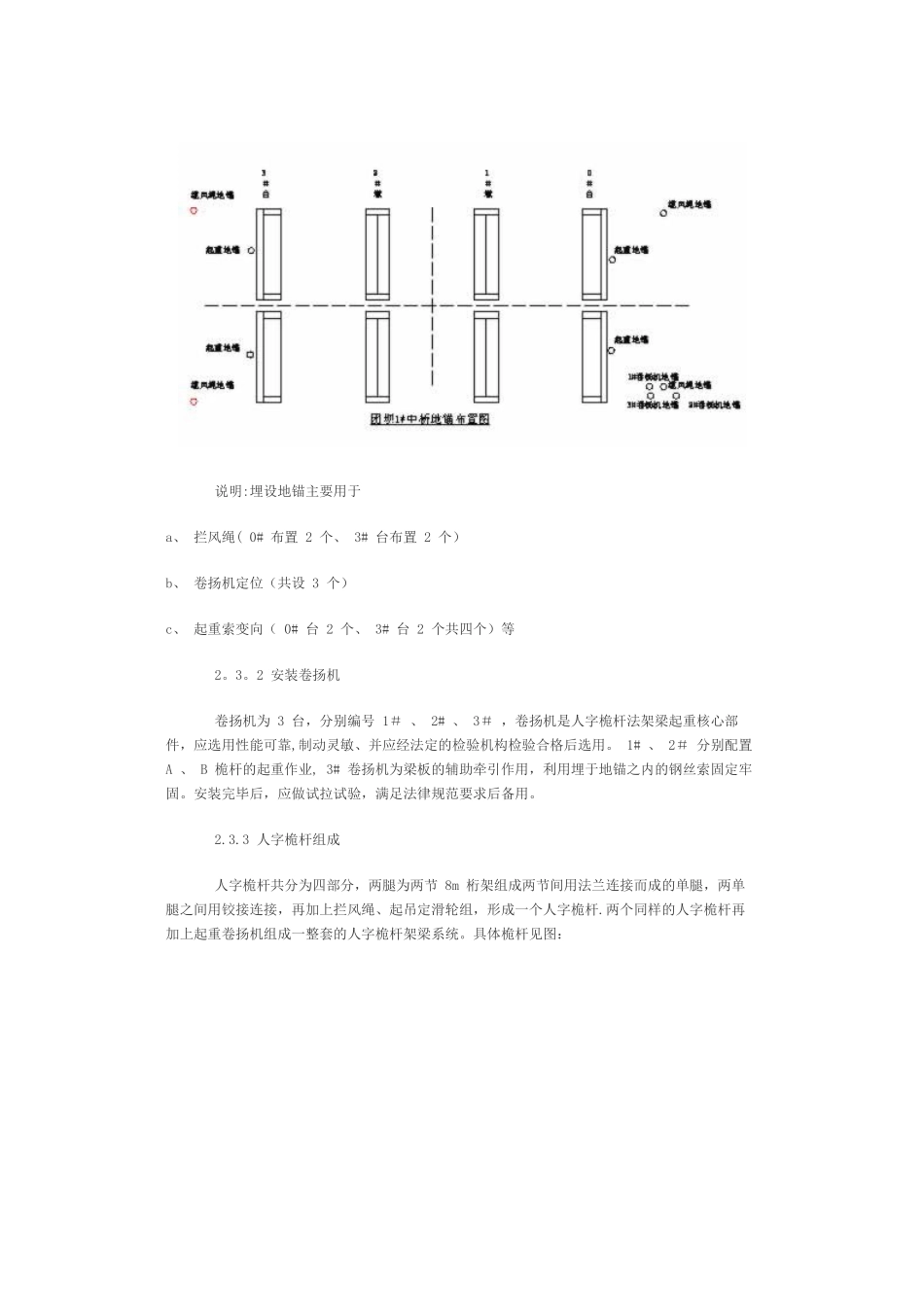

人字桅杆法架梁施工技术 2025-03-29 作者： 蔡国 查看次数: 人字桅杆法架梁施工技术 蔡国 （中铁十八局集团 第二工程有限公司，河北唐山 063030 ） 摘 要：介绍重庆至遂宁高速公路团坝 1# 中桥人字桅杆法架梁施工技术,重点介绍该施工技术的适用条件、施工工艺和实施效果等内容,具有较好经济效果和较高的推广应用价值。 关键词：空心板梁；人字桅杆；架梁；起重设备 1 工程概况 团坝 1＃ 、 2＃ 中桥位于璧山县大路团坝村。桥梁中心里程桩号 K34+060 、 K34+345 。每桥上部结构为 3*16m 简支预应力空心板梁。两桥共有空心板梁 84 片。梁宽 1。5m ，梁高 0.75m ,空心板梁最大重量 25t 。由于两桥地形、自然条件、桥梁设计桥跨结构等完全相同，所以采纳的架梁方式、工艺完全相同.本文介绍以团坝 1# 桥为例进行讲述。 两桥桥梁都位于团坝河上，河宽 12m ，水深 0。5 ～ 2.0m 。桥下地形崎岖不平，为淤砂(泥)，松软潮湿不能 承重。不适于吊车等机械就位、停放. 2 架梁方案 2 .1 方案选择 考虑桥梁特点、经济、安全等因素经过比较确定:采纳双腿桅杆式架桥机架梁。桅杆式架桥机的前后桅杆为绗架式双腿桅杆。桥台后设三个片石砼后锚固点，桥上锚固点（前锚点）设于桥墩或已架设的梁上（后锚点），用作稳定桅杆的缆风作用点。运梁采纳千斤顶起梁，轮胎式运梁平车喂梁。 2.2 施工设备 架式人字桅杆两套(每套设计承重 25t ）， 5t 卷扬机三台（配套钢丝绳),运梁车（ 2 部)，千斤顶（ 25t ），滑轮组（承重 25t )两组，单组转向定滑轮 (5t） ,八组拦风绳（ ¢ 20mm ） （ 配套绳卡 ） ， 3t 手拉到连 7 台（一台备用)及一些小型配套设施等。 2.3 施工准备 2。3.1 地锚埋设及布置 说明:埋设地锚主要用于 a、 拦风绳( 0# 布置 2 个、 3# 台布置 2 个） b、 卷扬机定位（共设 3 个） c、 起重索变向（ 0# 台 2 个、 3# 台 2 个共四个）等 2。3。2 安装卷扬机 卷扬机为 3 台，分别编号 1＃ 、 2# 、 3＃ ，卷扬机是人字桅杆法架梁起重核心部件，应选用性能可靠,制动灵敏、并应经法定的检验机构检验合格后选用。 1# 、 2＃ 分别配置 A 、 B 桅杆的起重作业, 3# 卷扬机为梁板的辅助牵引作用，利用埋于地锚之内的钢丝索固定牢固。安装完毕后，应做试拉试验，满足法律规范要求后备用。 2.3.3 人字桅杆组成 人字桅杆共分为四部分...
