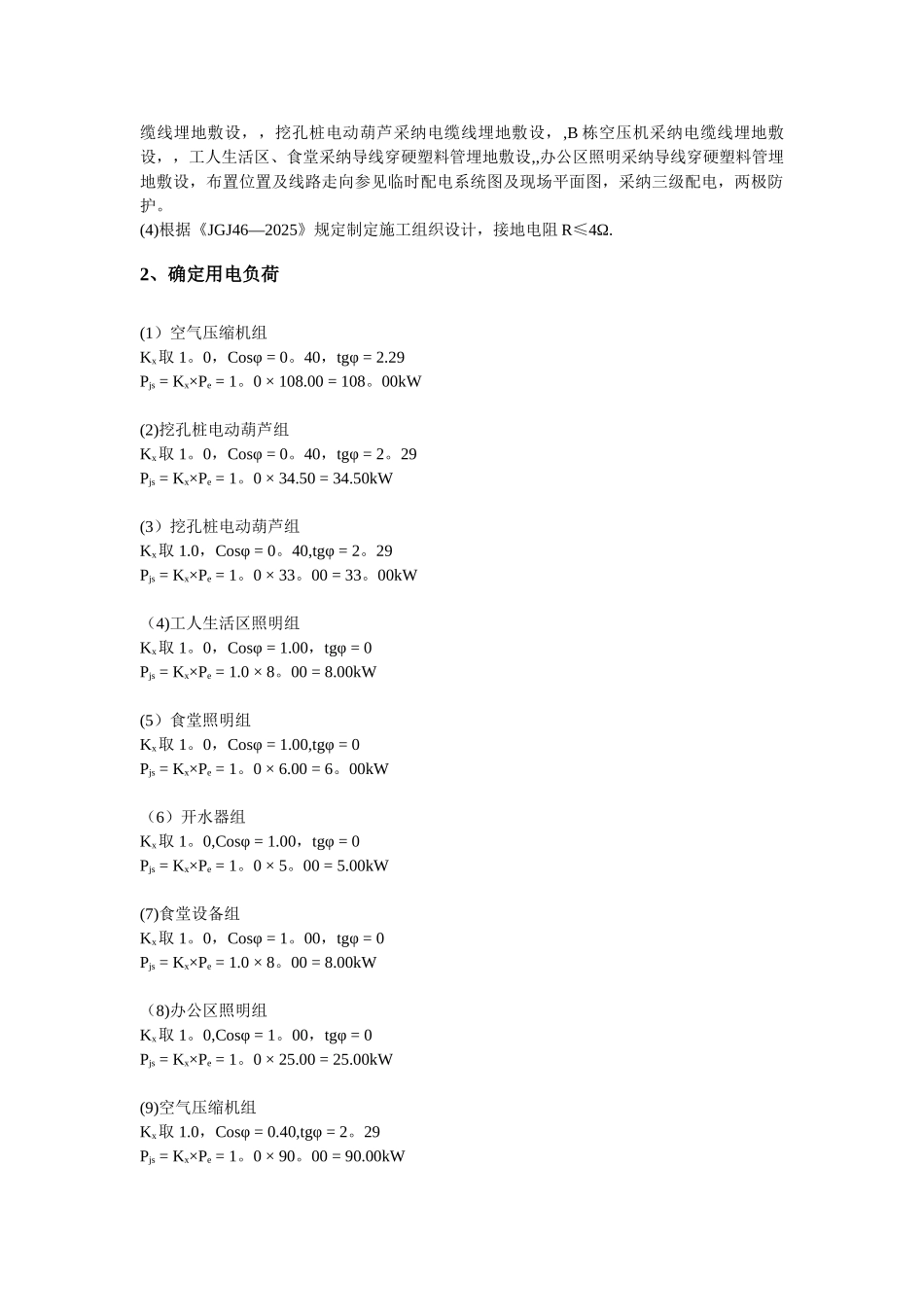

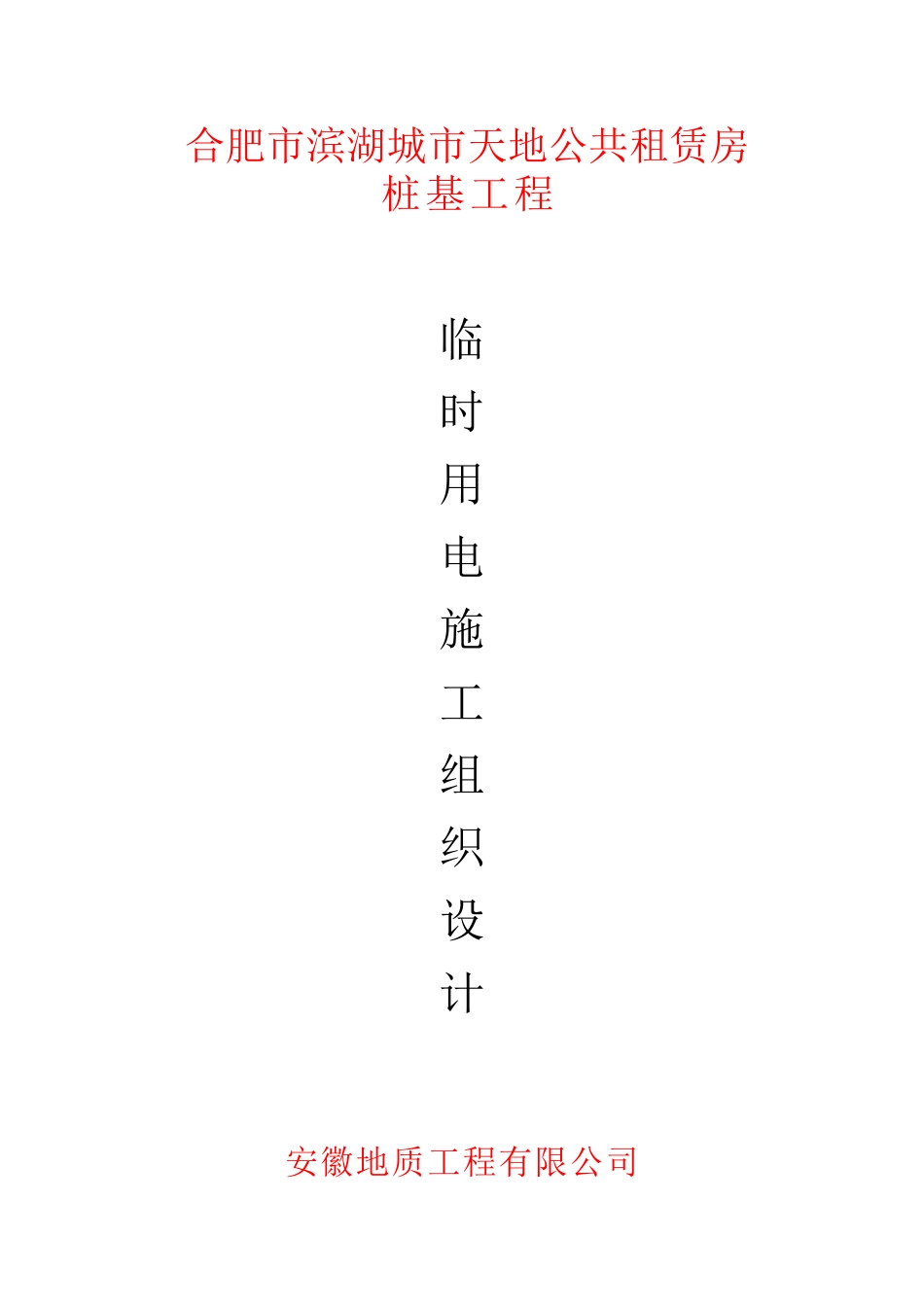

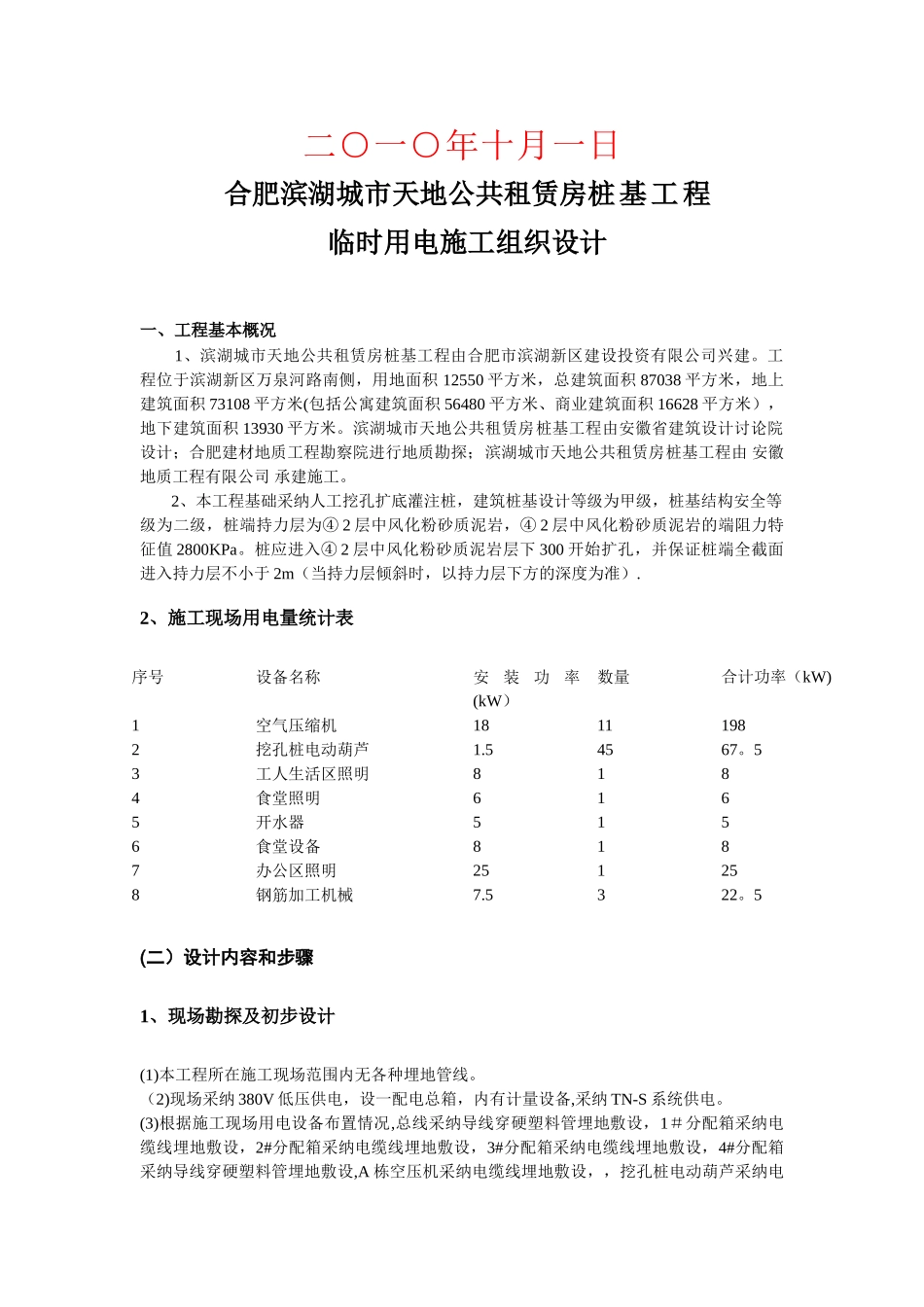

合肥市滨湖城市天地公共租赁房桩基工程临时用电施工组织设计安徽地质工程有限公司二○一○年十月一日合肥滨湖城市天地公共租赁房桩基工程临时用电施工组织设计一、工程基本概况1、滨湖城市天地公共租赁房桩基工程由合肥市滨湖新区建设投资有限公司兴建。工程位于滨湖新区万泉河路南侧，用地面积 12550 平方米，总建筑面积 87038 平方米，地上建筑面积 73108 平方米(包括公寓建筑面积 56480 平方米、商业建筑面积 16628 平方米），地下建筑面积 13930 平方米。滨湖城市天地公共租赁房桩基工程由安徽省建筑设计讨论院设计；合肥建材地质工程勘察院进行地质勘探；滨湖城市天地公共租赁房桩基工程由 安徽地质工程有限公司 承建施工。2、本工程基础采纳人工挖孔扩底灌注桩，建筑桩基设计等级为甲级，桩基结构安全等级为二级，桩端持力层为④ 2 层中风化粉砂质泥岩，④ 2 层中风化粉砂质泥岩的端阻力特征值 2800KPa。桩应进入④ 2 层中风化粉砂质泥岩层下 300 开始扩孔，并保证桩端全截面进入持力层不小于 2m（当持力层倾斜时，以持力层下方的深度为准）.2、施工现场用电量统计表序号设备名称安装功率(kW）数量合计功率（kW)1空气压缩机18111982挖孔桩电动葫芦1.54567。53工人生活区照明8184食堂照明6165开水器5156食堂设备8187办公区照明251258钢筋加工机械7.5322。5(二）设计内容和步骤1、现场勘探及初步设计(1)本工程所在施工现场范围内无各种埋地管线。（2)现场采纳 380V 低压供电，设一配电总箱，内有计量设备,采纳 TN-S 系统供电。(3)根据施工现场用电设备布置情况,总线采纳导线穿硬塑料管埋地敷设，1＃分配箱采纳电缆线埋地敷设，2#分配箱采纳电缆线埋地敷设，3#分配箱采纳电缆线埋地敷设，4#分配箱采纳导线穿硬塑料管埋地敷设,A 栋空压机采纳电缆线埋地敷设，，挖孔桩电动葫芦采纳电缆线埋地敷设，，挖孔桩电动葫芦采纳电缆线埋地敷设，,B 栋空压机采纳电缆线埋地敷设，，工人生活区、食堂采纳导线穿硬塑料管埋地敷设,,办公区照明采纳导线穿硬塑料管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，两极防护。(4)根据《JGJ46—2025》规定制定施工组织设计，接地电阻 R≤4Ω.2、确定用电负荷(1）空气压缩机组Kx取 1。0，Cosφ = 0。40，tgφ = 2.29Pjs = Kx×Pe = 1。0 × 108.00 = 108。00kW(2)挖孔桩电动葫芦组Kx取 1。0，Cosφ = 0。40，tgφ = 2。29Pjs = Kx...
