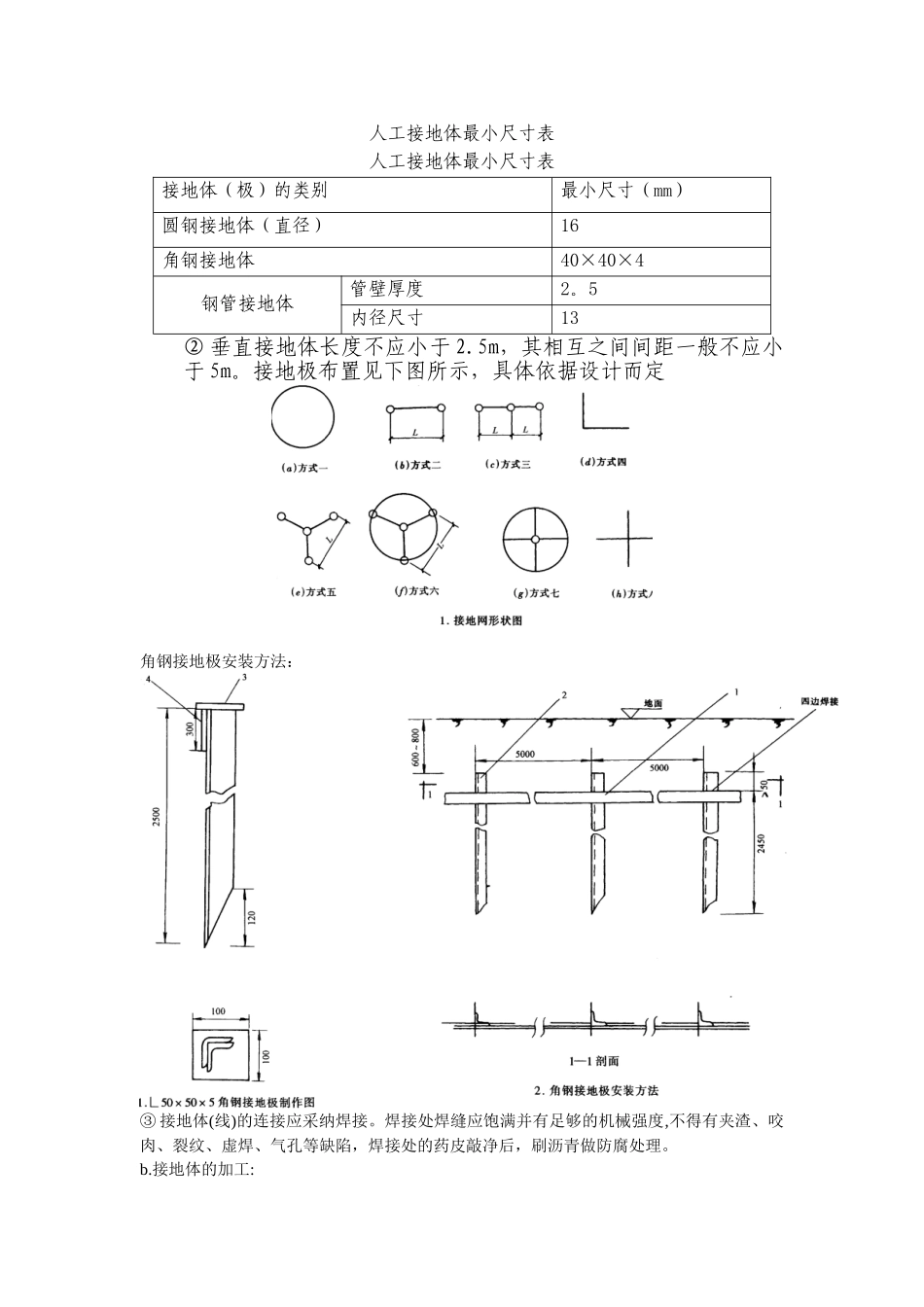

人工接地体最小尺寸表

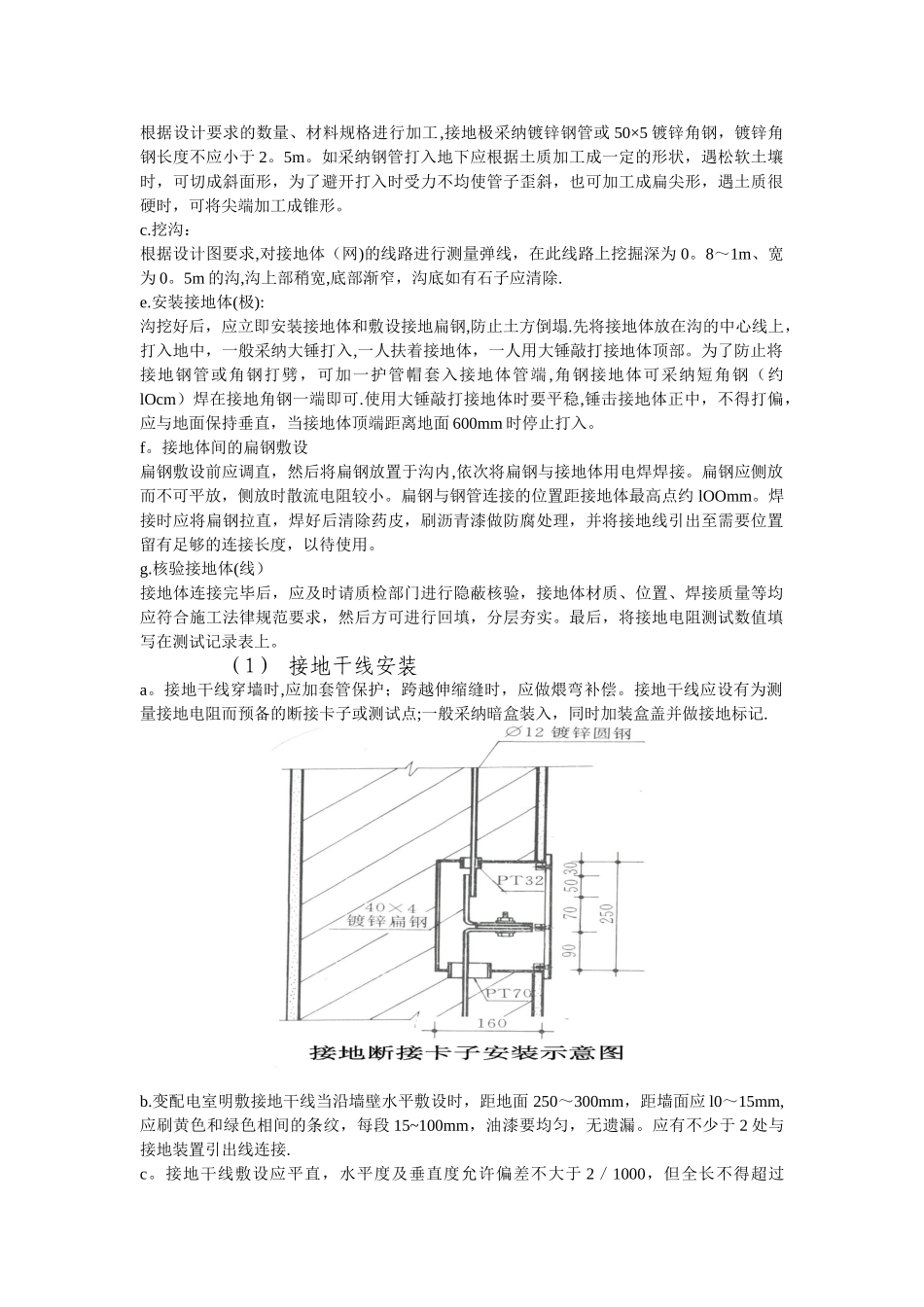

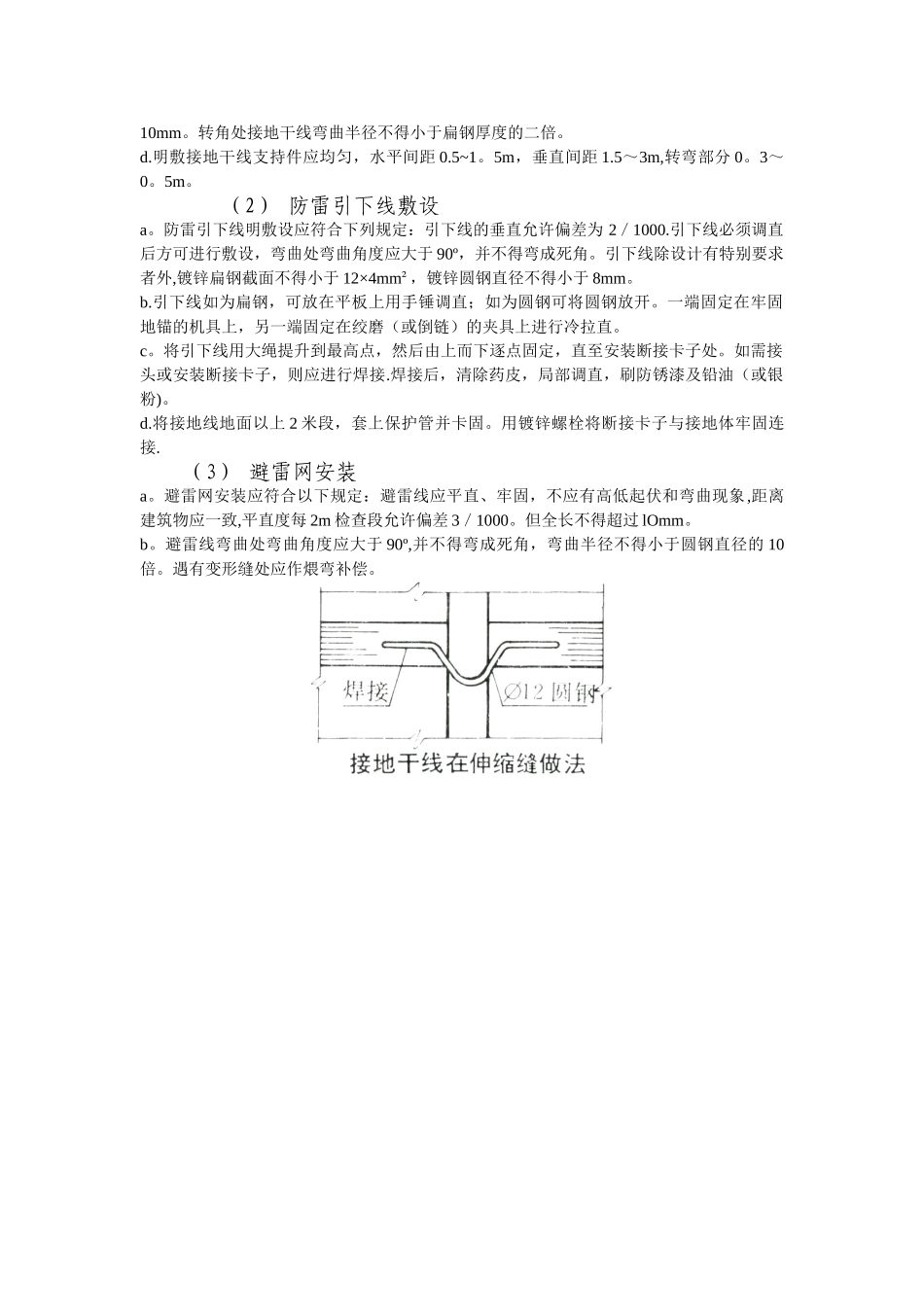

人工接地体最小尺寸表人工接地体最小尺寸表接地体（极）的类别最小尺寸（mm）圆钢接地体（直径）16角钢接地体40×40×4钢管接地体管壁厚度2。5内径尺寸13② 垂直接地体长度不应小于 2.5m，其相互之间间距一般不应小于 5m。接地极布置见下图所示，具体依据设计而定角钢接地极安装方法：③ 接地体(线)的连接应采纳焊接。焊接处焊缝应饱满并有足够的机械强度,不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。b.接地体的加工:根据设计要求的数量、材料规格进行加工,接地极采纳镀锌钢管或 50×5 镀锌角钢，镀锌角钢长度不应小于 2。5m。如采纳钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避开打入时受力不均使管子歪斜，也可加工成扁尖形，遇土质很硬时，可将尖端加工成锥形。c.挖沟：根据设计图要求,对接地体（网)的线路进行测量弹线，在此线路上挖掘深为 0。8～1m、宽为 0。5m 的沟,沟上部稍宽,底部渐窄，沟底如有石子应清除.e.安装接地体(极):沟挖好后，应立即安装接地体和敷设接地扁钢,防止土方倒塌.先将接地体放在沟的中心线上，打入地中，一般采纳大锤打入,一人扶着接地体，一人用大锤敲打接地体顶部。为了防止将接地钢管或角钢打劈，可加一护管帽套入接地体管端 ,角钢接地体可采纳短角钢（约lOcm）焊在接地角钢一端即可.使用大锤敲打接地体时要平稳,锤击接地体正中，不得打偏，应与地面保持垂直，当接地体顶端距离地面 600mm 时停止打入。f。接地体间的扁钢敷设扁钢敷设前应调直，然后将扁钢放置于沟内,依次将扁钢与接地体用电焊焊接。扁钢应侧放而不可平放，侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约 lOOmm。焊接时应将扁钢拉直，焊好后清除药皮，刷沥青漆做防腐处理，并将接地线引出至需要位置留有足够的连接长度，以待使用。g.核验接地体(线）接地体连接完毕后，应及时请质检部门进行隐蔽核验，接地体材质、位置、焊接质量等均应符合施工法律规范要求，然后方可进行回填，分层夯实。最后，将接地电阻测试数值填写在测试记录表上。（1） 接地干线安装a。接地干线穿墙时,应加套管保护；跨越伸缩缝时，应做煨弯补偿。接地干线应设有为测量接地电阻而预备的断接卡子或测试点;一般采纳暗盒装入，同时加装盒盖并做接地标记.b.变配电室明敷接地干线当沿墙壁水平敷设时，距地面 250～300mm，距墙面应 l0～15mm,应刷黄色和绿色相间的条纹，每段 1...
