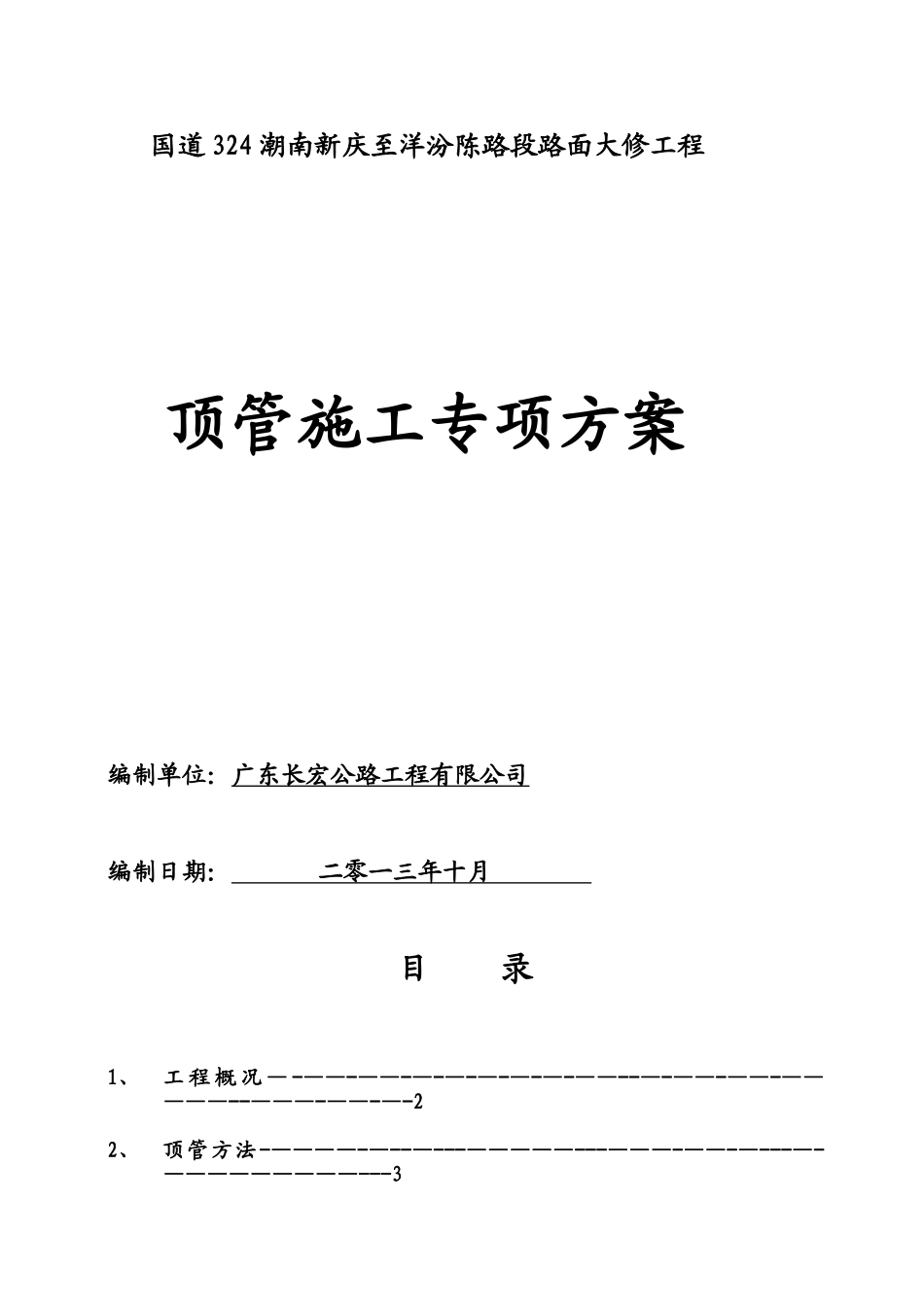

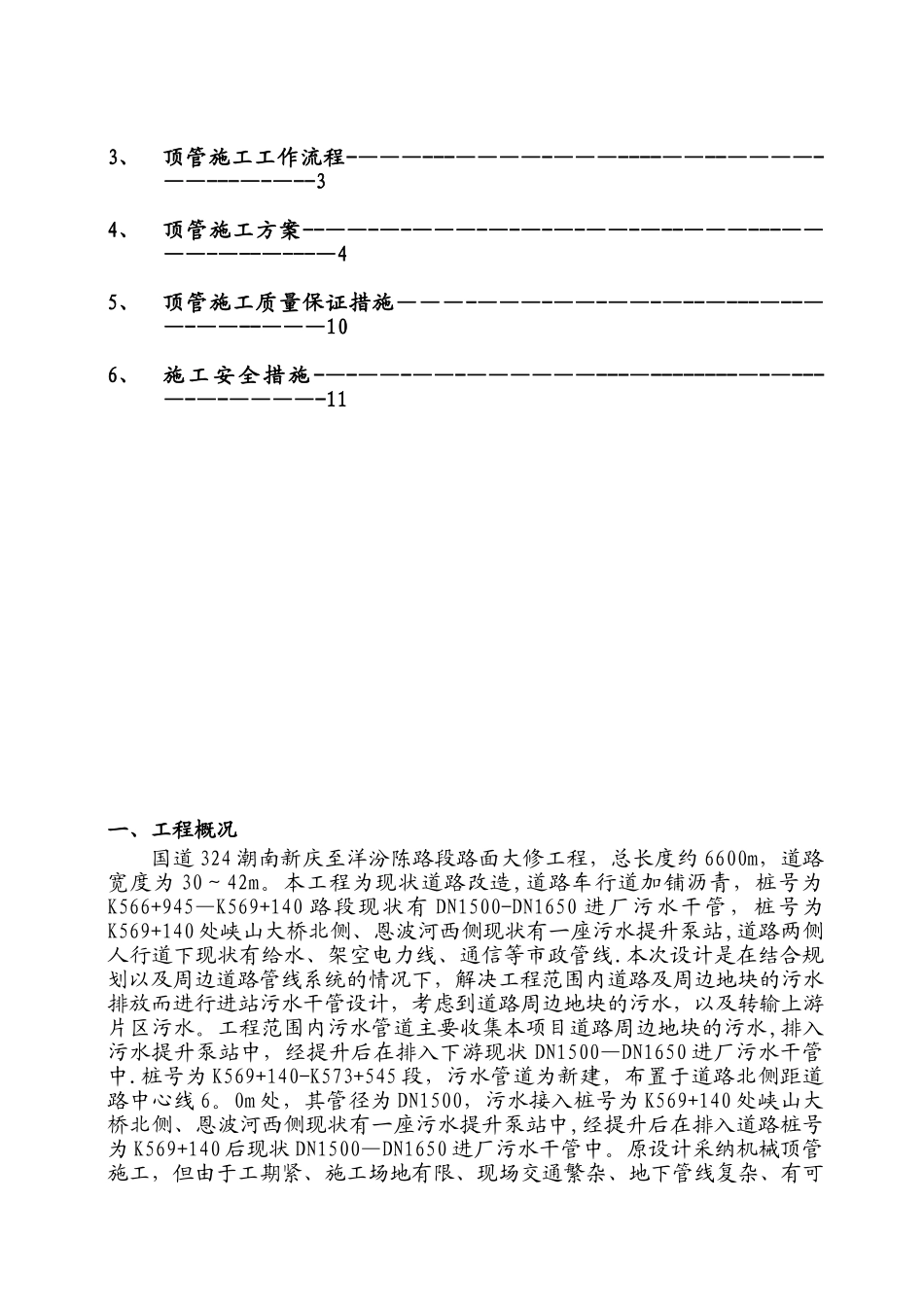

国道 324 潮南新庆至洋汾陈路段路面大修工程顶管施工专项方案编制单位：广东长宏公路工程有限公司编制日期： 二零一三年十月 目 录1、工 程 概 况 — -——-——-—-—-—-—-—-——--—-——-——-—————--———-——-—-22、顶管方法-————-—--—---—————---———-——-—---—-—————————---33、顶管施工工作流程-———---————-———----——--————-——---—-—--34、顶管施工方案--——-—-———-—-—-—-——-—--———---————-—--—---—45、顶管施工质量保证措施———-———-——-——-—--—---—--——-——--———106、施 工 安 全 措 施 -—-——-——-——————---—--------—-—---—-—-————-11一、工程概况国道 324 潮南新庆至洋汾陈路段路面大修工程，总长度约 6600m，道路宽度为 30～42m。本工程为现状道路改造,道路车行道加铺沥青，桩号为K566+945—K569+140 路段现状有 DN1500-DN1650 进厂污水干管，桩号为K569+140 处峡山大桥北侧、恩波河西侧现状有一座污水提升泵站,道路两侧人行道下现状有给水、架空电力线、通信等市政管线.本次设计是在结合规划以及周边道路管线系统的情况下，解决工程范围内道路及周边地块的污水排放而进行进站污水干管设计，考虑到道路周边地块的污水，以及转输上游片区污水。工程范围内污水管道主要收集本项目道路周边地块的污水,排入污水提升泵站中，经提升后在排入下游现状 DN1500—DN1650 进厂污水干管中.桩号为 K569+140-K573+545 段，污水管道为新建，布置于道路北侧距道路中心线 6。0m 处，其管径为 DN1500，污水接入桩号为 K569+140 处峡山大桥北侧、恩波河西侧现状有一座污水提升泵站中,经提升后在排入道路桩号为 K569+140 后现状 DN1500—DN1650 进厂污水干管中。原设计采纳机械顶管施工，但由于工期紧、施工场地有限、现场交通繁杂、地下管线复杂、有可能遇上地下障碍物等情况，将影响本工程机械顶管正常施工的不利因素，如遇特别情况可将本工程中的部分顶管工程改用人工配合机械顶进。管材采纳DN1500 的纵向Ⅲ级钢筋混凝土内衬胶顶管。。本 工 程 设 计 上 有 DN1500 纵 向 Ⅲ 级 钢 筋 混 凝 土 内 衬 胶 顶 管4758m，Φ1000 顶管中间井 13 座,Φ2200 顶管中间井 12 座,7000*4000 方形顶管工作井 12 座，Φ4000 圆形顶管接收井 15 座，Φ7000 圆形顶管接...
