人货电梯接料平台外架搭设方案

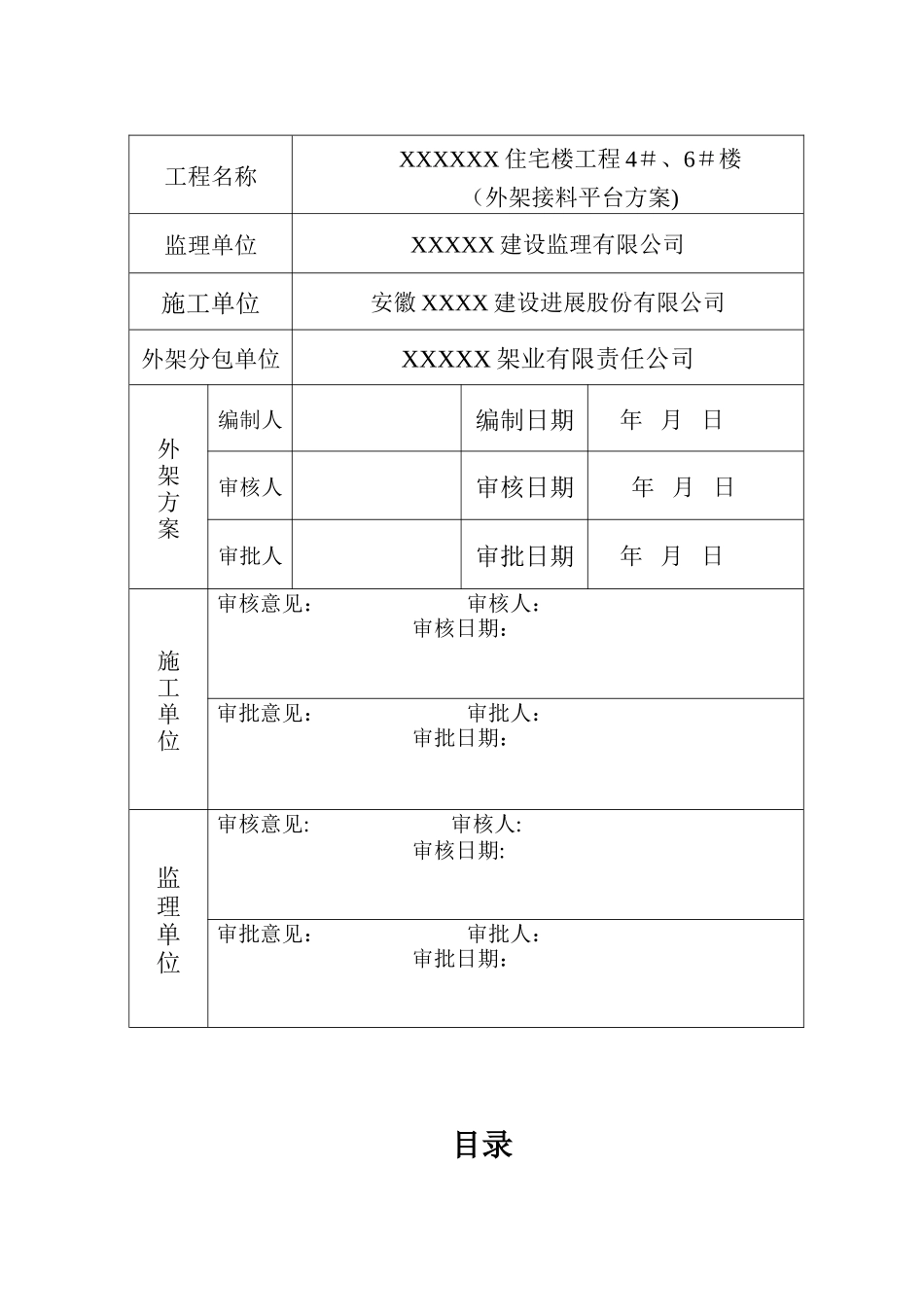

人货电梯接料平台外 架 搭 设 方 案会 签 栏工程名称XXXXXX 住宅楼工程 4＃、6＃楼（外架接料平台方案)监理单位XXXXX 建设监理有限公司施工单位安徽 XXXX 建设进展股份有限公司外架分包单位XXXXX 架业有限责任公司外架方案编制人编制日期 年 月 日审核人审核日期 年 月 日审批人审批日期 年 月 日施工单位审核意见： 审核人： 审核日期：审批意见： 审批人： 审批日期：监理单位审核意见: 审核人: 审核日期:审批意见： 审批人： 审批日期：目录一、人货电梯处接料平台安全搭设要求 3二、人货电梯处接料平台设计计算 41、大横杆的计算 42、小横杆的计算 53、扣件抗滑力的计算 54、脚手架荷载标准值 65、立杆的稳定性计算 76、连墙件的计算 87、悬挑梁的受力计算 99、预埋环验算 10人货电梯接料平台搭设方案一、人货电梯处接料平台安全搭设要求1、人货电梯处的接料平台搭设采纳 φ48 的钢管，基础用 C25 砼浇筑厚 20cm，立杆底部采纳 50mm厚的木板或 12 槽钢通长铺设,遇悬挑层也随之悬挑，接料平台的尺寸为长 1.5m，宽为 0.8m.两边扶手的高度为 1。5m,用竹笆封死，接料平台应用厚 5cm 的木板铺实，禁止用竹笆或其它金属物代替。每层设活动式定型安全门，开启方向为内侧，应有专人管理，安全门的高度为 1。8m，用元钢或角铁做成,接料平台每层要与建筑物采纳刚性连结，其结点不少于两处，严禁将料台与人货电梯连接一体,料台与墙的间距不大于 10cm，并用木板铺实。2、料台前端因人货电梯需要采纳钢管双立杆搭设，下部铺设横向槽钢，立杆必须支撑在槽钢上,每立杆纵、横方向应设置扫地杆，立杆的纵向间距等于吊盘宽度增加 40～80cm（每边比吊盘超出20～40cm），不得把吊盘设在紧靠墙面位置，以确保视线清楚.料台立杆的横向间距不大于50cm。料台的层高与建筑物的层高相一致，大横杆与填芯杆应搭在小横杆上面，小横杆间距与立杆的纵向间距相同，大横杆间距与立杆的横向间距相同，并在其间设 1～2 根填芯杆件。在料台侧面必须设“之”字撑，以加强料台的刚度.3、料台应用 5cm 厚木板铺设，板与板之间不得留有间隙，木板应按纵向沿墙铺设，铺板应用木条连结钉牢，使铺板成为整块，料台铺板应里低外高，坡度约为 5°为宜，吊盘与料台、料台与建筑物间隙均不大于 10cm。4、平台两边各设前后两道独立斜拉钢丝绳，两道中的每一道均应做单道受力计算。钢丝绳分别拉接在 4 个拉节点上,与平台形成的...
