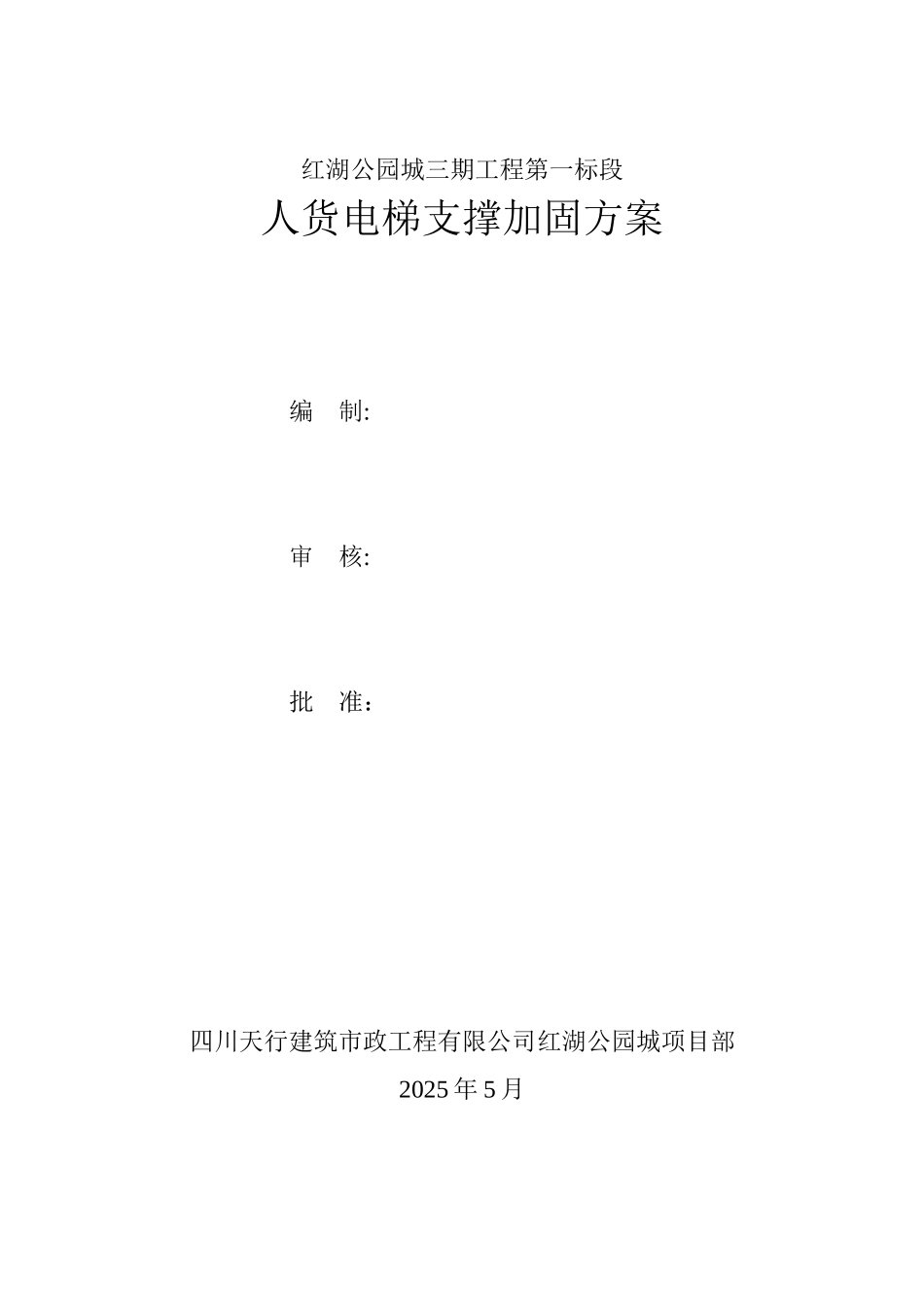

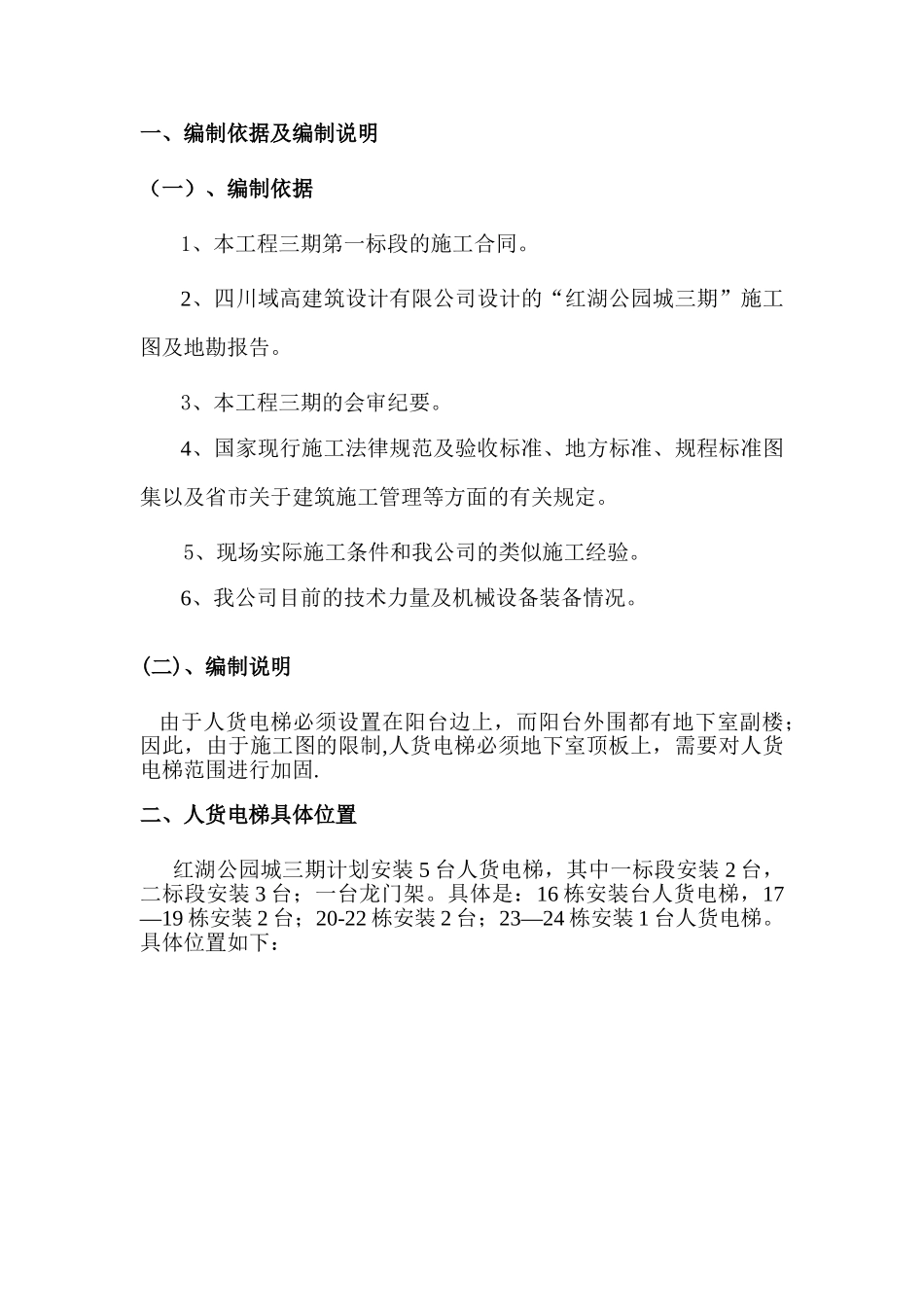

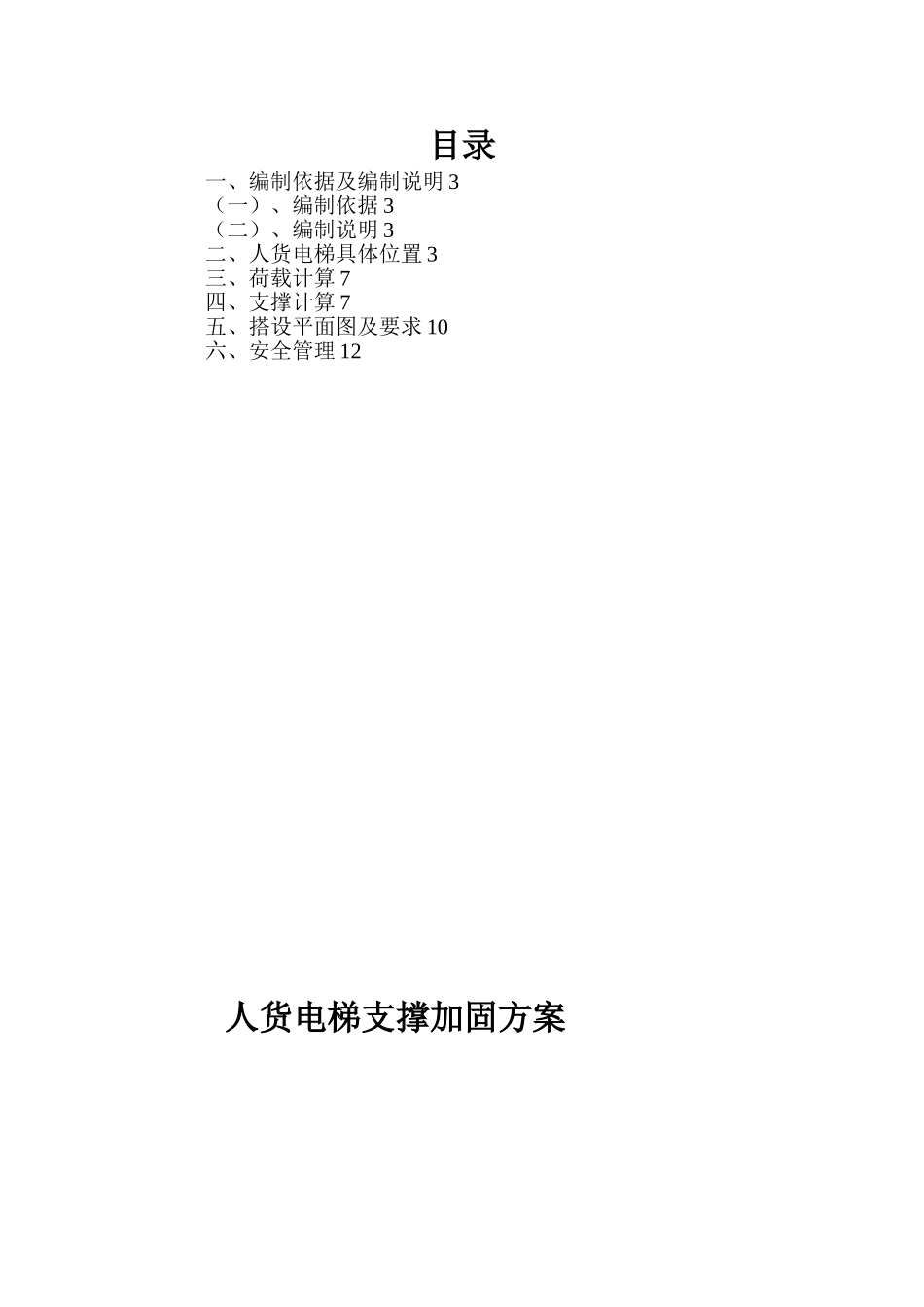

红湖公园城三期工程第一标段人货电梯支撑加固方案编 制:审 核:批 准：四川天行建筑市政工程有限公司红湖公园城项目部2025 年 5 月目录一、编制依据及编制说明 3（一）、编制依据 3（二）、编制说明 3二、人货电梯具体位置 3三、荷载计算 7四、支撑计算 7五、搭设平面图及要求 10六、安全管理 12人货电梯支撑加固方案一、编制依据及编制说明（一）、编制依据1、本工程三期第一标段的施工合同。2、四川域高建筑设计有限公司设计的“红湖公园城三期”施工图及地勘报告。3、本工程三期的会审纪要。4、国家现行施工法律规范及验收标准、地方标准、规程标准图集以及省市关于建筑施工管理等方面的有关规定。5、现场实际施工条件和我公司的类似施工经验。6、我公司目前的技术力量及机械设备装备情况。(二)、编制说明 由于人货电梯必须设置在阳台边上，而阳台外围都有地下室副楼；因此，由于施工图的限制,人货电梯必须地下室顶板上，需要对人货电梯范围进行加固.二、人货电梯具体位置红湖公园城三期计划安装 5 台人货电梯，其中一标段安装 2 台，二标段安装 3 台；一台龙门架。具体是：16 栋安装台人货电梯，17—19 栋安装 2 台；20-22 栋安装 2 台；23—24 栋安装 1 台人货电梯。具体位置如下：三、荷载计算1、人货电梯荷载 人货电梯基础上的荷载：P1=（吊笼+外笼+导轨+对重器+载重）＊2SC200/200TD 型升降机按 90 米高度计算；其参数为:吊笼重：2*1500KG；外笼重：1480KG；导轨重:60*150KG（共需 69 节，每节重 150KG)，对重器:无；吊笼载重：2*1500KG. P1=（2＊1500＊10+1480*10+60＊150＊10+0+2*2000＊10）＊2=349600（N）=349。6(KN）式中系数 2 是按«施工升降机说明书»中规定取值，偏于安全。2、施工升降机基础荷载计算 施工升降机基础设计为 4400＊3800*300mm,钢筋为二级钢 12,间距200 毫米，双层双向,具体见施工电梯安装方案。P2=4。4*3。8＊0.3＊25=125。4 (KN）P= P1+ P2 =349.6+125.4=475（KN）3、在 4.4*3.8 米的范围内,要承受 475KN 的荷载，每平方米承受：Q=475/（4.4*3.8）=28.41KN/㎡四、支撑计算按每平方米承受 28。41KN/平方米计算.采纳钢管加顶托的支撑方法，以钢管 48*3。5 支撑，钢管上部为顶托;上部水平钢管距顶板的距离不大于 200 毫米。计算依据 1《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2001）。计算依据 2《施工技术》2025.3。《扣件式钢管模板高...
