人防工程测量方案

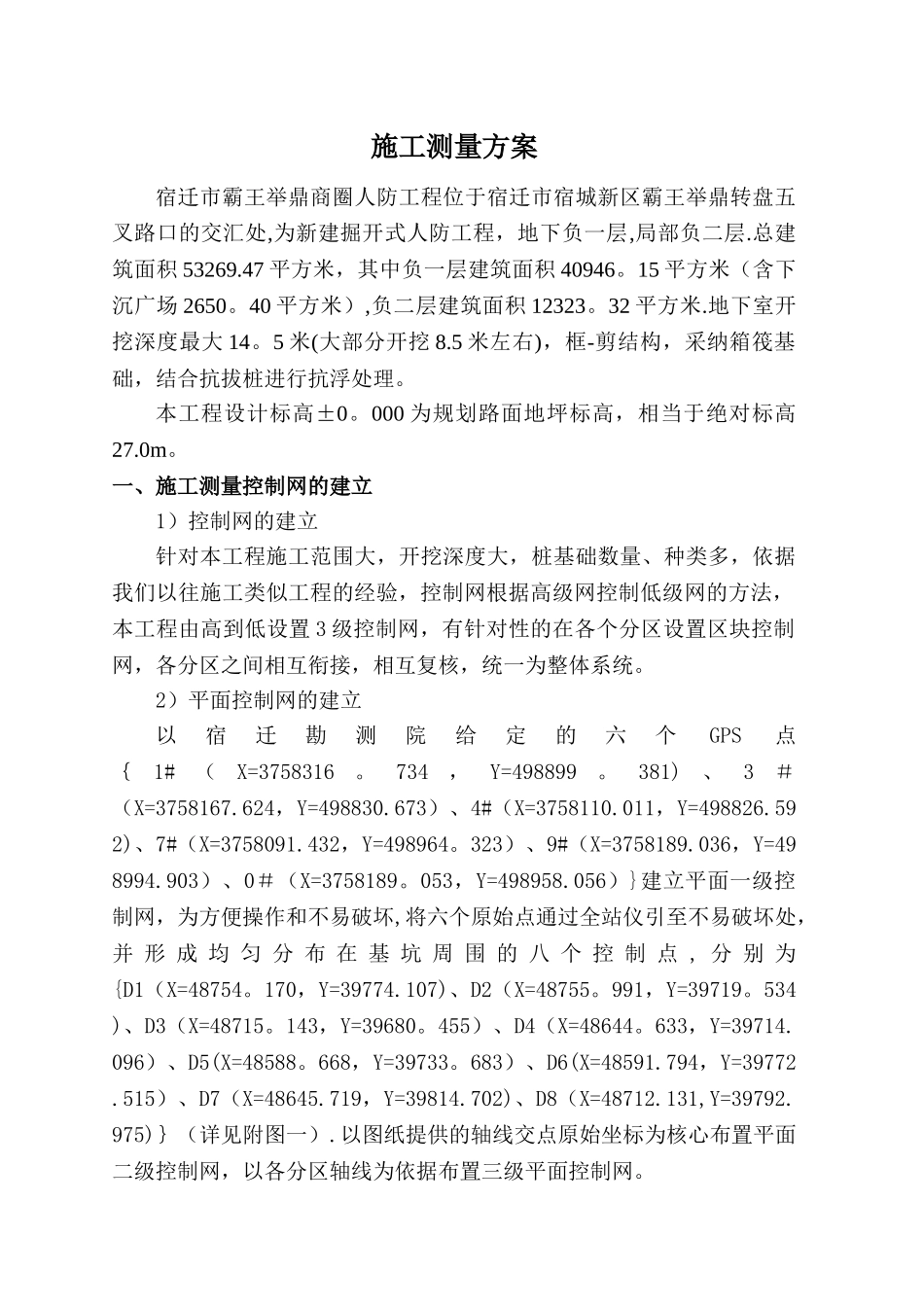

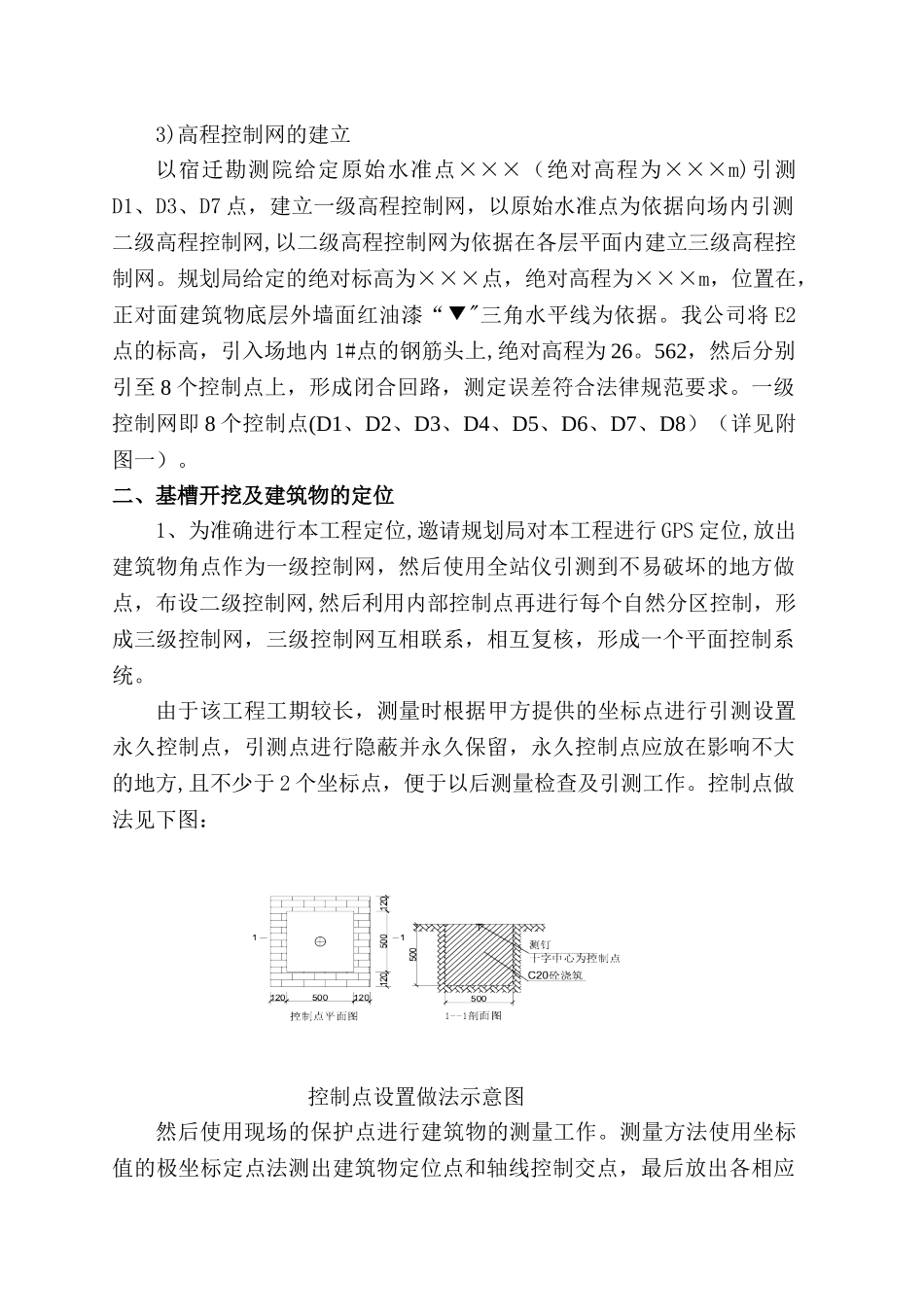

施工测量方案宿迁市霸王举鼎商圈人防工程位于宿迁市宿城新区霸王举鼎转盘五叉路口的交汇处,为新建掘开式人防工程，地下负一层,局部负二层.总建筑面积 53269.47 平方米，其中负一层建筑面积 40946。15 平方米（含下沉广场 2650。40 平方米）,负二层建筑面积 12323。32 平方米.地下室开挖深度最大 14。5 米(大部分开挖 8.5 米左右)，框-剪结构，采纳箱筏基础，结合抗拔桩进行抗浮处理。本工程设计标高±0。000 为规划路面地坪标高，相当于绝对标高27.0m。一、施工测量控制网的建立1）控制网的建立针对本工程施工范围大，开挖深度大，桩基础数量、种类多，依据我们以往施工类似工程的经验，控制网根据高级网控制低级网的方法，本工程由高到低设置 3 级控制网，有针对性的在各个分区设置区块控制网，各分区之间相互衔接，相互复核，统一为整体系统。2）平面控制网的建立以宿迁勘测院给定的六个GPS点｛1#（X=3758316。734，Y=498899。381)、3＃（X=3758167.624，Y=498830.673）、4#（X=3758110.011，Y=498826.592)、7#（X=3758091.432，Y=498964。323）、9#（X=3758189.036，Y=498994.903）、0＃（X=3758189。053，Y=498958.056）}建立平面一级控制网，为方便操作和不易破坏,将六个原始点通过全站仪引至不易破坏处，并 形 成 均 匀 分 布 在 基 坑 周 围 的 八 个 控 制 点 , 分 别 为{D1（X=48754。170，Y=39774.107)、D2（X=48755。991，Y=39719。534)、D3（X=48715。143，Y=39680。455）、D4（X=48644。633，Y=39714.096）、D5(X=48588。668，Y=39733。683）、D6(X=48591.794，Y=39772.515）、D7（X=48645.719，Y=39814.702)、D8（X=48712.131,Y=39792.975)｝（详见附图一）.以图纸提供的轴线交点原始坐标为核心布置平面二级控制网，以各分区轴线为依据布置三级平面控制网。3)高程控制网的建立以宿迁勘测院给定原始水准点×××（绝对高程为×××m)引测D1、D3、D7 点，建立一级高程控制网，以原始水准点为依据向场内引测二级高程控制网,以二级高程控制网为依据在各层平面内建立三级高程控制网。规划局给定的绝对标高为×××点，绝对高程为×××m，位置在，正对面建筑物底层外墙面红油漆“▼"三角水平线为依据。我公司将 E2点的标高，引入场地内 1#点的钢筋头上,绝对高程为 26。562，然后分别引至 8 个控制点上，形成闭合回路，测定误差符合法律规范要求。一级控制网即 8 个控制点(D1、D2、D3、D4、D5...
