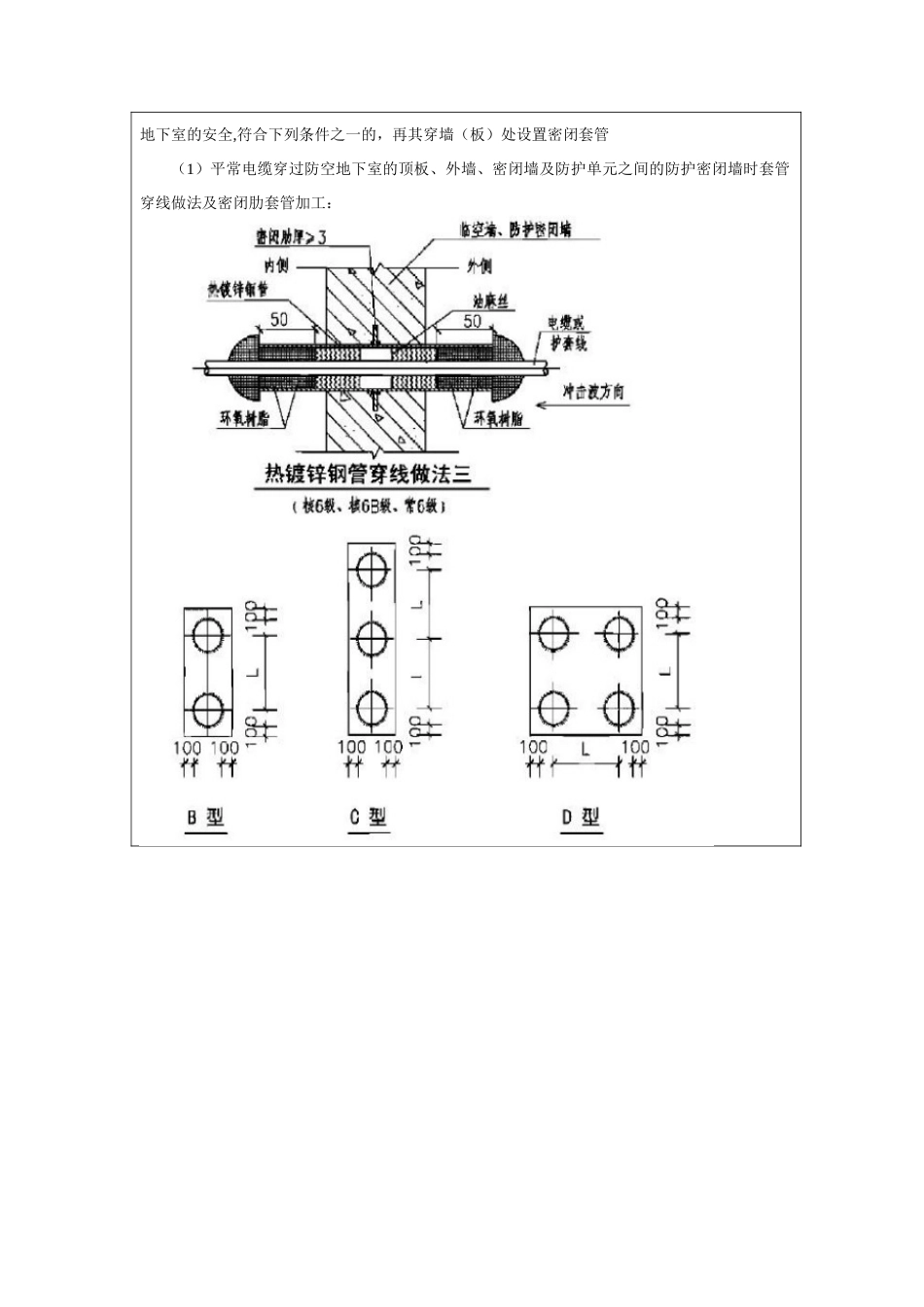

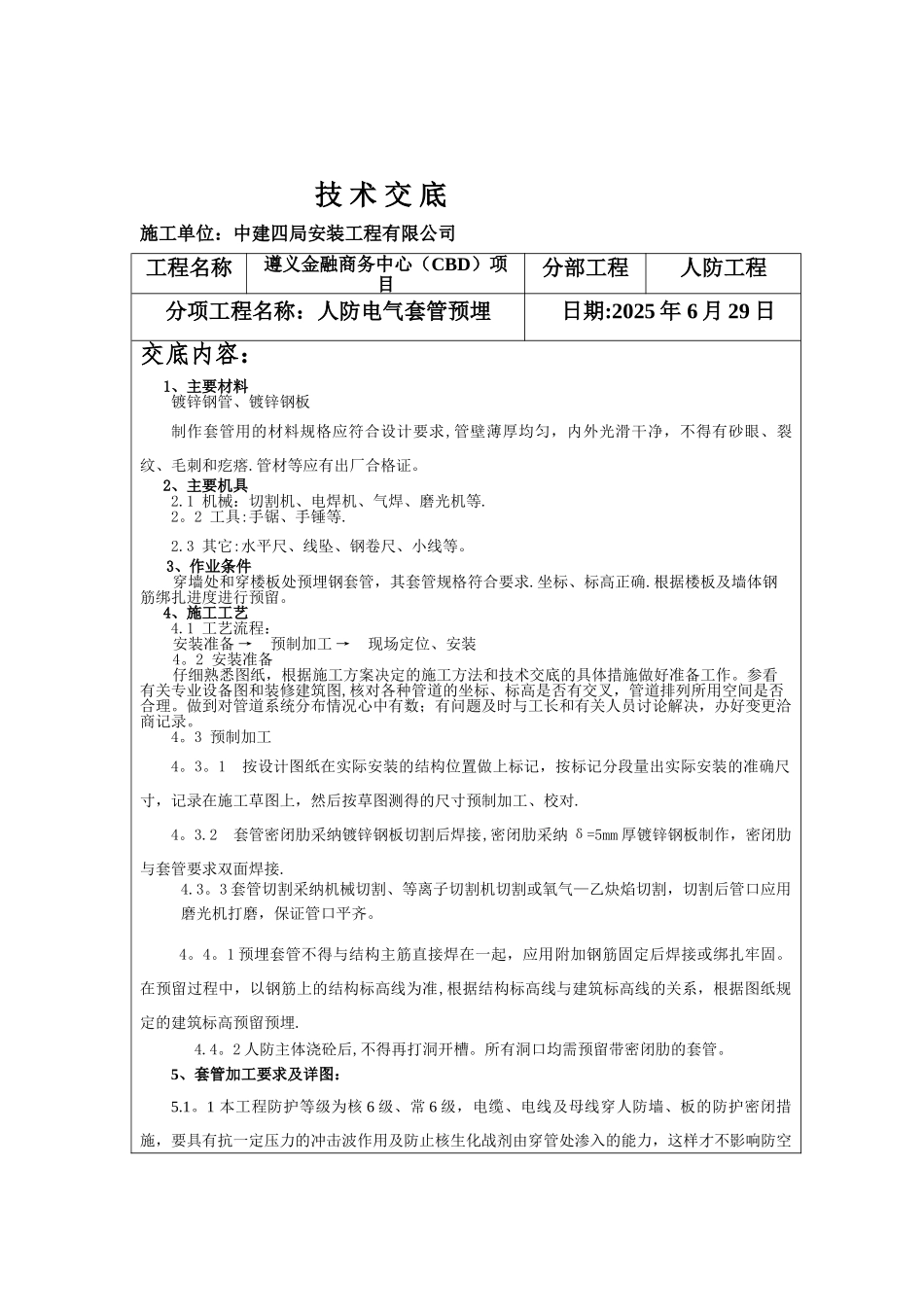

技 术 交 底 施工单位：中建四局安装工程有限公司工程名称遵义金融商务中心（CBD）项目分部工程人防工程分项工程名称：人防电气套管预埋日期:2025 年 6 月 29 日交底内容：1、主要材料 镀锌钢管、镀锌钢板 制作套管用的材料规格应符合设计要求,管壁薄厚均匀，内外光滑干净，不得有砂眼、裂纹、毛刺和疙瘩.管材等应有出厂合格证。2、主要机具 2.1 机械：切割机、电焊机、气焊、磨光机等. 2。2 工具:手锯、手锤等. 2.3 其它:水平尺、线坠、钢卷尺、小线等。3、作业条件 穿墙处和穿楼板处预埋钢套管，其套管规格符合要求.坐标、标高正确.根据楼板及墙体钢筋绑扎进度进行预留。 4、施工工艺 4.1 工艺流程： 安装准备 →预制加工 →现场定位、安装 4。2 安装准备 仔细熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图,核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。做到对管道系统分布情况心中有数；有问题及时与工长和有关人员讨论解决，办好变更洽商记录。 4。3 预制加工 4。3。1 按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工、校对.4。3.2 套管密闭肋采纳镀锌钢板切割后焊接,密闭肋采纳 δ=5mm 厚镀锌钢板制作，密闭肋与套管要求双面焊接.4.3。3 套管切割采纳机械切割、等离子切割机切割或氧气—乙炔焰切割，切割后管口应用磨光机打磨，保证管口平齐。 4。4。1 预埋套管不得与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。在预留过程中，以钢筋上的结构标高线为准,根据结构标高线与建筑标高线的关系，根据图纸规定的建筑标高预留预埋. 4.4。2 人防主体浇砼后,不得再打洞开槽。所有洞口均需预留带密闭肋的套管。5、套管加工要求及详图： 5.1。1 本工程防护等级为核 6 级、常 6 级，电缆、电线及母线穿人防墙、板的防护密闭措施，要具有抗一定压力的冲击波作用及防止核生化战剂由穿管处渗入的能力，这样才不影响防空地下室的安全,符合下列条件之一的，再其穿墙（板）处设置密闭套管（1）平常电缆穿过防空地下室的顶板、外墙、密闭墙及防护单元之间的防护密闭墙时套管穿线做法及密闭肋套管加工： 注：本工程穿墙管采纳 2.5mm 厚镀锌钢管，密闭肋采纳 5mm 厚镀锌钢板加工。(2）战时电气套管穿过防空地下室的顶板、外墙、密闭...
