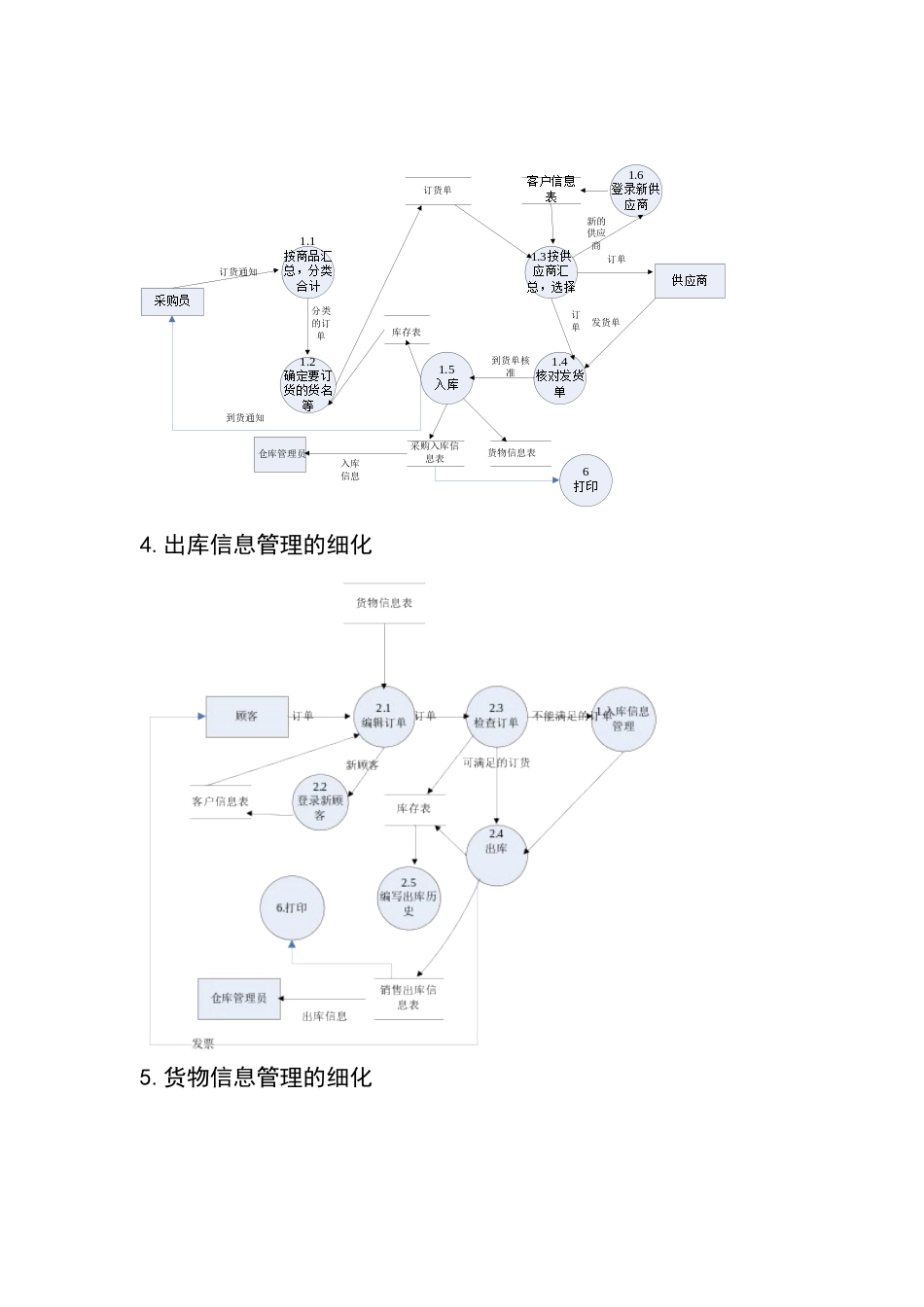

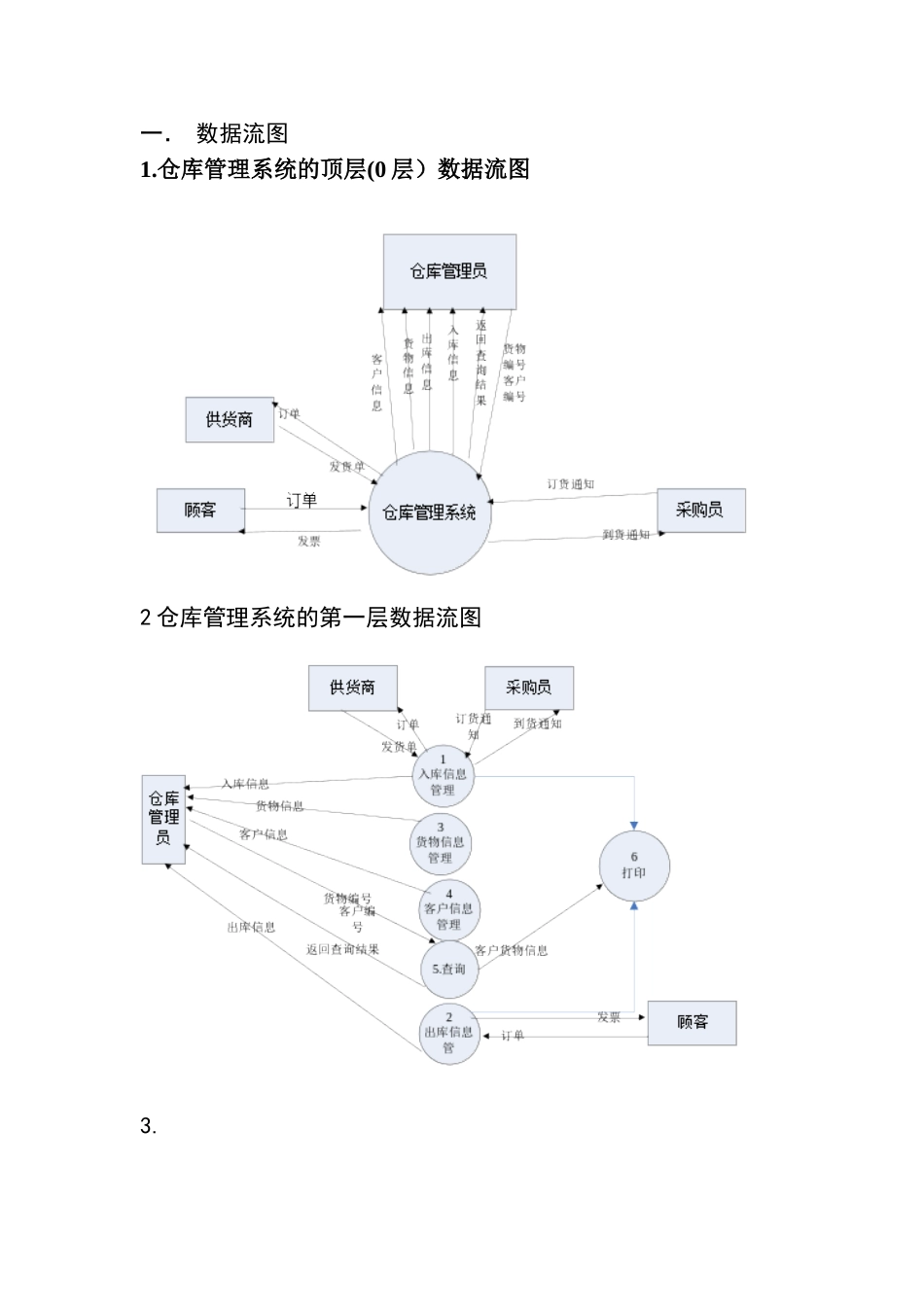

一． 数据流图1.仓库管理系统的顶层(0 层）数据流图2 仓库管理系统的第一层数据流图3.4.出库信息管理的细化5.货物信息管理的细化6.客户信息管理的细化7。查询的细化二。数据字典1。数据流（1）数据流名称：入库信息数据流别名：无说明：即将装入仓库的货物的信息数据流来源：采购入库信息表数据流流向:仓库管理员数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户编号+客户名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地数据流量：根据事物的需要，一般很频繁(2)数据流名称：出库信息数据流别名：无说明：销售后即将出库的货物的信息数据流来源：销售出库信息表数据流流向：仓库管理员数据流组成：货物编号+货物品名+货物规格+货物数量+货物售价+货物种类+客户类型+客户编号+客户名称+本次出货时间+货物产地数据流量：根据事物的需要，一般很频繁（3）数据流名称：货物信息数据流别名：无说明：对仓库中的所有货物的信息的统计数据流来源：货物信息表数据流流向：仓库管理员数据流组成：货物=货物编号+货物品名+货物规格+货物数量+货物进价+货物售价+货物种类数据流量： (4)数据流名称：客户信息：数据流别名：无说明：所有客户及供应商的信息。数据流来源：客户信息表数据流流向：仓库管理员数据流组成：客户=客户编号+客户名称+客户地址+客户电话+客户类型数据流量（5）数据流名称:订货通知数据流别名：无说明：当仓库中的货物不能满足顾客需求时,所发出的订货的信息数据流来源:采购员数据流流向:加工 1.1数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+供应商编号+供应商名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地数据流量（6）数据流名称：分类的订单数据流别名:无说明：按货物的种类将所需要订货的货物分类后的清单数据流来源：加工 1。1数据流流向:加工 1。2数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+供应商编号+供应商名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地数据流量 ： (7）数据流名称：订单数据流别名：无说明:所需要订购的货物的信息数据流来源：货物信息表，库存表及客户信息表数据流流向：供应商数据流组成：货物编号+货物品名+货物规格+货物数量+货物进价+货物种类+客户类型+客户编号+客户名称+本次采购员编号+本次采购员姓名+本次进货时间+货物产地数据流量：（8）数据流名称:发货单数据...
