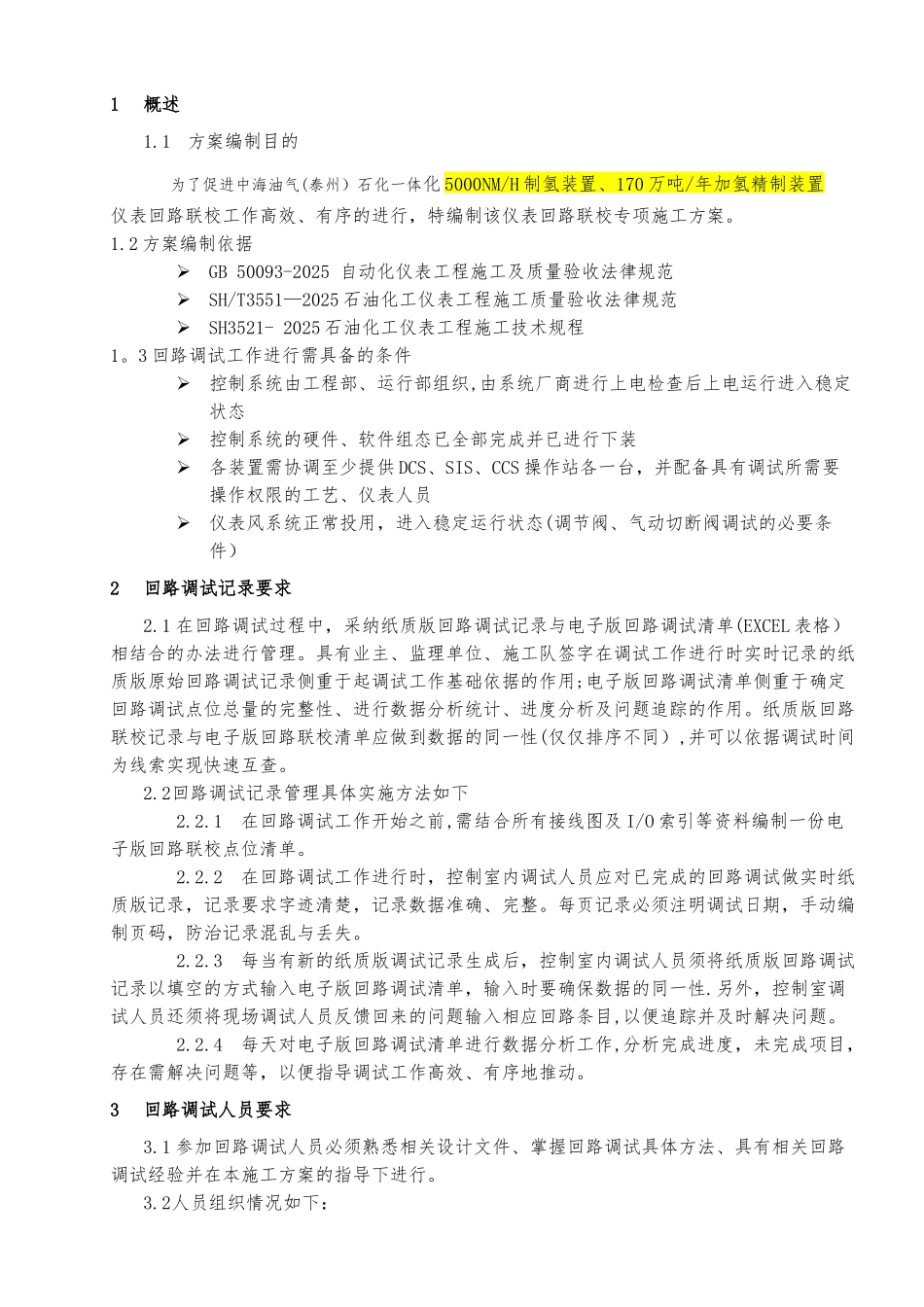

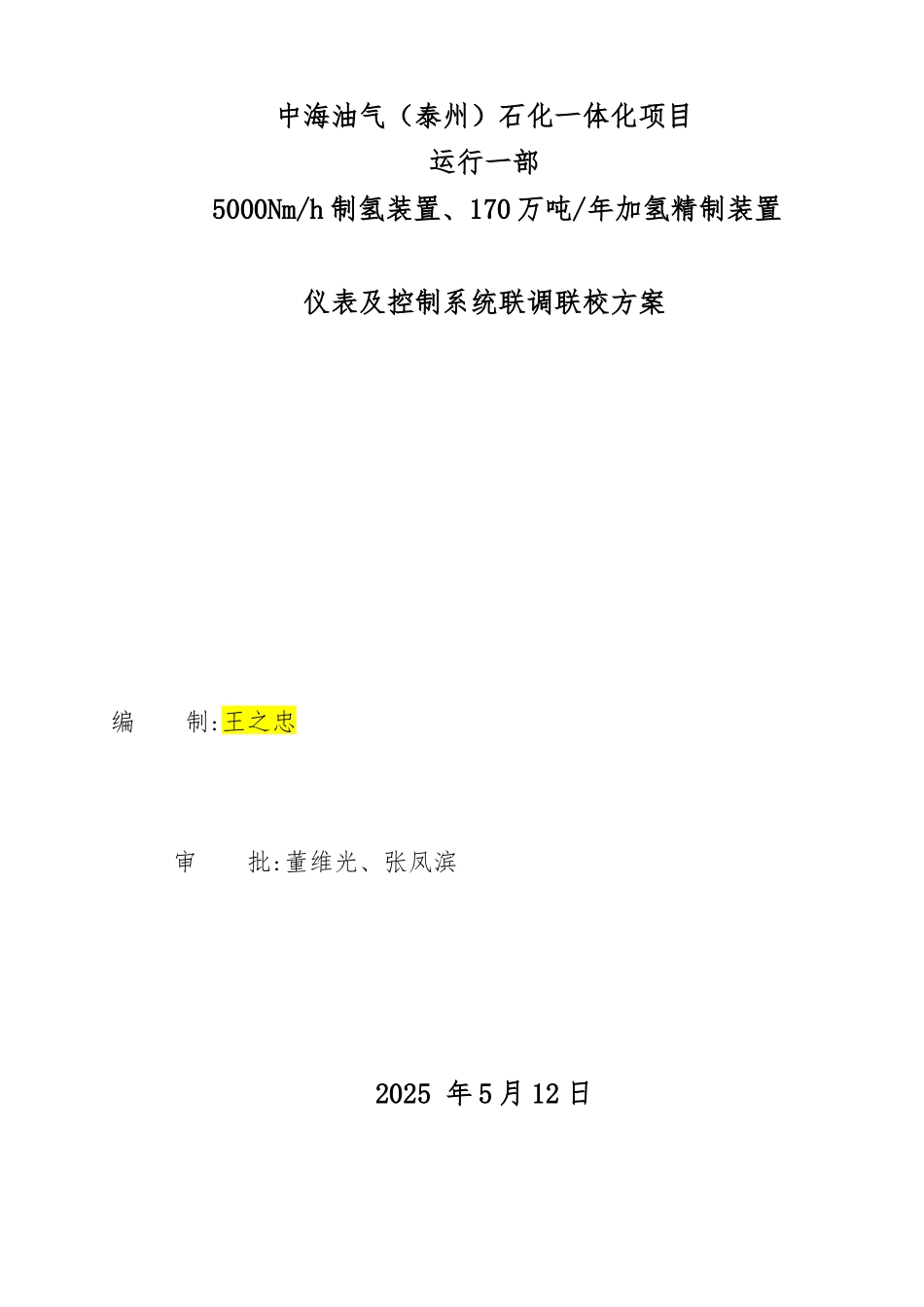

中海油气（泰州）石化一体化项目运行一部5000Nm/h 制氢装置、170 万吨/年加氢精制装置仪表及控制系统联调联校方案编 制:王之忠 审 批:董维光、张凤滨2025 年 5 月 12 日1概述1.1方案编制目的为了促进中海油气(泰州）石化一体化 5000NM/H 制氢装置、170 万吨/年加氢精制装置仪表回路联校工作高效、有序的进行，特编制该仪表回路联校专项施工方案。1.2 方案编制依据GB 50093-2025 自动化仪表工程施工及质量验收法律规范SH/T3551—2025 石油化工仪表工程施工质量验收法律规范SH3521- 2025 石油化工仪表工程施工技术规程1。3 回路调试工作进行需具备的条件控制系统由工程部、运行部组织,由系统厂商进行上电检查后上电运行进入稳定状态控制系统的硬件、软件组态已全部完成并已进行下装各装置需协调至少提供 DCS、SIS、CCS 操作站各一台，并配备具有调试所需要操作权限的工艺、仪表人员仪表风系统正常投用，进入稳定运行状态(调节阀、气动切断阀调试的必要条件）2回路调试记录要求2.1 在回路调试过程中，采纳纸质版回路调试记录与电子版回路调试清单(EXCEL 表格）相结合的办法进行管理。具有业主、监理单位、施工队签字在调试工作进行时实时记录的纸质版原始回路调试记录侧重于起调试工作基础依据的作用;电子版回路调试清单侧重于确定回路调试点位总量的完整性、进行数据分析统计、进度分析及问题追踪的作用。纸质版回路联校记录与电子版回路联校清单应做到数据的同一性(仅仅排序不同）,并可以依据调试时间为线索实现快速互查。2.2回路调试记录管理具体实施方法如下2.2.1在回路调试工作开始之前,需结合所有接线图及 I/O 索引等资料编制一份电子版回路联校点位清单。2.2.2在回路调试工作进行时，控制室内调试人员应对已完成的回路调试做实时纸质版记录，记录要求字迹清楚，记录数据准确、完整。每页记录必须注明调试日期，手动编制页码，防治记录混乱与丢失。2.2.3每当有新的纸质版调试记录生成后，控制室内调试人员须将纸质版回路调试记录以填空的方式输入电子版回路调试清单，输入时要确保数据的同一性.另外，控制室调试人员还须将现场调试人员反馈回来的问题输入相应回路条目,以便追踪并及时解决问题。2.2.4每天对电子版回路调试清单进行数据分析工作,分析完成进度，未完成项目，存在需解决问题等，以便指导调试工作高效、有序地推动。3回路调试人员要求3.1 参加回路调试人员必须熟悉相关设计文件、掌握回路...
