仪表管工程施工工艺手册

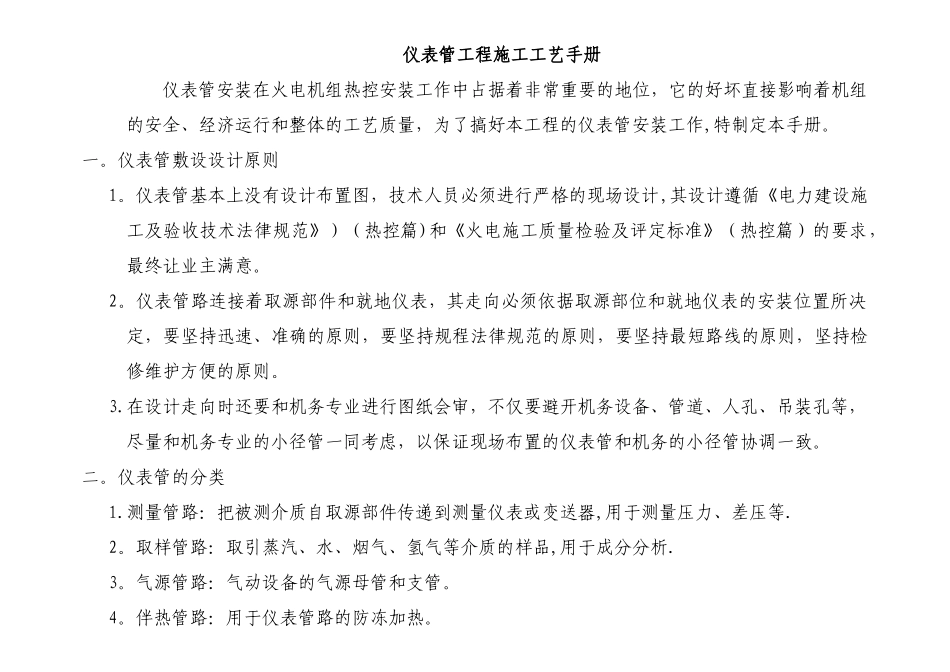

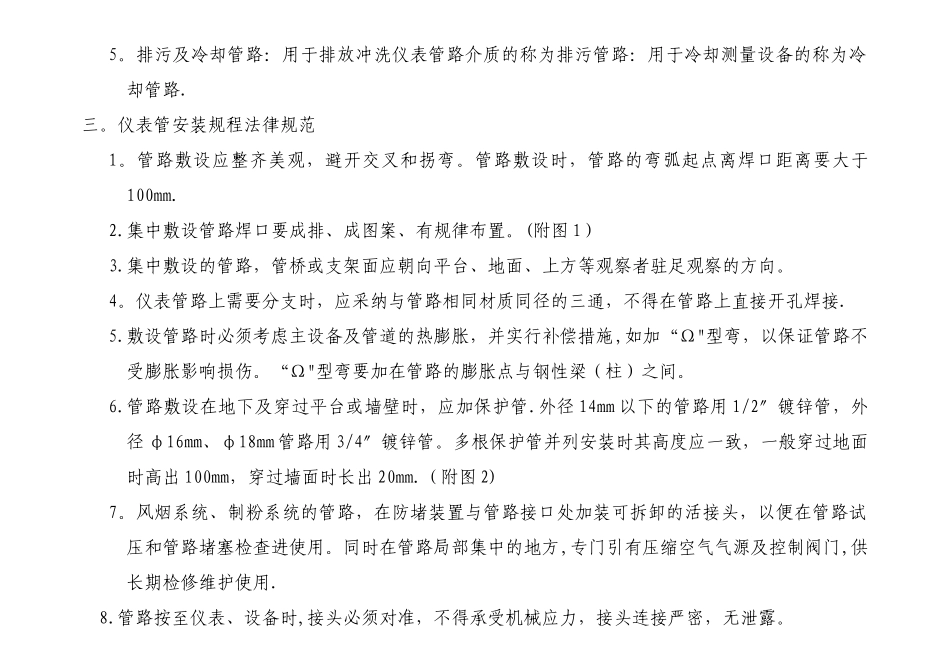

仪表管工程施工工艺手册仪表管安装在火电机组热控安装工作中占据着非常重要的地位，它的好坏直接影响着机组的安全、经济运行和整体的工艺质量，为了搞好本工程的仪表管安装工作,特制定本手册。一。仪表管敷设设计原则1。仪表管基本上没有设计布置图，技术人员必须进行严格的现场设计,其设计遵循《电力建设施工及验收技术法律规范》）（热控篇)和《火电施工质量检验及评定标准》（热控篇）的要求，最终让业主满意。2。仪表管路连接着取源部件和就地仪表，其走向必须依据取源部位和就地仪表的安装位置所决定，要坚持迅速、准确的原则，要坚持规程法律规范的原则，要坚持最短路线的原则，坚持检修维护方便的原则。3.在设计走向时还要和机务专业进行图纸会审，不仅要避开机务设备、管道、人孔、吊装孔等，尽量和机务专业的小径管一同考虑，以保证现场布置的仪表管和机务的小径管协调一致。二。仪表管的分类 1.测量管路：把被测介质自取源部件传递到测量仪表或变送器,用于测量压力、差压等. 2。取样管路：取引蒸汽、水、烟气、氢气等介质的样品,用于成分分析.3。气源管路：气动设备的气源母管和支管。4。伴热管路：用于仪表管路的防冻加热。5。排污及冷却管路：用于排放冲洗仪表管路介质的称为排污管路：用于冷却测量设备的称为冷却管路.三。仪表管安装规程法律规范1。管路敷设应整齐美观，避开交叉和拐弯。管路敷设时，管路的弯弧起点离焊口距离要大于100mm. 2.集中敷设管路焊口要成排、成图案、有规律布置。(附图 1）3.集中敷设的管路，管桥或支架面应朝向平台、地面、上方等观察者驻足观察的方向。4。仪表管路上需要分支时，应采纳与管路相同材质同径的三通，不得在管路上直接开孔焊接.5.敷设管路时必须考虑主设备及管道的热膨胀，并实行补偿措施,如加“Ω"型弯，以保证管路不受膨胀影响损伤。“Ω"型弯要加在管路的膨胀点与钢性梁（柱）之间。6.管路敷设在地下及穿过平台或墙壁时，应加保护管.外径 14mm 以下的管路用 1/2″镀锌管，外径 φ16mm、φ18mm 管路用 3/4″镀锌管。多根保护管并列安装时其高度应一致，一般穿过地面时高出 100mm，穿过墙面时长出 20mm.（附图 2)7。风烟系统、制粉系统的管路，在防堵装置与管路接口处加装可拆卸的活接头，以便在管路试压和管路堵塞检查进使用。同时在管路局部集中的地方,专门引有压缩空气气源及控制阀门,供长期检修维护使用.8.管路按至仪表、设备时,接头必须对准，不得承受机械应力，接头连接...
