低压断路器工作原理

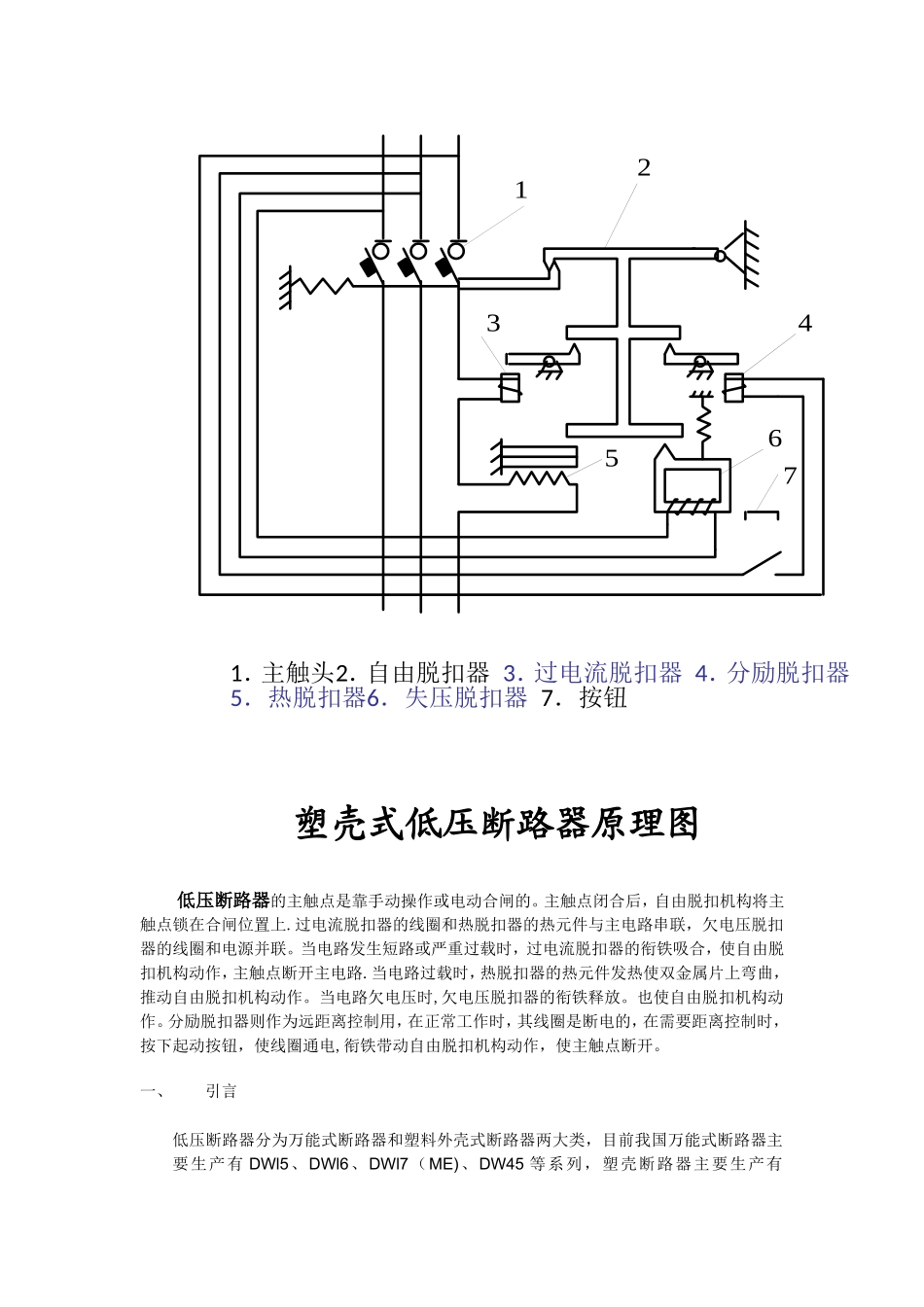

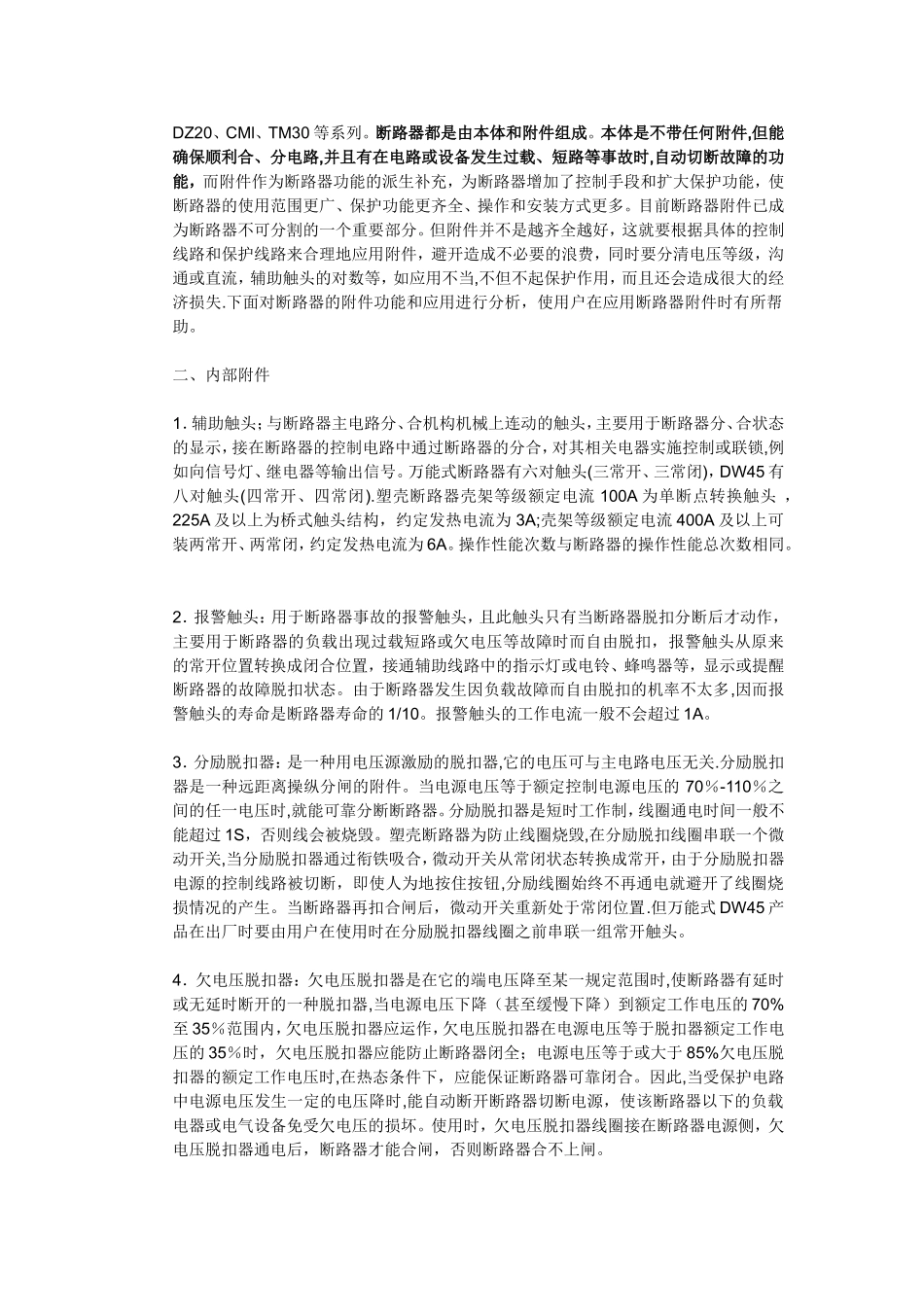

12345671-主触头2-自由脱扣器3-过电流脱扣器4-分励脱扣器5-热脱扣器 6-失压脱扣器 7-按钮12345671-主触头2-自由脱扣器3-过电流脱扣器4-分励脱扣器5-热脱扣器 6-失压脱扣器 7-按钮低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上.过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路.当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时,欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电,衔铁带动自由脱扣机构动作，使主触点断开。一、引言 低压断路器分为万能式断路器和塑料外壳式断路器两大类，目前我国万能式断路器主要生产有 DWl5、DWl6、DWl7（ME)、DW45 等系列，塑壳断路器主要生产有1．主触头2．自由脱扣器 3．过电流脱扣器 4．分励脱扣器5．热脱扣器6．失压脱扣器 7．按钮塑壳式低压断路器原理图DZ20、CMl、TM30 等系列。断路器都是由本体和附件组成。本体是不带任何附件,但能确保顺利合、分电路,并且有在电路或设备发生过载、短路等事故时,自动切断故障的功能，而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。目前断路器附件已成为断路器不可分割的一个重要部分。但附件并不是越齐全越好，这就要根据具体的控制线路和保护线路来合理地应用附件，避开造成不必要的浪费，同时要分清电压等级，沟通或直流，辅助触头的对数等，如应用不当,不但不起保护作用，而且还会造成很大的经济损失.下面对断路器的附件功能和应用进行分析，使用户在应用断路器附件时有所帮助。 二、内部附件 1．辅助触头；与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁,例如向信号灯、继电器等输出信号。万能式断路器有六对触头(三常开、三常闭)，DW45 有八对触头(四常开、四常闭).塑壳断路器壳架等级额定电流 100A 为单断点转换触头 ，225A 及以上为桥式触头结构，约定发热电流为 3A;壳架等级额定电流 400A 及以上可装两常...
