低压电缆施工方案

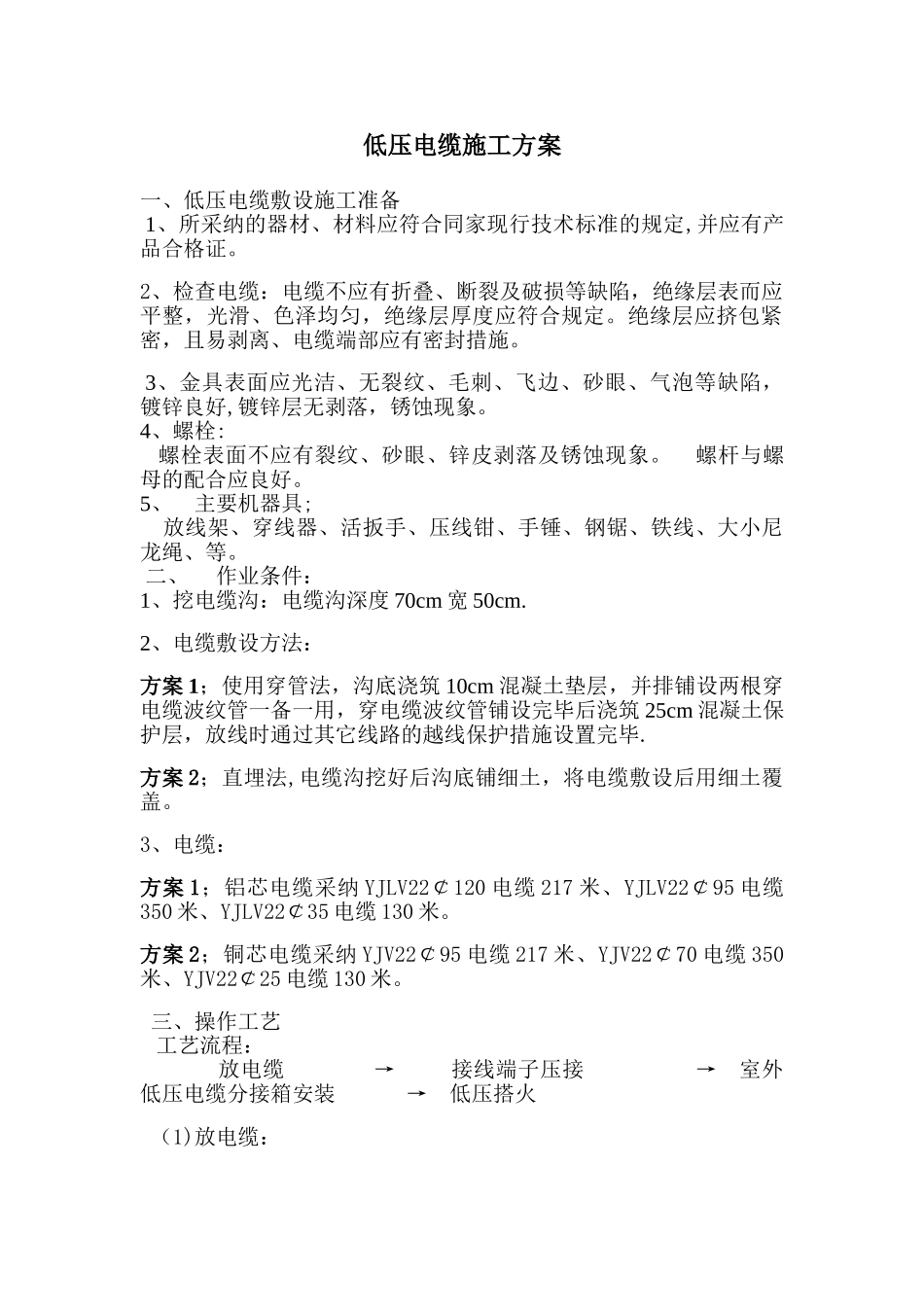

低压电缆施工方案一、低压电缆敷设施工准备 1、所采纳的器材、材料应符合同家现行技术标准的规定,并应有产品合格证。2、检查电缆：电缆不应有折叠、断裂及破损等缺陷，绝缘层表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、电缆端部应有密封措施。 3、金具表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷，镀锌良好,镀锌层无剥落，锈蚀现象。4、螺栓: 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 螺杆与螺母的配合应良好。5、 主要机器具; 放线架、穿线器、活扳手、压线钳、手锤、钢锯、铁线、大小尼龙绳、等。 二、 作业条件：1、挖电缆沟：电缆沟深度 70cm 宽 50cm.2、电缆敷设方法：方案 1；使用穿管法，沟底浇筑 10cm 混凝土垫层，并排铺设两根穿电缆波纹管一备一用，穿电缆波纹管铺设完毕后浇筑 25cm 混凝土保护层，放线时通过其它线路的越线保护措施设置完毕.方案 2；直埋法,电缆沟挖好后沟底铺细土，将电缆敷设后用细土覆盖。3、电缆：方案 1；铝芯电缆采纳 YJLV22￠120 电缆 217 米、YJLV22￠95 电缆350 米、YJLV22￠35 电缆 130 米。方案 2；铜芯电缆采纳 YJV22￠95 电缆 217 米、YJV22￠70 电缆 350米、YJV22￠25 电缆 130 米。三、操作工艺 工艺流程： 放电缆 → 接线端子压接 → 室外低压电缆分接箱安装 → 低压搭火 （1)放电缆：将电缆运到放线首端，用放线架架好线轴，将穿管器沿波纹管穿至放线首端,再将电缆与穿管器连接牢固，经行放电缆； 放电缆过程中，应对电缆进行外观检查，不应发生磨伤、扭曲、等现象不应损伤电缆线的绝缘层。 （2）接线端子压接:将接线端子与电缆头压接,压接应牢固美观，（3）室外低压电缆分接箱安装：安装应满足相关的保护接地要求。室外低压电缆分接箱应选用充分考虑非正常情况下由于导电物体进入箱体可能发生的触电事故,并实行措施预防,室外低压电缆分接箱的安装应牢固可靠.（4）低压搭火：搭接引线应符合下列要求:引线应呈均匀弧度、无硬弯；电缆导线与变压器、断路器连接应使用铜铝过渡接线端子, 防雷与接地应符合设计及法律规范规定.四、 质量要求 （1） 保证项目： 电缆的规格、型号、质量必须符合设计要求。检验方法：观察检查，检查出厂合格证及绝缘、接地试验记录. （2）基本项目： 电缆固定可靠，电缆无扭绞和死弯、磨损的线段。检验方法：观察检查和检查安装记录. 引线、导线对地间的最小安...
