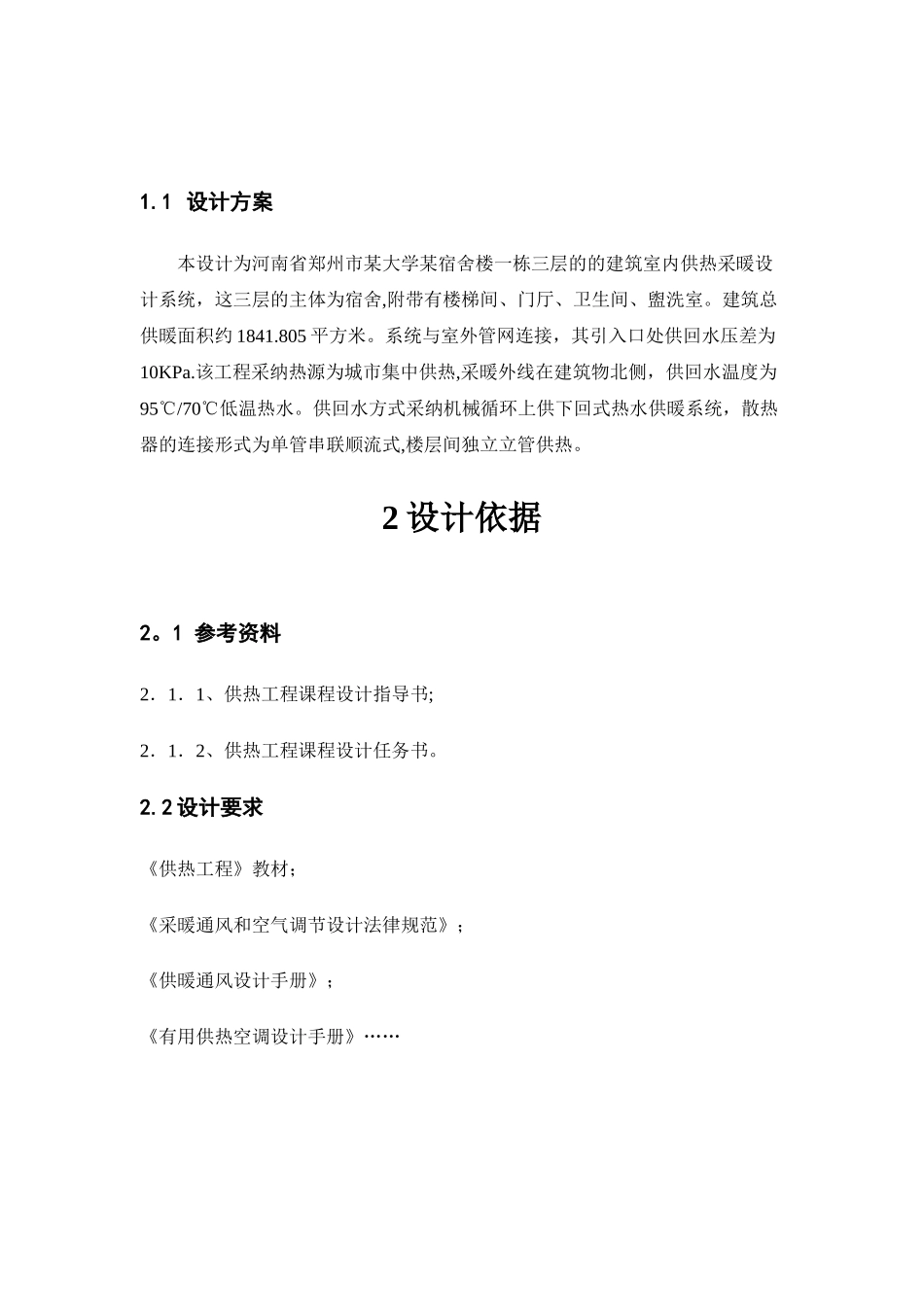

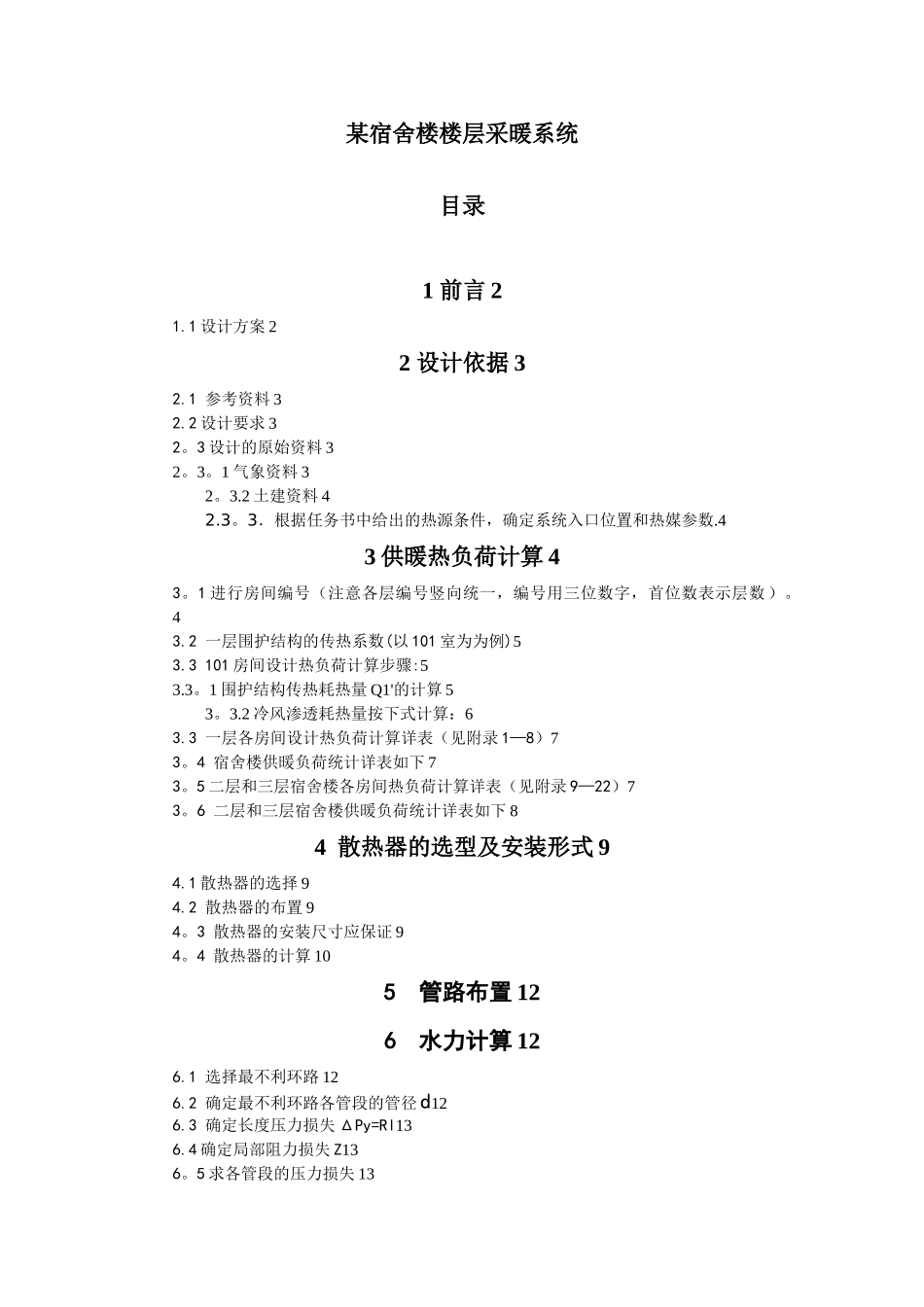

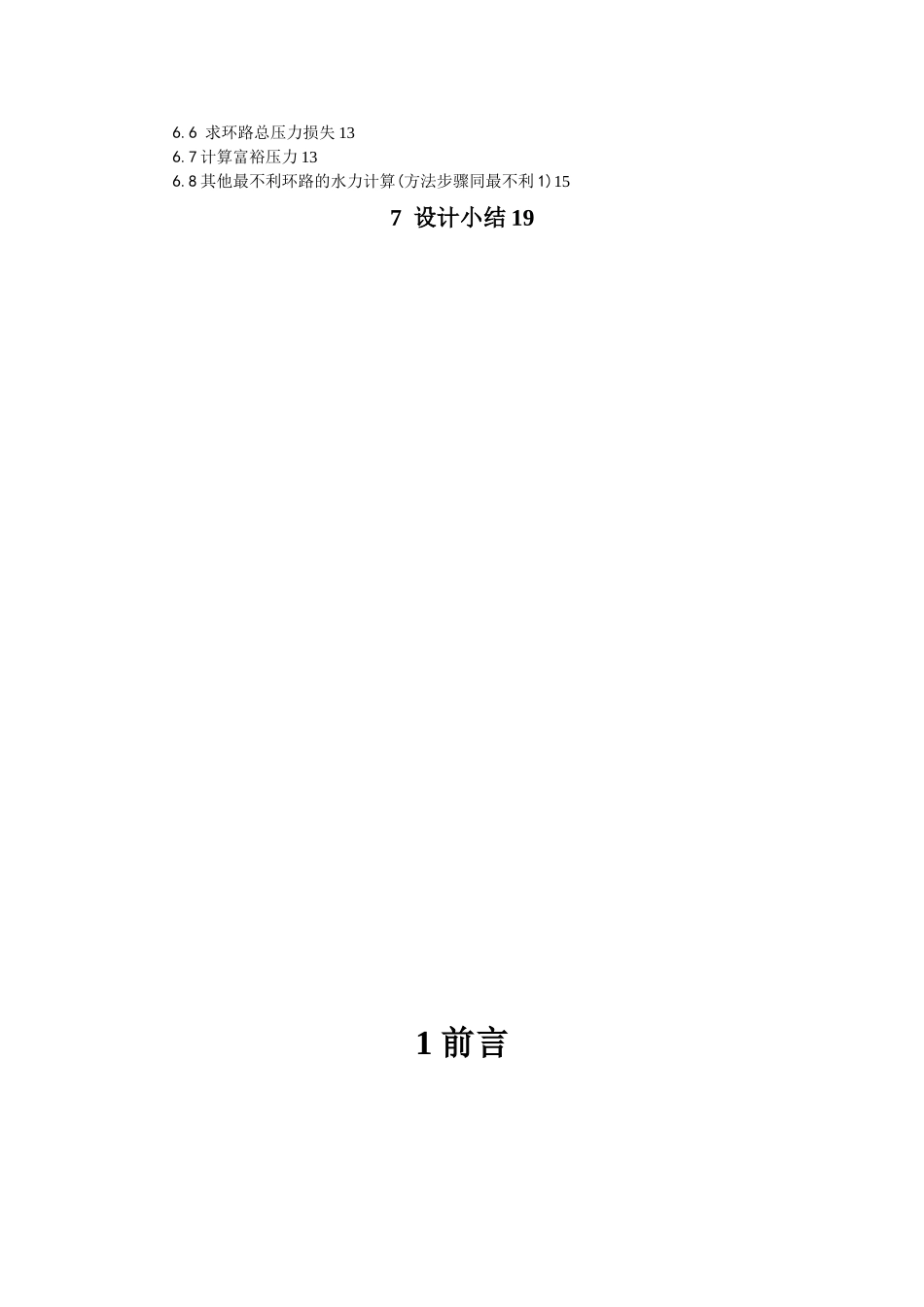

某宿舍楼楼层采暖系统目录1 前言 21.1 设计方案 22 设计依据 32.1 参考资料 32.2 设计要求 32。3 设计的原始资料 32。3。1 气象资料 32。3.2 土建资料 42.3。3．根据任务书中给出的热源条件，确定系统入口位置和热媒参数.43 供暖热负荷计算 43。1 进行房间编号（注意各层编号竖向统一，编号用三位数字，首位数表示层数 ）。43.2 一层围护结构的传热系数(以 101 室为为例)53.3 101 房间设计热负荷计算步骤:53.3。1 围护结构传热耗热量 Q1'的计算 53。3.2 冷风渗透耗热量按下式计算：63.3 一层各房间设计热负荷计算详表（见附录 1—8）73。4 宿舍楼供暖负荷统计详表如下 73。5 二层和三层宿舍楼各房间热负荷计算详表（见附录 9—22）73。6 二层和三层宿舍楼供暖负荷统计详表如下 84 散热器的选型及安装形式 94.1 散热器的选择 94.2 散热器的布置 94。3 散热器的安装尺寸应保证 94。4 散热器的计算 105 管路布置 126 水力计算 126.1 选择最不利环路 126.2 确定最不利环路各管段的管径 d126.3 确定长度压力损失 ΔPy=Rl136.4 确定局部阻力损失 Z136。5 求各管段的压力损失 136.6 求环路总压力损失 136.7 计算富裕压力 136.8 其他最不利环路的水力计算(方法步骤同最不利 1)157 设计小结 191 前言1.1 设计方案本设计为河南省郑州市某大学某宿舍楼一栋三层的的建筑室内供热采暖设计系统，这三层的主体为宿舍,附带有楼梯间、门厅、卫生间、盥洗室。建筑总供暖面积约 1841.805 平方米。系统与室外管网连接，其引入口处供回水压差为10KPa.该工程采纳热源为城市集中供热,采暖外线在建筑物北侧，供回水温度为95℃/70℃低温热水。供回水方式采纳机械循环上供下回式热水供暖系统，散热器的连接形式为单管串联顺流式,楼层间独立立管供热。2 设计依据2。1 参考资料2．1．1、供热工程课程设计指导书;2．1．2、供热工程课程设计任务书。2.2 设计要求《供热工程》教材； 《采暖通风和空气调节设计法律规范》；《供暖通风设计手册》； 《有用供热空调设计手册》……2.3 设计的原始资料2.3。1 气象资料根据设计任务书中给出的建筑物所在地区,查出该地区的有关气象参数,本设计所在地是河南省郑州市，其冬季基本气象参数见下表：表 2。1 郑州市的冬季气象基本参数表室外采暖计算温度(℃）-5室外空调计算温度（℃)7室外平均风速(m/s）3.4最多方向平均风速(m/s)4.3最冷月平均相对湿度（...
