信号工程施工作业要点卡片

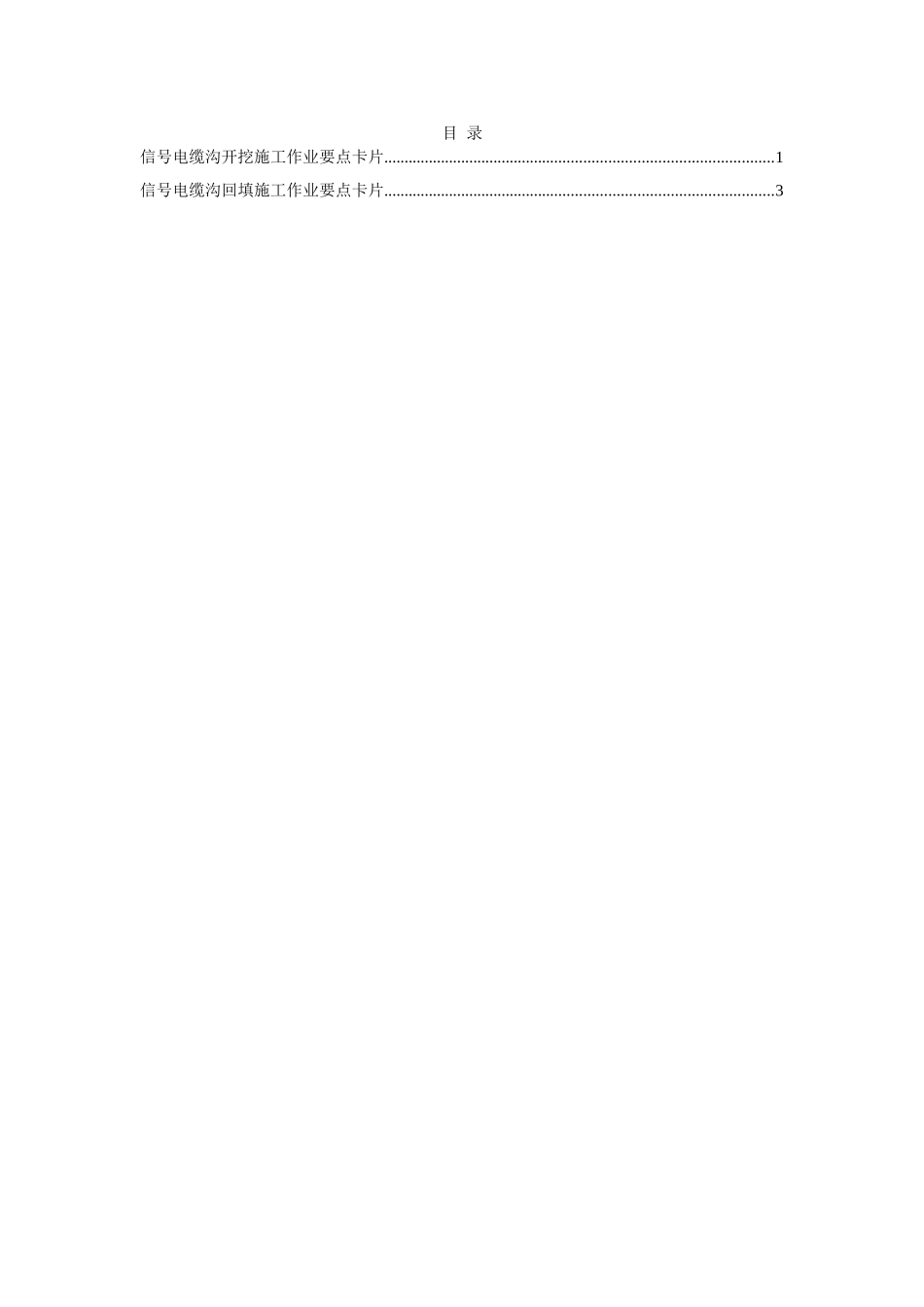

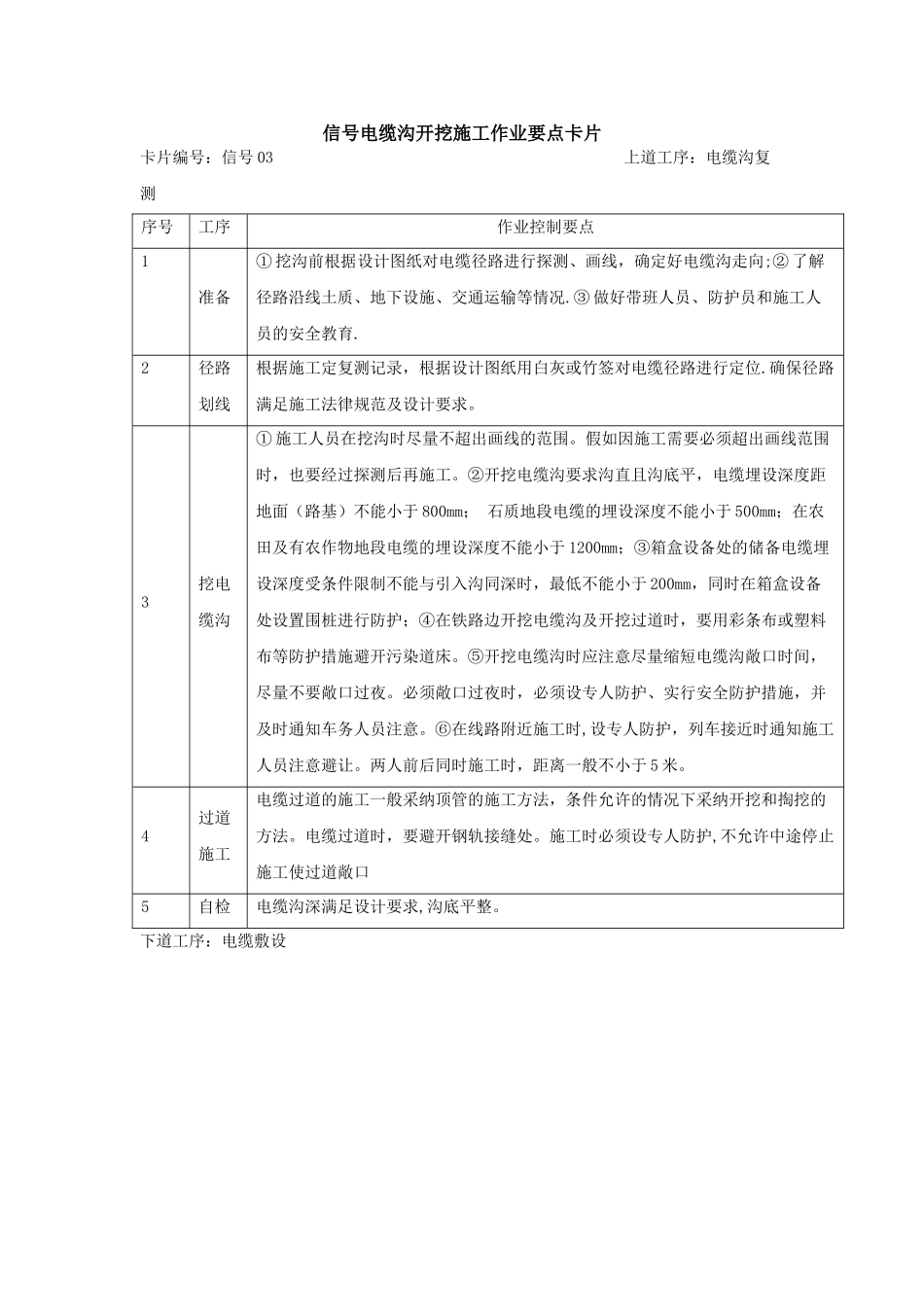

目 录信号电缆沟开挖施工作业要点卡片...............................................................................................1信号电缆沟回填施工作业要点卡片...............................................................................................3信号电缆沟开挖施工作业要点卡片卡片编号：信号 03 上道工序：电缆沟复测序号工序作业控制要点1准备① 挖沟前根据设计图纸对电缆径路进行探测、画线，确定好电缆沟走向;② 了解径路沿线土质、地下设施、交通运输等情况.③ 做好带班人员、防护员和施工人员的安全教育.2径路划线根据施工定复测记录，根据设计图纸用白灰或竹签对电缆径路进行定位.确保径路满足施工法律规范及设计要求。3挖电缆沟① 施工人员在挖沟时尽量不超出画线的范围。假如因施工需要必须超出画线范围时，也要经过探测后再施工。②开挖电缆沟要求沟直且沟底平，电缆埋设深度距地面（路基）不能小于 800mm； 石质地段电缆的埋设深度不能小于 500mm；在农田及有农作物地段电缆的埋设深度不能小于 1200mm；③箱盒设备处的储备电缆埋设深度受条件限制不能与引入沟同深时，最低不能小于 200mm，同时在箱盒设备处设置围桩进行防护；④在铁路边开挖电缆沟及开挖过道时，要用彩条布或塑料布等防护措施避开污染道床。⑤开挖电缆沟时应注意尽量缩短电缆沟敞口时间，尽量不要敞口过夜。必须敞口过夜时，必须设专人防护、实行安全防护措施，并及时通知车务人员注意。⑥在线路附近施工时,设专人防护，列车接近时通知施工人员注意避让。两人前后同时施工时，距离一般不小于 5 米。4过道施工电缆过道的施工一般采纳顶管的施工方法，条件允许的情况下采纳开挖和掏挖的方法。电缆过道时，要避开钢轨接缝处。施工时必须设专人防护,不允许中途停止施工使过道敞口5自检电缆沟深满足设计要求,沟底平整。下道工序：电缆敷设电缆径路与其他线路间的距离要求间距要求1、平行于轨道敷设（在线路外侧)时，其距最近钢轨轨底边缘的距离不得小于 2m;如路基宽度不够时,在保证轨底边缘与电缆间斜面距离不得小于 2m 的情况下，可减少至不小于 1。7m。2、平行于轨道敷设(在线路间）时，其距最近钢轨轨底边缘的距离不得小于 1。6m；若线间距为 4.5m，此项距离可减至不小于 1。7m。3、平行于公路敷设时，电缆应埋设在距公路边沿、排水沟边沿不小于 1m 处。信号电缆沟回填施工作业要点卡片卡片编号：信号 07 上道工...
