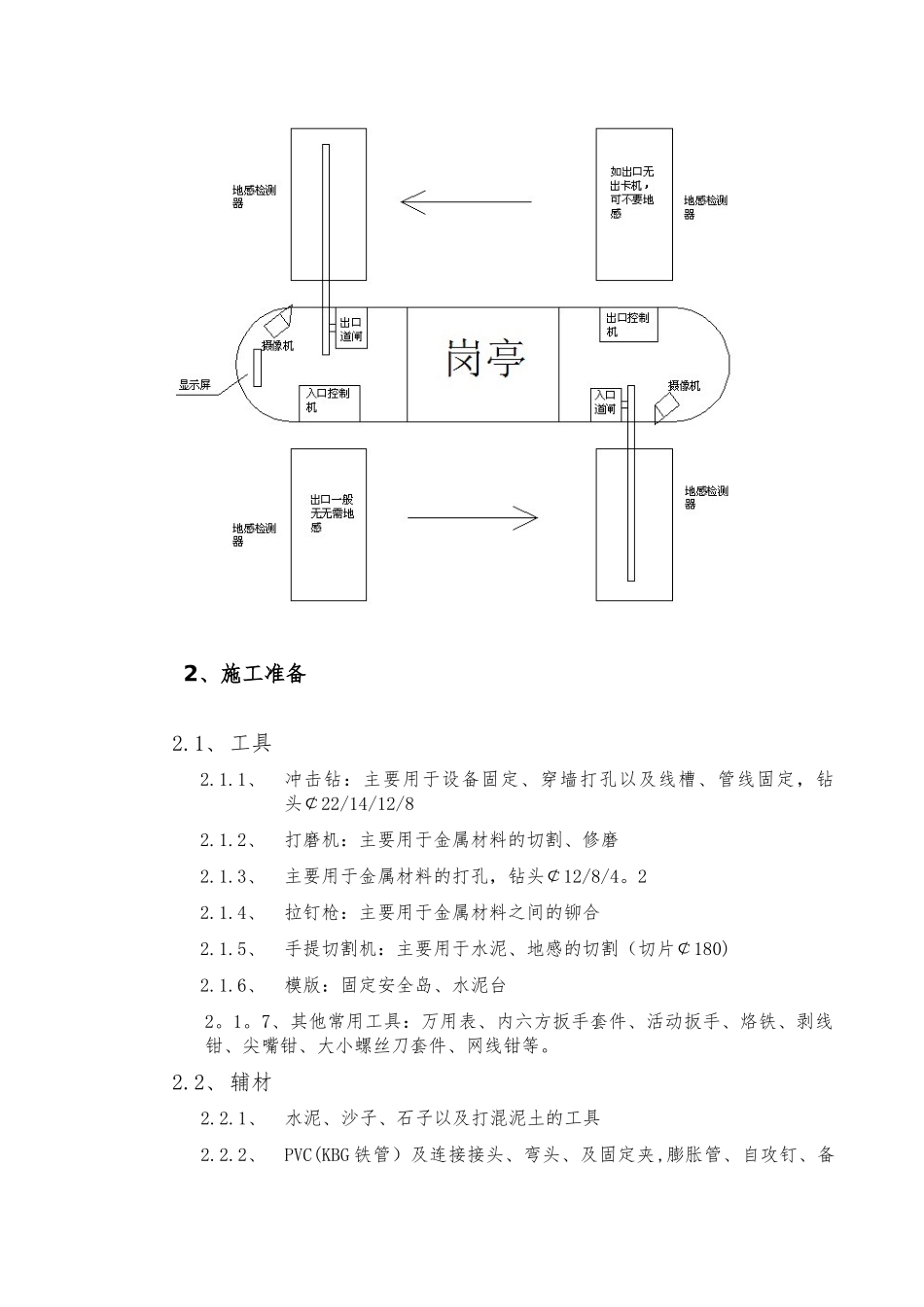

停车场系统施工法律规范1、停车场系统基本配置一套标准 IC 卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。如下图所示： 系统布置图：2、施工准备2.1、工具2.1.1、冲击钻：主要用于设备固定、穿墙打孔以及线槽、管线固定，钻头￠22/14/12/82.1.2、打磨机：主要用于金属材料的切割、修磨2.1.3、主要用于金属材料的打孔，钻头￠12/8/4。22.1.4、拉钉枪：主要用于金属材料之间的铆合2.1.5、手提切割机：主要用于水泥、地感的切割（切片￠180)2.1.6、模版：固定安全岛、水泥台2。1。7、其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等。2.2、辅材2.2.1、水泥、沙子、石子以及打混泥土的工具2.2.2、PVC(KBG 铁管）及连接接头、弯头、及固定夹,膨胀管、自攻钉、备用膨胀螺栓；2.2。3、扎带、防水胶带、热缩管、缠绕带(软管）根据客户的具体配置和设计图纸确定布线方案,以上图为例,列举安全岛的布线方式。2.2.3.1、485 通讯线：从电脑到出入口读卡机,采纳两芯屏蔽双绞线，通讯线最远距离不应超过 700 米,否则需加 485 中继器。2.2.3.2、开闸线：出入口读卡机到出入口道闸布两芯屏蔽双绞线.2.2。3.3、按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线.2.2。3。4、对讲线:岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线. 2。2。3.5、网线：假如是远程管理的网络版配置方案，须布网线；从各管理电脑到服务器。 2。2.3.6、视频线：从电脑到出入口摄像机，注意摄像机的电源线不得与聚光灯的电源线共用一根管(在使用低压供电摄像机时），更不能强弱电源线共用一条四芯护线套。2.2。3.7、地感线：在切好的地感槽内，用 BV1。5 线绕 5 圈.2.2.3.8、电源线(从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于 1 米。2.2.3。9、所有的管线必须按强弱电分开，导线中间不许有接头.2。2.3.10、聚光灯开关无特别要求一般在岗亭控制。线缆标准用途地感电源通讯对讲按钮开闸视频网络光纤线芯132266同轴82规格1mm21mm2 软线1.0mm21。0mm20。75mm20。75mm275Ω双绞62 。 5/125u材质铁氟龙RVVRVSPRVVPRVVPRVVPSYV75—5五类多模3、施工标准3.1、安全岛的施工标准在公路当中建一个环形水泥墩，俗称安全岛。安全岛主要是起摆放设备以及防止车...
