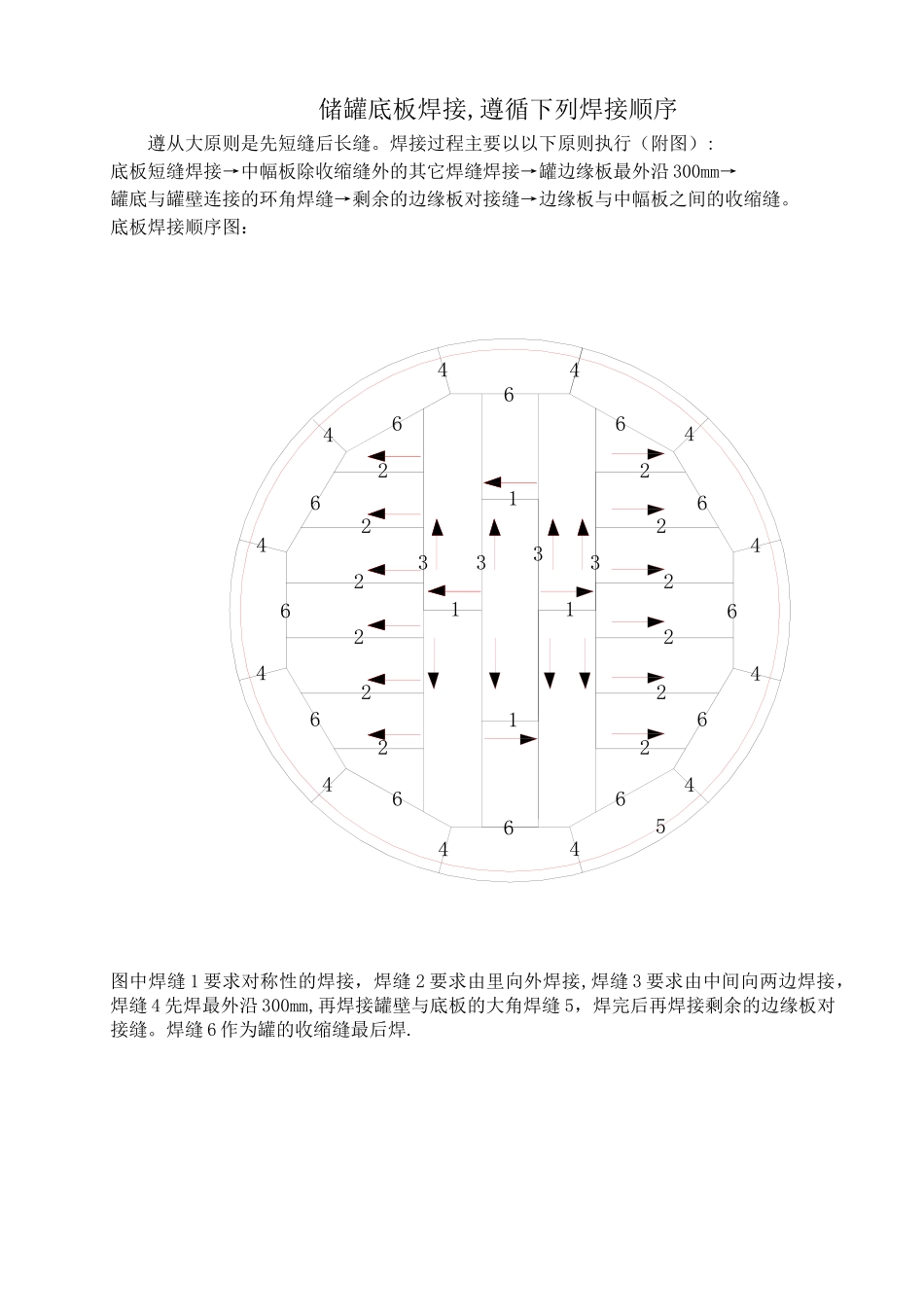

储罐底板焊接,遵循下列焊接顺序遵从大原则是先短缝后长缝。焊接过程主要以以下原则执行（附图）:底板短缝焊接→中幅板除收缩缝外的其它焊缝焊接→罐边缘板最外沿 300mm→罐底与罐壁连接的环角焊缝→剩余的边缘板对接缝→边缘板与中幅板之间的收缩缝。底板焊接顺序图：121112222222222233334444444444466666666666654图中焊缝 1 要求对称性的焊接，焊缝 2 要求由里向外焊接,焊缝 3 要求由中间向两边焊接，焊缝 4 先焊最外沿 300mm,再焊接罐壁与底板的大角焊缝 5，焊完后再焊接剩余的边缘板对接缝。焊缝 6 作为罐的收缩缝最后焊.
