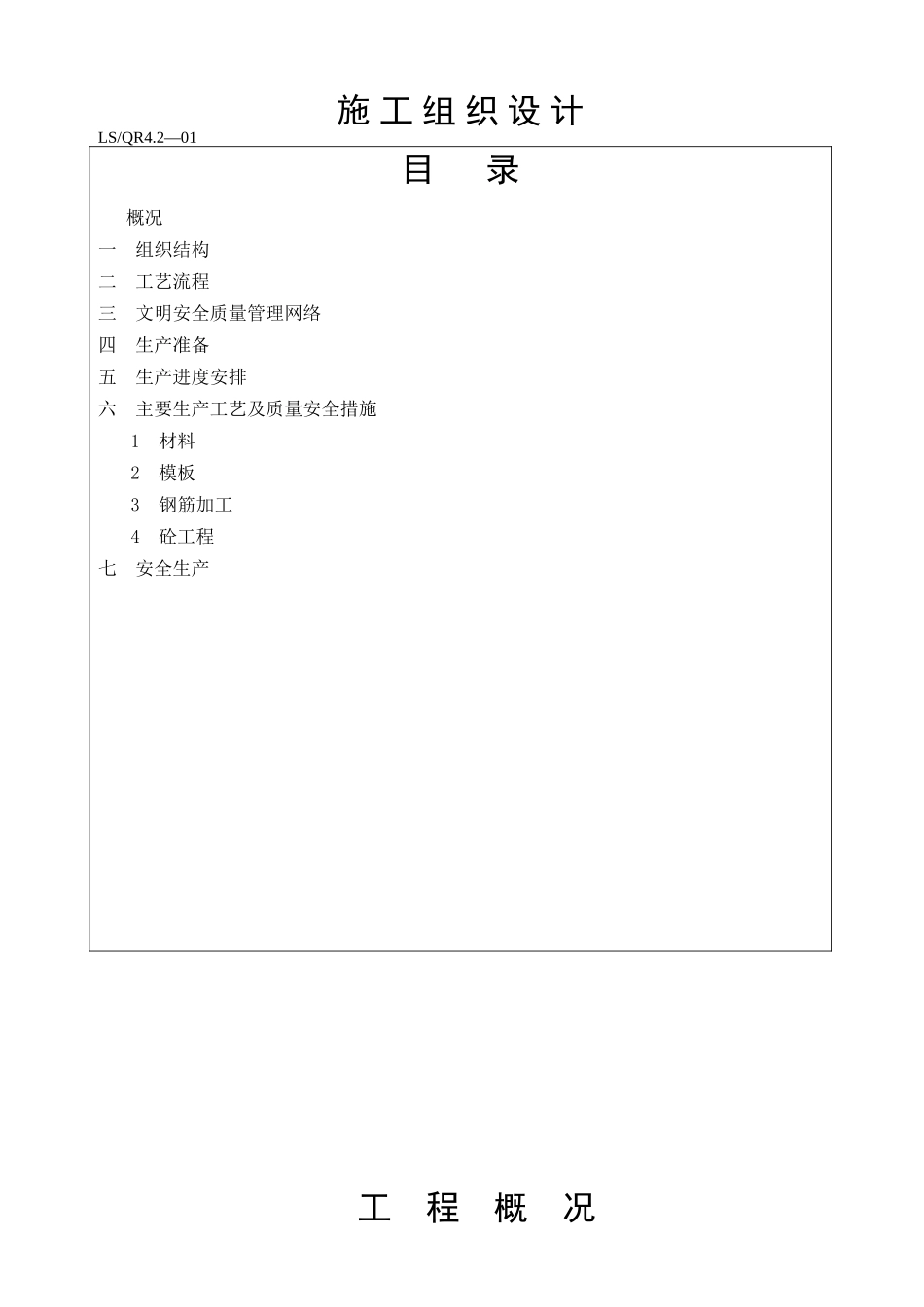

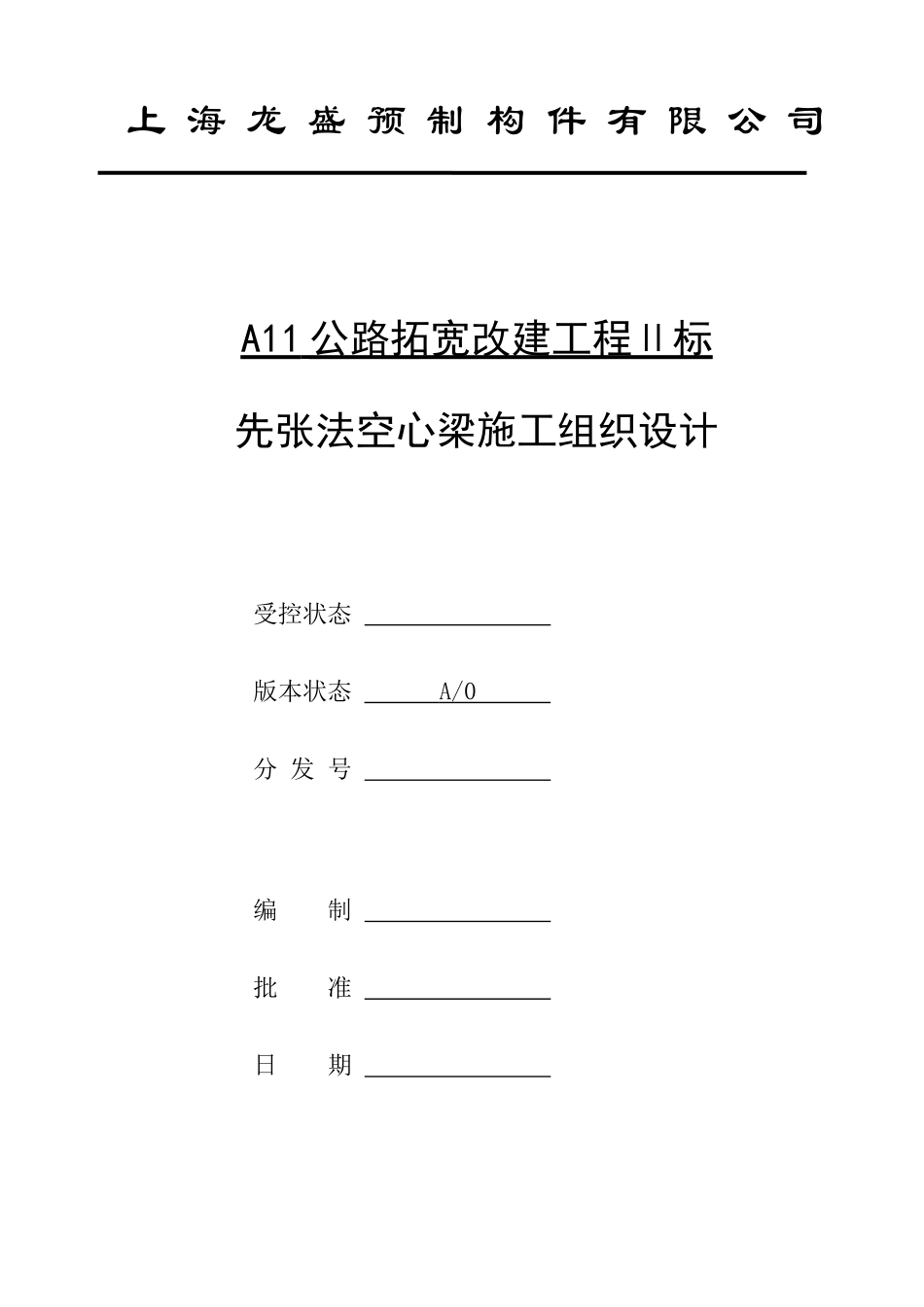

上 海 龙 盛 预 制 构 件 有 限 公 司A11 公路拓宽改建工程Ⅱ标 先张法空心梁施工组织设计受控状态 版本状态 A/0 分 发 号 编 制 批 准 日 期 施 工 组 织 设 计LS/QR4.2—01目 录 概况一 组织结构二 工艺流程三 文明安全质量管理网络四 生产准备五 生产进度安排六 主要生产工艺及质量安全措施1 材料2 模板3 钢筋加工4 砼工程七 安全生产工 程 概 况我公司承接并将要生产的 A11 公路拓宽改建工程Ⅱ标预应力空心板梁，其技术和质量要求较高，外型尺寸比较复杂。能否确保构件质量是高架道路工程质量中十分重要的一部分。为此,必须精心组织生产，确保构件质量。具体技术措施如下:一、 组织机构上海龙盛预制构件有限公司质量体系组织机构图二、工 艺 流 程 总工程师 技术经理生产经理试验室档案文印室工程科质量科生产科材料科 项 目 部 总经理 混凝土组模板组钢筋组运输组动力维修组 原材料试验 清 理 台 座张拉机具标定涂隔离剂、绑钢筋、穿预应力筋预应力筋制作三 、文明 安 全质 量 管 理 网络调整初应力张 拉 预 应 力 筋 张拉记录单 支模安装预埋件 检 查 验 收 浇 捣 混 凝 土 坍落度测试试 块 制 作技术质量检查 养 护 拆 模放张切断预应力筋 出 模 堆 放配合比确定中心试验室 压试块放 张 记 录四、生产准备1、编报材料计划（钢材需要量汇总表)及时组织进厂,保证正常生产。2、钢模准备，翻样制作各规格的钢模板.3、按甲方架设计划编制构件生产进度计划（板梁进度计划表）。4、编绘构件生产翻样平面图及汇总表，供生产运输架梁配套使用.5、召开动员会，将任务向职工交底，并进行有关进度,安全生产、技术质量、操作工艺等项详细交底,对关键工序进行专门交底。五、生产进度安排1、生产安排主要根据施工现场的吊装计划，及先后顺序进行.2、构件生产注意事项:（1)、生产时按吊装先后程序,逐跨逐根生产，复核并详细注明生产日期，构件编号.（2)、出厂时根据施工现场条件,了解实际吊装程序和运输车在现场吊装时的停车方向，将构件准确运到施工现场配合吊装。六、主要生产工艺及质量安全措施： 根据工程特点,预应力梁加工制作，必须根据设计图纸要求，根据 JTJ041-2000 公路桥涵施工技术法律规范， GB50204-2025 砼构件工程施工及验收法律规范，GBJ321-90 预制砼构件质量检验评定标准，GBJ107-87 砼强度评定标准，GB50164-92 砼质量...
