光伏接地装置安装施工方案

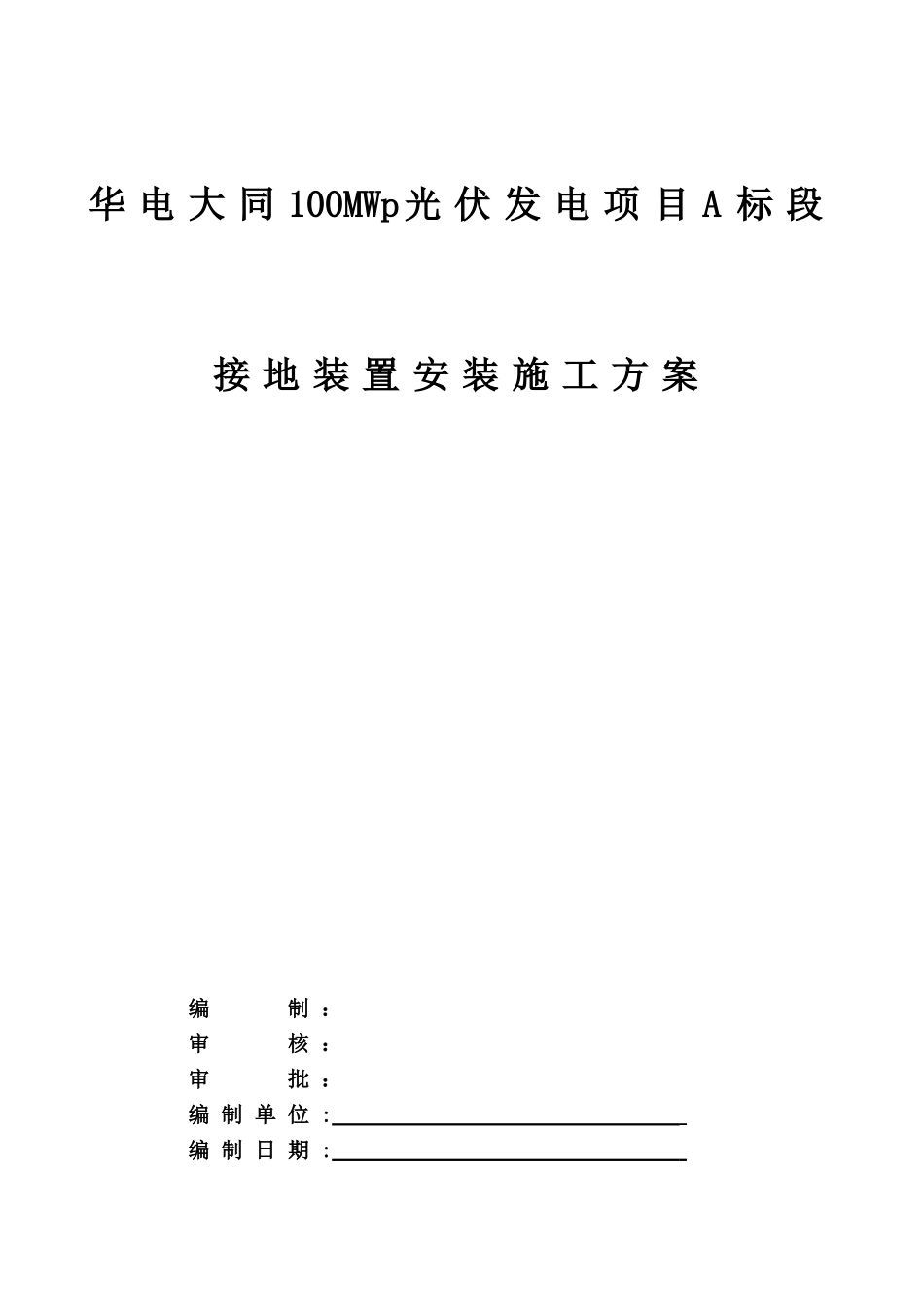

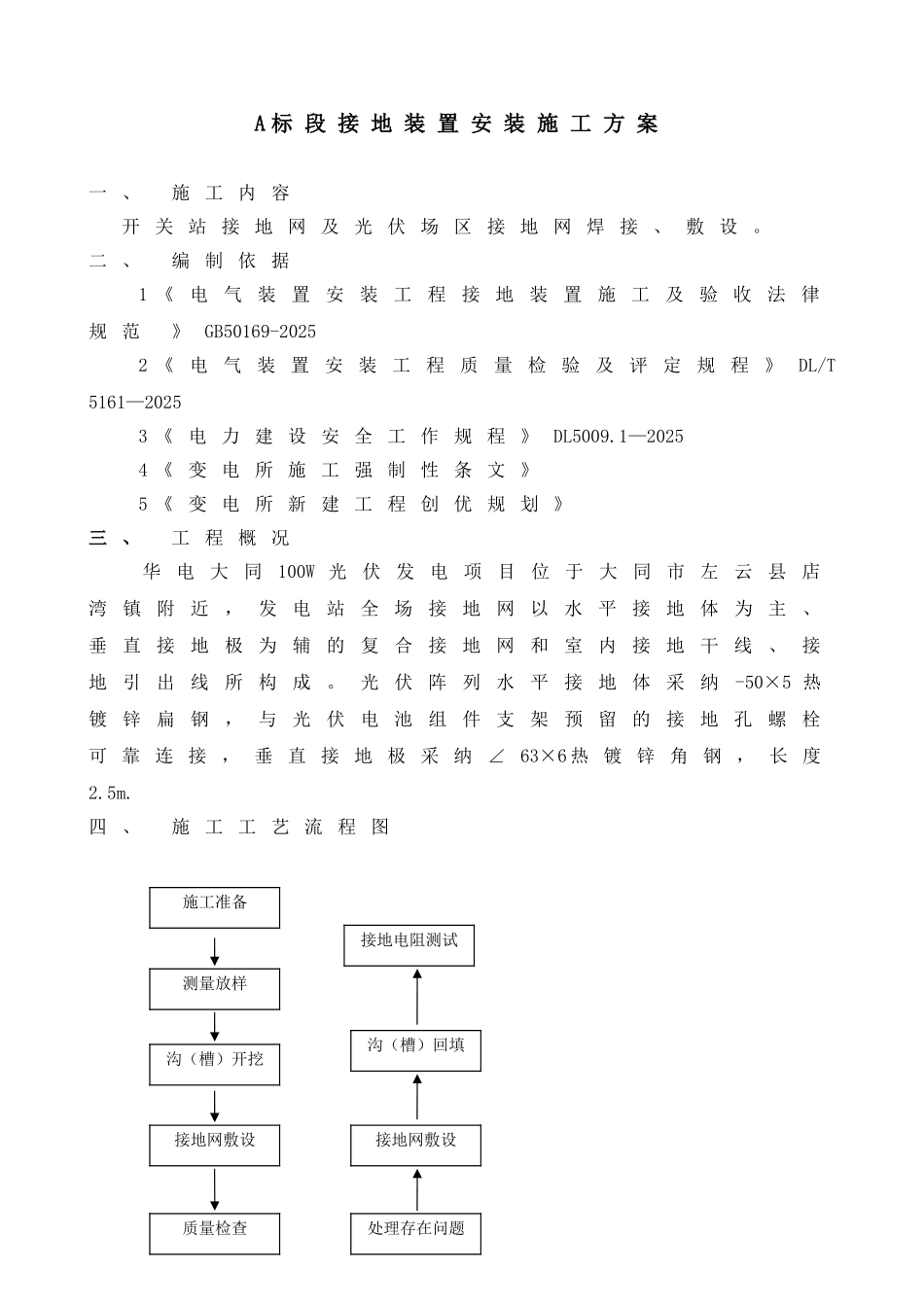

华 电 大 同 100MWp光 伏 发 电 项 目 A 标 段接 地 装 置 安 装 施 工 方 案 编 制 ： 审 核 ： 审 批 ： 编 制 单 位 : 编 制 日 期 : A 标 段 接 地 装 置 安 装 施 工 方 案一 、 施 工 内 容 开 关 站 接 地 网 及 光 伏 场 区 接 地 网 焊 接 、 敷 设 。二 、 编 制 依 据 1 《电气装置安装工程接地装置施工及验收法律规 范 》 GB50169-20252 《电气装置安装工程质量检验及评定规程》DL/T 5161—2025 3 《 电 力 建 设 安 全 工 作 规 程 》 DL5009.1—20254 《 变 电 所 施 工 强 制 性 条 文 》5 《 变 电 所 新 建 工 程 创 优 规 划 》三 、 工 程 概 况 华电大同100W 光伏发电项目位于大同市左云县店湾镇附近，发电站全场接地网以水平接地体为主、垂直接地极为辅的复合接地网和室内接地干线、接地引出线所构成。光伏阵列水平接地体采纳-50×5 热镀锌扁钢，与光伏电池组件支架预留的接地孔螺栓可 靠 连 接 ， 垂 直 接 地 极 采 纳 ∠ 63×6 热 镀 锌 角 钢 ， 长 度2.5m.四 、 施 工 工 艺 流 程 图 施工准备测量放样沟（槽）开挖接地网敷设质量检查处理存在问题接地网敷设沟（槽）回填接地电阻测试五 、 施 工 组 织 安 排序 号名 称单 位数 量姓 名备 注1现 场负 责人人12技 术员人13安 装起 重工人14安 全员人15技 工人106普 工人15六 ． 施 工 准 备1 。 材 料 及 工 具① 根 据 施 工 图 做 好 扁 钢 、 接 地 极 等 材 料 的 计 划，并 报 给 物 资 管 理 部 按 计 划 采 购 .② 材 料 进 场 必 须 具 备 相 应 的 检 测 合 格 资 料 ， 并报 监 理 认 可 .③准备好合格焊条, 作好焊条贮存工作，严防受 潮 。④ 施 工 机 具 配 备 ， 柴 油 发 电 机 、 三 轮 车 、 挖 掘机、沟通电弧焊机、十字镐、铁锹、大锤、电锤、砂 轮 切 割 机 、 角 磨 机 等 。2. 作 业 条 件① 施 工 场 地 符 合 施 工 要 求 。② 施 工 前 对 施 工 人 员 进 行 安 全 培 训 技 术 交 底 ，让 施 工 人 员 了 解 和 熟 悉 设 计 及 施 工 法 律 规 范 要 求 。③检查好施工机械( ...
