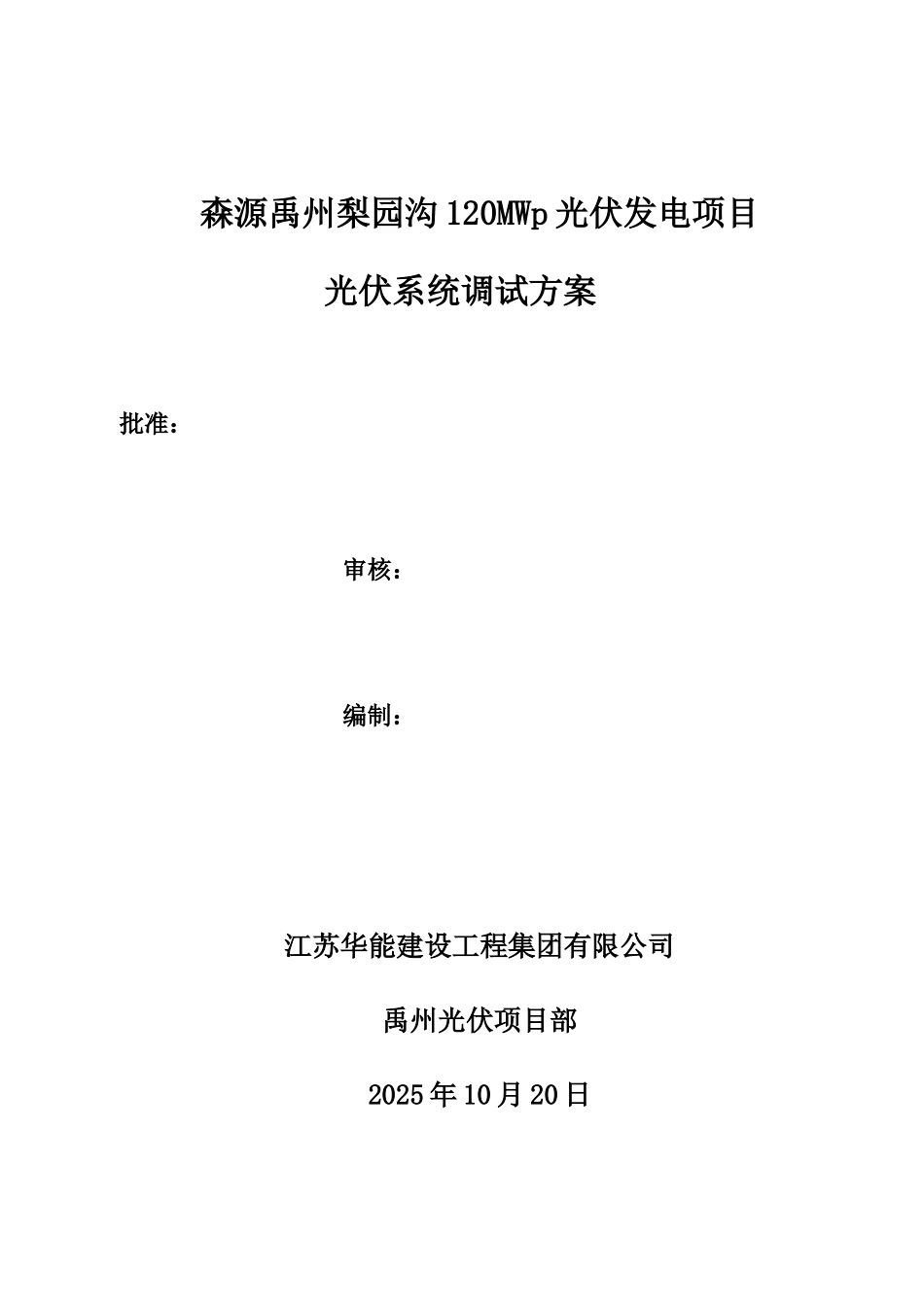

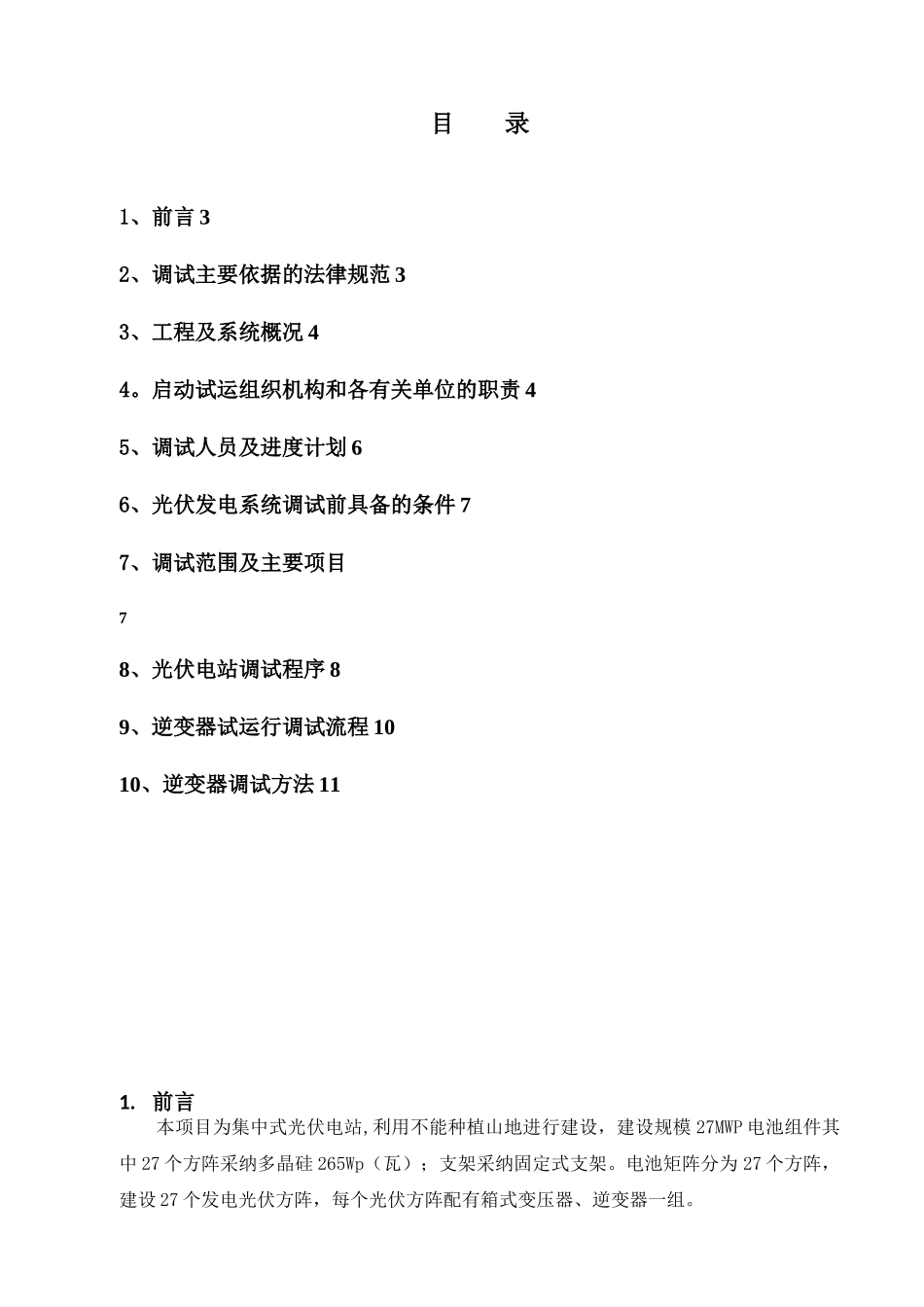

森源禹州梨园沟 120MWp 光伏发电项目光伏系统调试方案批准： 审核： 编制：江苏华能建设工程集团有限公司禹州光伏项目部2025 年 10 月 20 日目 录1、前言 32、调试主要依据的法律规范 33、工程及系统概况 44。启动试运组织机构和各有关单位的职责 45、调试人员及进度计划 66、光伏发电系统调试前具备的条件 77、调试范围及主要项目78、光伏电站调试程序 89、逆变器试运行调试流程 1010、逆变器调试方法 111. 前言本项目为集中式光伏电站,利用不能种植山地进行建设，建设规模 27MWP 电池组件其中 27 个方阵采纳多晶硅 265Wp（瓦）；支架采纳固定式支架。电池矩阵分为 27 个方阵，建设 27 个发电光伏方阵，每个光伏方阵配有箱式变压器、逆变器一组。调试工作是光伏发电建设工程的最后一道重要而关键的工序,它是对整个工程的设计、设备制造、施工安装质量的检验。为使许昌森源新能源发电有限公司禹州花石项目的调试工作有序、安全、文明、顺利地进行,特制定本调试大纲。调试大纲是本工程调试阶段纲领性文件,主要确定启动试运各阶段试运组织结构和职责分工、执行程序、调试计划的总体安排，明确调试范围和项目、调试程序，制定启动调试的重要原则方案和质量保证措施,对启动调试工作过程起指导作用。光伏发电工程的启动调试需要设计、厂家、安装、调试及建设、生产等各参建单位密切配合,根据调试大纲要求通力协作，完成调试阶段的每一项工作，最终实现该光伏发电工程顺利地高水平投产和稳定可靠运行。本大纲适用于许昌森源新能源发电有限公司禹州花石项目启动调试过程,各参建单位必须遵守本调试大纲，所有与调试有关的工作均应按本大纲要求进行。2. 调试主要依据的法律规范《光伏发电站接入电力系统技术规定 GB/Z 19964—2025》《光伏(PV）系统电网接口特性 GBT 20256-2025》《光伏系统并网技术要求 GB/ T 19939-2025》《地面用光伏(PV)发电系统导则 GB-T 18479—2001》《电力设备预防性试验规程 DL/T596—1996》《电气装置安装工程质量检验及评定规程 DL/T 5161-2025》《电力变压器运行规程 DL/T572—95》《电力建设施工质量验收及评定规程 DLT 5210.1-2025》《电气装置安装工程盘 柜及二次回路结线施工及验收法律规范 GB50171—92》《3~110kV 电网继电保护装置运行整定规程 DL/T584—95》《220～500kV 电力系统故障动态记录技术准则 DL/T553—94》《电力系统继电保护及安全自动装置运行评价规程 ...
