光纤综合性能表

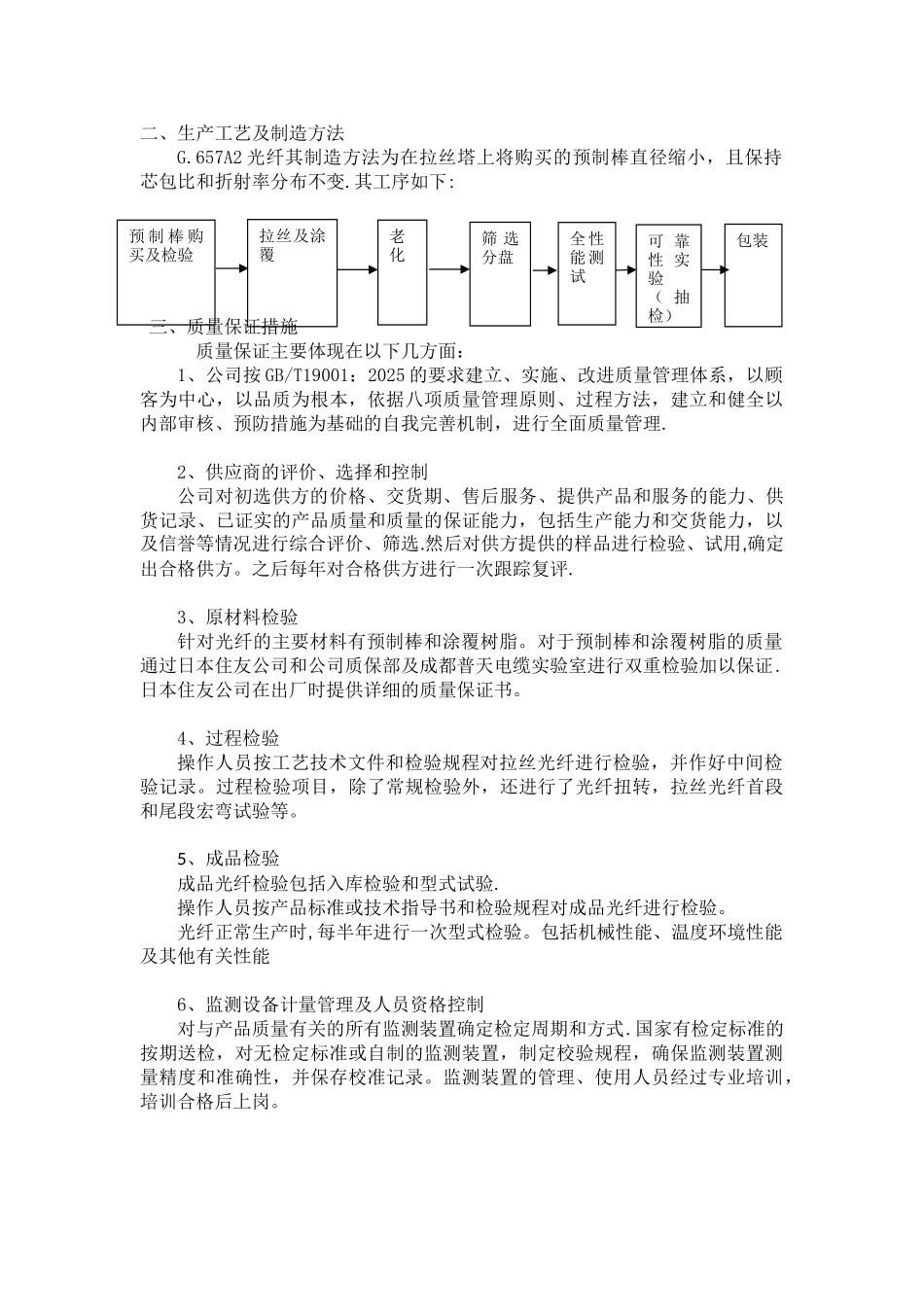

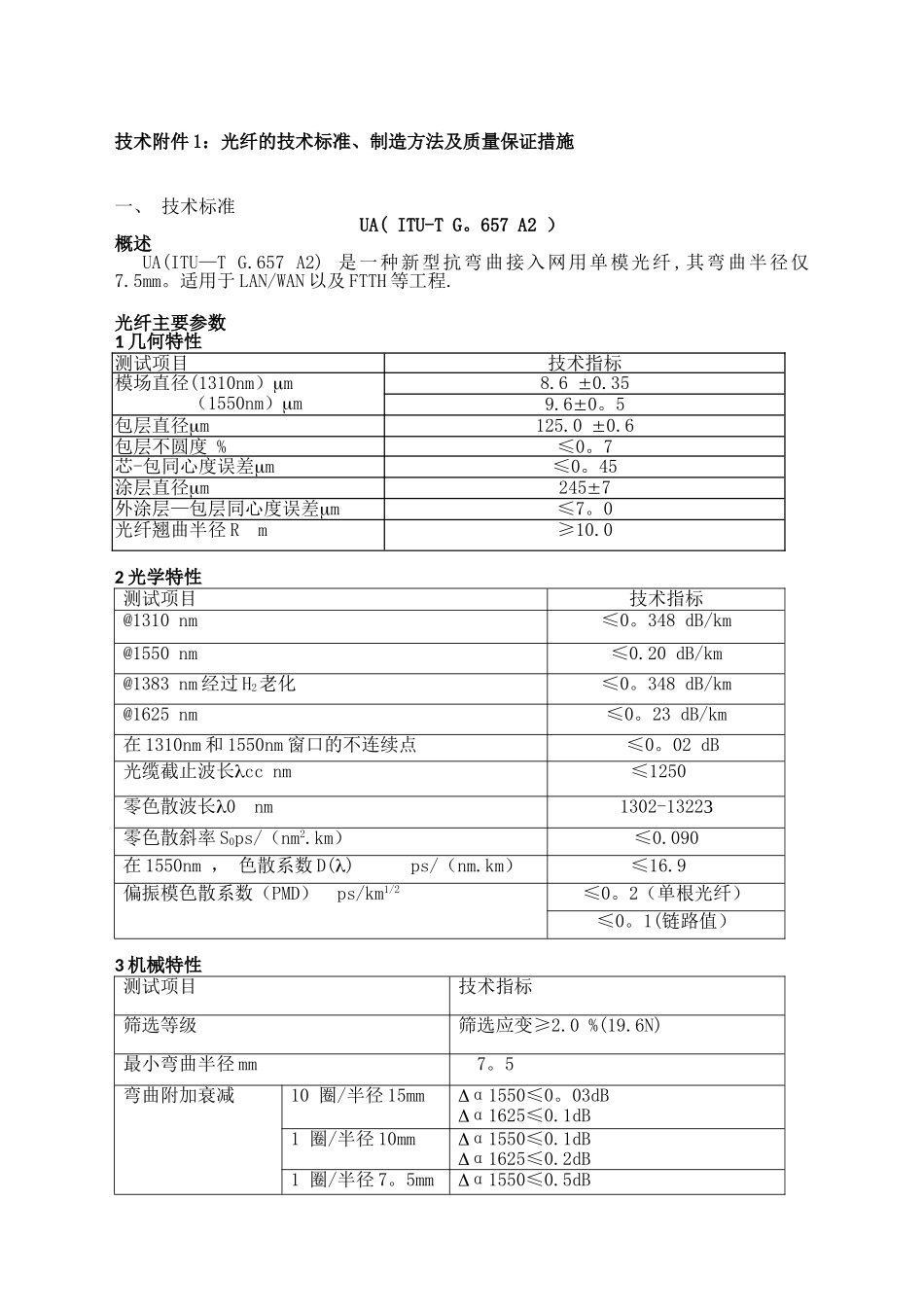

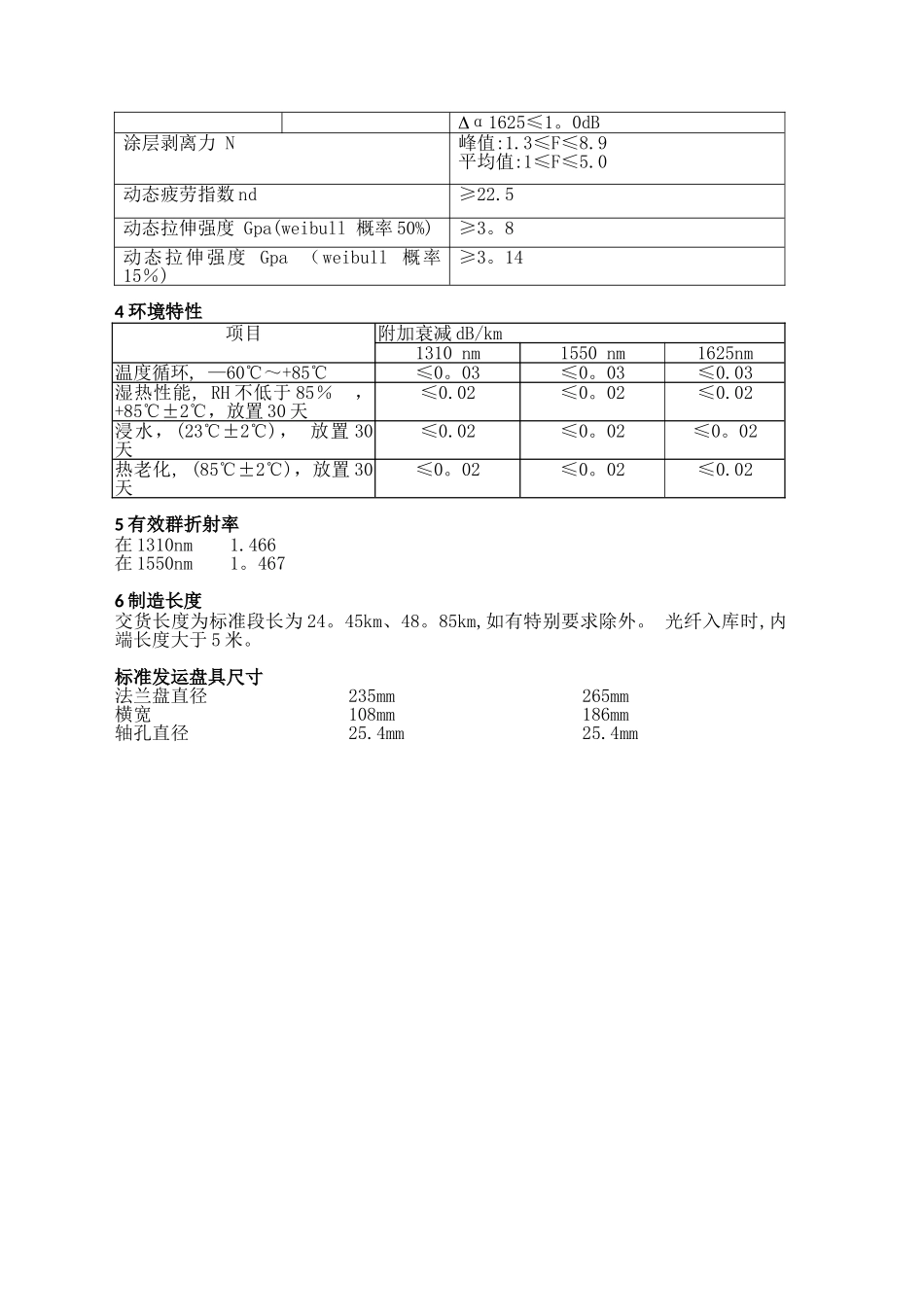

技术附件 1：光纤的技术标准、制造方法及质量保证措施一、 技术标准UA( ITU-T G。657 A2 ）概述UA(ITU—T G.657 A2) 是一种新型抗弯曲接入网用单模光纤 ,其弯曲半径仅7.5mm。适用于 LAN/WAN 以及 FTTH 等工程.光纤主要参数1 几何特性测试项目技术指标模场直径(1310nm）m（1550nm）m8.6 0.359.60。5包层直径m 125.0 0.6包层不圆度 %≤0。7芯-包同心度误差m ≤0。45涂层直径m 2457外涂层—包层同心度误差m≤7。0光纤翘曲半径 R m≥10.02 光学特性测试项目技术指标@1310 nm≤0。348 dB/km@1550 nm ≤0.20 dB/km@1383 nm 经过 H2老化≤0。348 dB/km@1625 nm ≤0。23 dB/km在 1310nm 和 1550nm 窗口的不连续点≤0。02 dB光缆截止波长cc nm ≤1250零色散波长0 nm 1302-1322零色散斜率 S0ps/（nm2.km） ≤0.090在 1550nm ， 色散系数 D() ps/（nm.km）≤16.9偏振模色散系数（PMD） ps/km1/2≤0。2（单根光纤）≤0。1(链路值）3 机械特性测试项目技术指标筛选等级筛选应变≥2.0 %(19.6N)最小弯曲半径 mm 7。5弯曲附加衰减10 圈/半径 15mmα1550≤0。03dBα1625≤0.1dB1 圈/半径 10mmα1550≤0.1dBα1625≤0.2dB1 圈/半径 7。5mmα1550≤0.5dBα1625≤1。0dB涂层剥离力 N峰值:1.3≤F≤8.9平均值:1≤F≤5.0动态疲劳指数 nd≥22.5 动态拉伸强度 Gpa(weibull 概率 50%)≥3。8动态拉伸强度 Gpa （weibull 概率15％)≥3。144 环境特性项目附加衰减 dB/km1310 nm1550 nm1625nm温度循环, —60℃～+85℃≤0。03≤0。03≤0.03湿热性能, RH 不低于 85％ ，+85℃±2℃，放置 30 天≤0.02≤0。02≤0.02浸水，(23℃±2℃)， 放置 30天≤0.02≤0。02≤0。02热老化, (85℃±2℃)，放置 30天≤0。02≤0。02≤0.025 有效群折射率在 1310nm 1.466在 1550nm 1。4676 制造长度交货长度为标准段长为 24。45km、48。85km,如有特别要求除外。 光纤入库时,内端长度大于 5 米。标准发运盘具尺寸法兰盘直径235mm265mm横宽108mm186mm轴孔直径25.4mm25.4mm二、生产工艺及制造方法 G.657A2 光纤其制造方法为在拉丝塔上将购买的预制棒直径缩小，且保持芯包比和折射率分布不变.其工序如下: 三、质量保证措施质量保证主要体现在以下几方面：1、公司按 GB/T19001：2025 的要求建立、实施、改进质量管理体系，以顾客为中心，以品质为根本，依...
