光缆开挖时保护施工方案

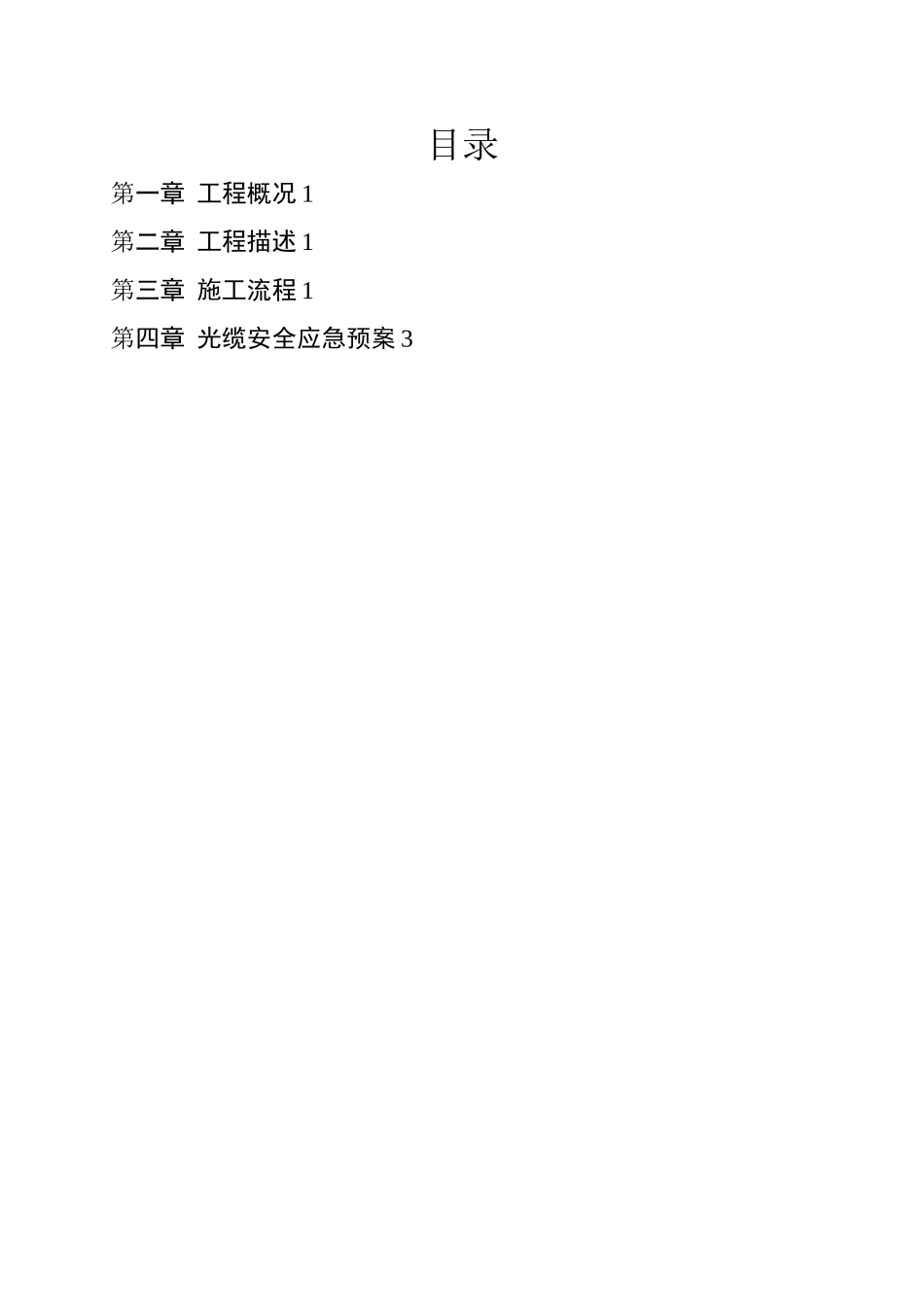

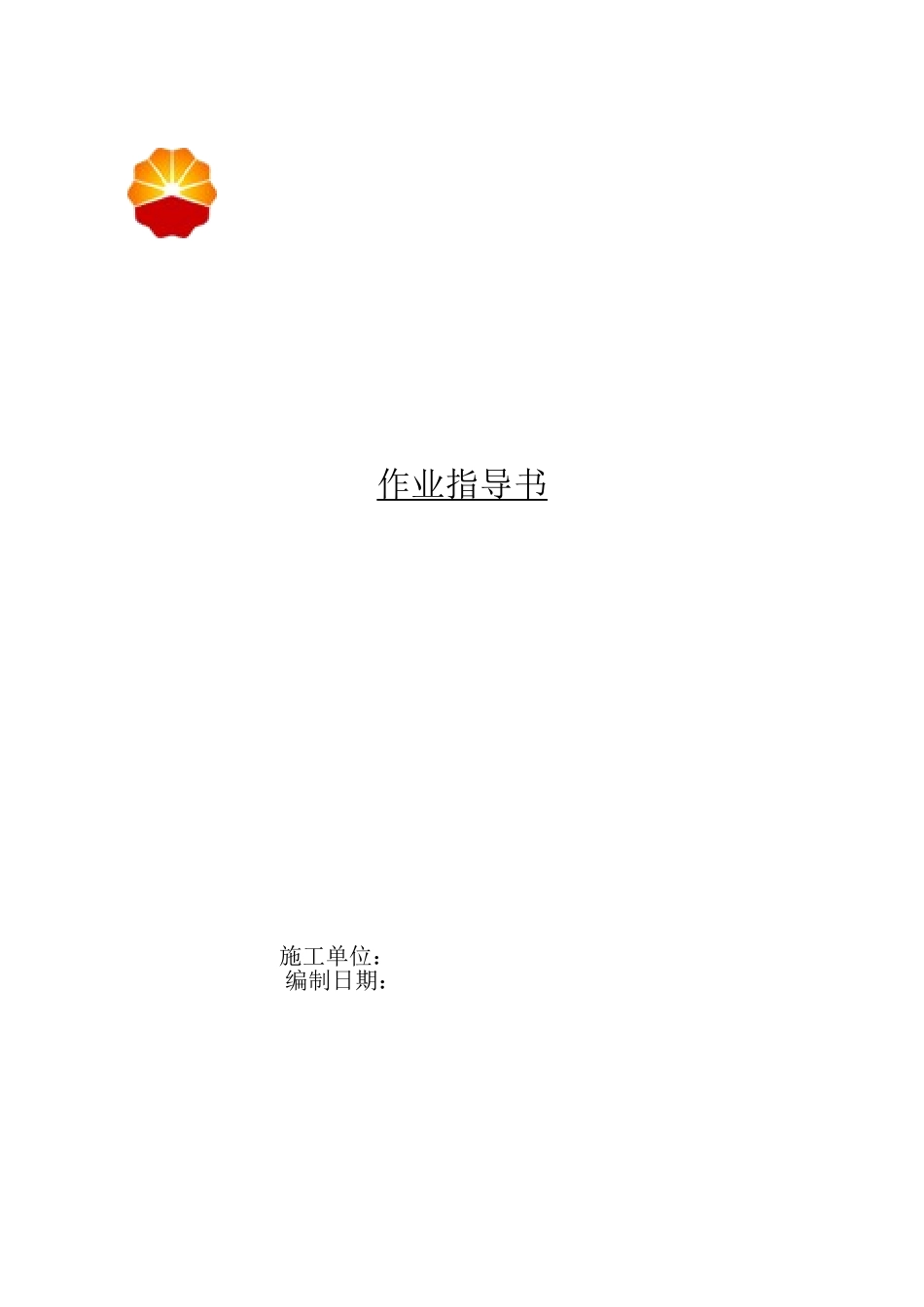

作业指导书 施工单位：编制日期：目录第一章 工程概况 1第二章 工程描述 1第三章 施工流程 1第四章 光缆安全应急预案 3为确保石兰线排碱沟治理工程中，光缆及管线在施工中不受到损害、保证本项工程井然有序的组织施工，现制定以下光缆保护方案:1、工程概况1.1 工程名称：1。2 建设单位：1。3 建设地点：1.4 建设规模：农田水利建设中黄灌区新开沟渠涉及到的石兰线2#+573m-—41＃-42#段共计177道排碱渠,实行两侧砌浆砌石护岸挡墙和砼预制块，管道上方加砼楼板盖板或浆砌石护坦。本方案针对2#+573m，3#+200m,4#+704m，5＃+920m，6＃+861m,39＃+440m,39#+190m,38#+560m。共计8处浆砌石，开挖出光缆进行砌石保护。2、工程描述石兰线输油管道在宁夏回族自治区中卫市境内，大部分敷设于稻田内，2025 年宁夏回族自治区农田基本建设计划投资 110 亿元，要求达到“田成方、林成网、渠畅通、沟相连、路平坦”的标准，以达到农田得到有效的灌溉。现石兰线面临着农田排碱沟季节性清渠作业，清淤后,管道出现外露和埋深不足的现象出现，清淤作业也对管道本体安全形成很大安全隐患.2025 秋季和 2025 年秋季分公司石兰原油管道所经排碱沟进行了统计，经统计，共计 177 道排碱沟实行两侧砌浆砌石护岸挡墙和砼预制块，管道上方加砼楼板盖板或浆砌石护坦。由于施施工场地点都在农田地中，需要对每处施工点进行青苗赔偿.3、施工流程3。1 探坑开挖光缆埋置深度、准确位置及地下情况以管道科提供的光缆检测报告为依据。人工在排碱沟两侧开挖探坑，确定光缆及管道埋深、走向。可根据光缆及管道走向将排碱沟内光缆、管道挖出后进行保护。由于部分光缆埋深较浅，在开挖时避开破坏光缆，人工开挖时，使用铁锹挖土实行平面浅铲法，每次挖土只清理表面土，缓慢取土，直至基槽深度，严禁使用风镐、机械开挖.光缆挖出后,用警戒带将光缆两侧各 1m 围护，机械围堰等作业时，不得在警戒带范围内开挖.3。1。1、所有管理人员仔细学习图纸及光缆检查数据，掌握各地下管线及光缆的类型、走向、管线的交叉情况等，明确需要坑探的位置。3.1。2、现场进行坑探作业必须有项目部管理人员旁站监督,遇特别情况及时上报。3。1.3、本着随挖随埋的原则,测量技术人员密切配合，对开挖裸露出的管线、光缆及时施工，使管线光缆等地下构筑物的暴露时间不得超过 24 小时，若施工时间较长，可实行素土回填 50cm,现场 24 小时人员监护.3.1.4、在开挖探坑时,应根据工作面大小...
