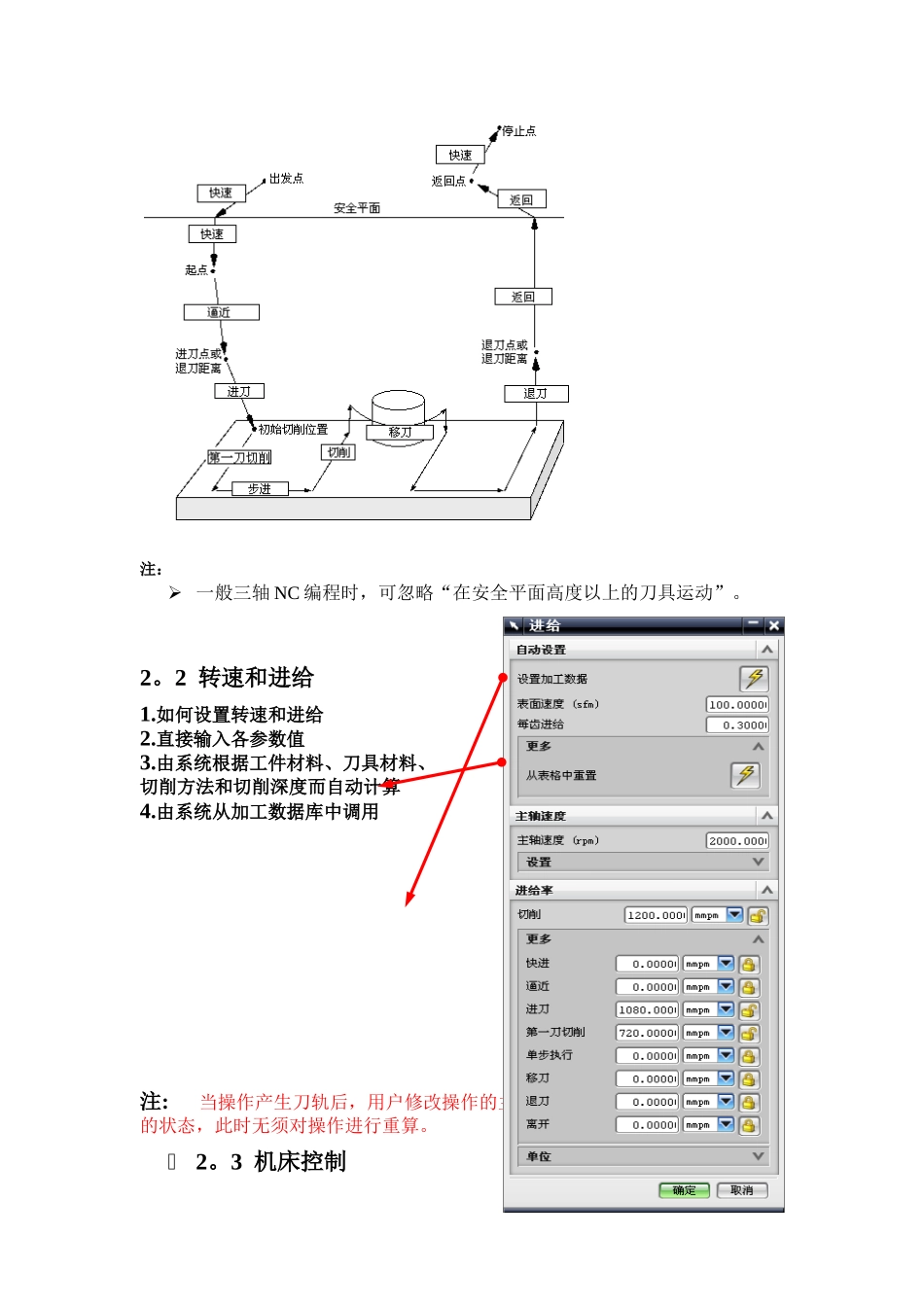

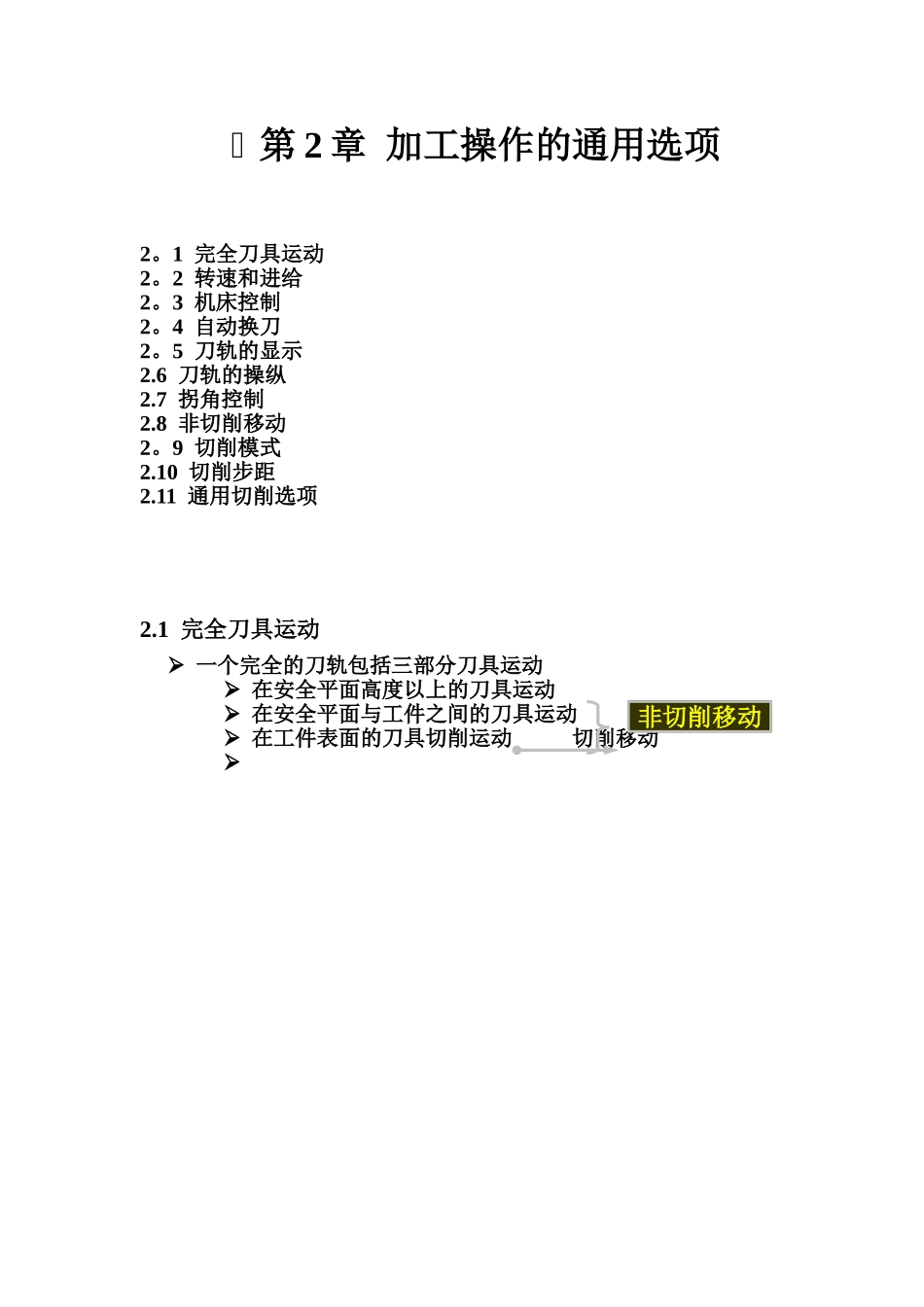

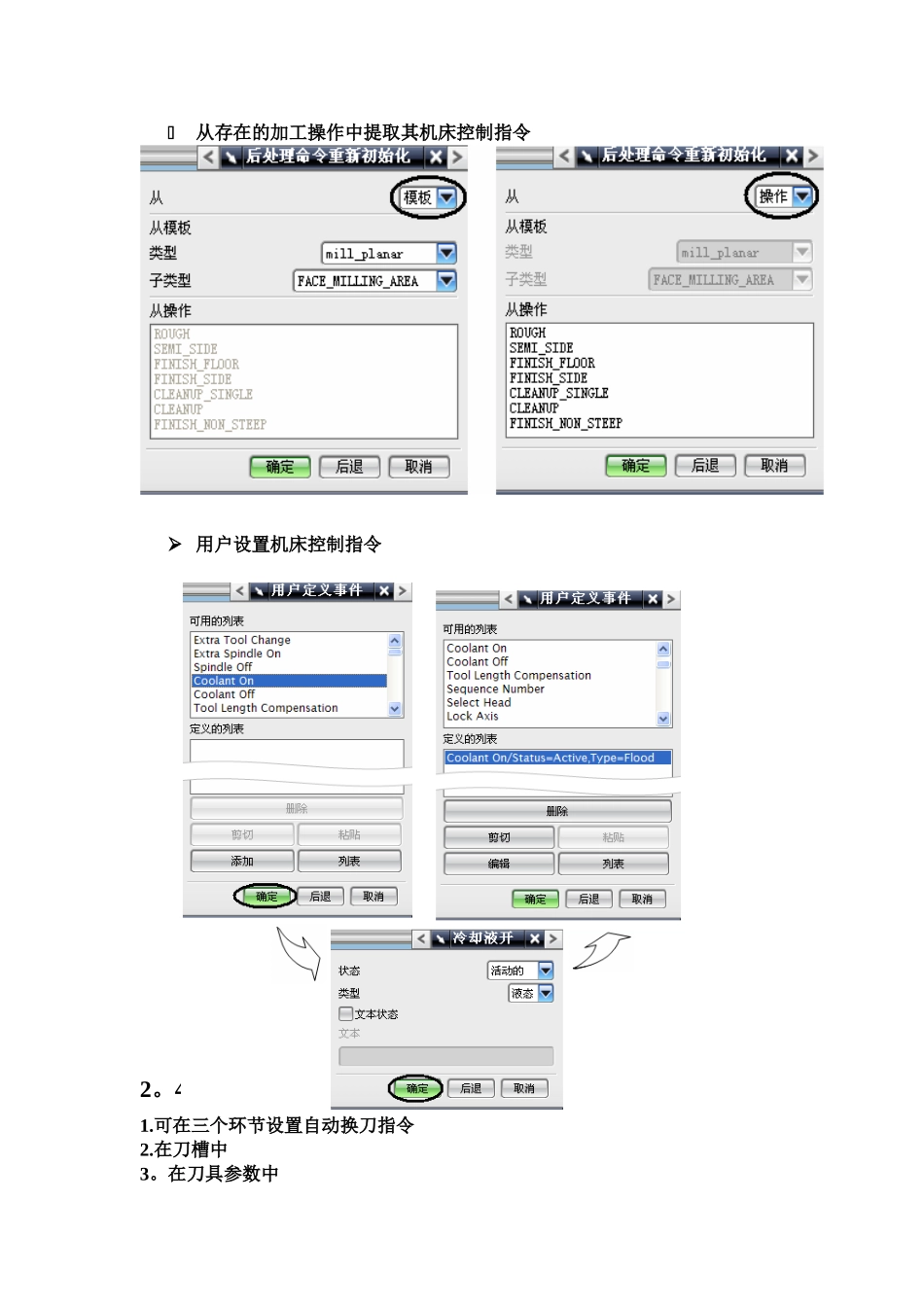

 第 2 章 加工操作的通用选项2。1 完全刀具运动 2。2 转速和进给2。3 机床控制2。4 自动换刀2。5 刀轨的显示2.6 刀轨的操纵2.7 拐角控制2.8 非切削移动2。9 切削模式2.10 切削步距2.11 通用切削选项2.1 完全刀具运动 一个完全的刀轨包括三部分刀具运动 在安全平面高度以上的刀具运动 在安全平面与工件之间的刀具运动 在工件表面的刀具切削运动 切削移动非切削移动注： 一般三轴 NC 编程时，可忽略“在安全平面高度以上的刀具运动”。2。2 转速和进给1.如何设置转速和进给2.直接输入各参数值3.由系统根据工件材料、刀具材料、切削方法和切削深度而自动计算4.由系统从加工数据库中调用 注:当操作产生刀轨后，用户修改操作的主轴转速和进给值,将不会改变操作的状态，此时无须对操作进行重算。2。3 机床控制从存在的加工操作中提取其机床控制指令 用户设置机床控制指令2。4 自动换刀1.可在三个环节设置自动换刀指令2.在刀槽中3。在刀具参数中4。在操作中12注： 若在三个环节中均设置了不同的刀具号或长度补偿寄存器号，则子级优先。2.5 刀轨显示1.设置合理的刀轨显示参数，可帮助用户观察刀轨的运动2.刀轨的颜色3.刀具的显示4。刀轨播放速度5.过程显示注:刀轨显示参数仅控制刀轨的显示,其不会影响刀轨的坐标位置。 刀轨的显示颜色3 注： 刀轨显示参数仅控制刀轨的显示,其不会影响刀轨的坐标位置。 刀具的显示注： 刀轨显示参数仅控制刀轨的显示,其不会影响刀轨的坐标位置。 过程显示 注: 刀轨显示参数仅控制刀轨的显示，其不会影响刀轨的坐标位置。 刀具进给的显示切削运动方向的显示2。6 刀轨的操纵 刀轨的生成 刀轨的重播刀轨的确认 2。6 刀轨的操纵刀轨文本信息刀具名称刀具参数加工坐标系位置各种机床控制指令。。。2。7 拐角控制 有效减少刀具在拐角移动时偏离工件侧壁发生过切现象 产生光顺的刀轨适用于刀具高速运动 控制圆弧的移动进给率,使刀具在圆弧部分的切屑负载与线性部分的切屑负载一致 注： 拐角控制仅适用于平面加工和穴型加工的刀轨％％%％％%％%%%％％%％％％%%％%%%％%%％%％％％%％%%%％％％％%％%%％％％%凸角 注： 插入的圆弧半径等于刀具直径的一半。 【延伸切线】方式仅可应用于沿着壁移动的刀轨 ％%％%％%％%%％％％%%%%%%％％%%％％%%％%%％%％％％％％％％％%％％%％％%% 圆周进给率 可调整圆弧...
