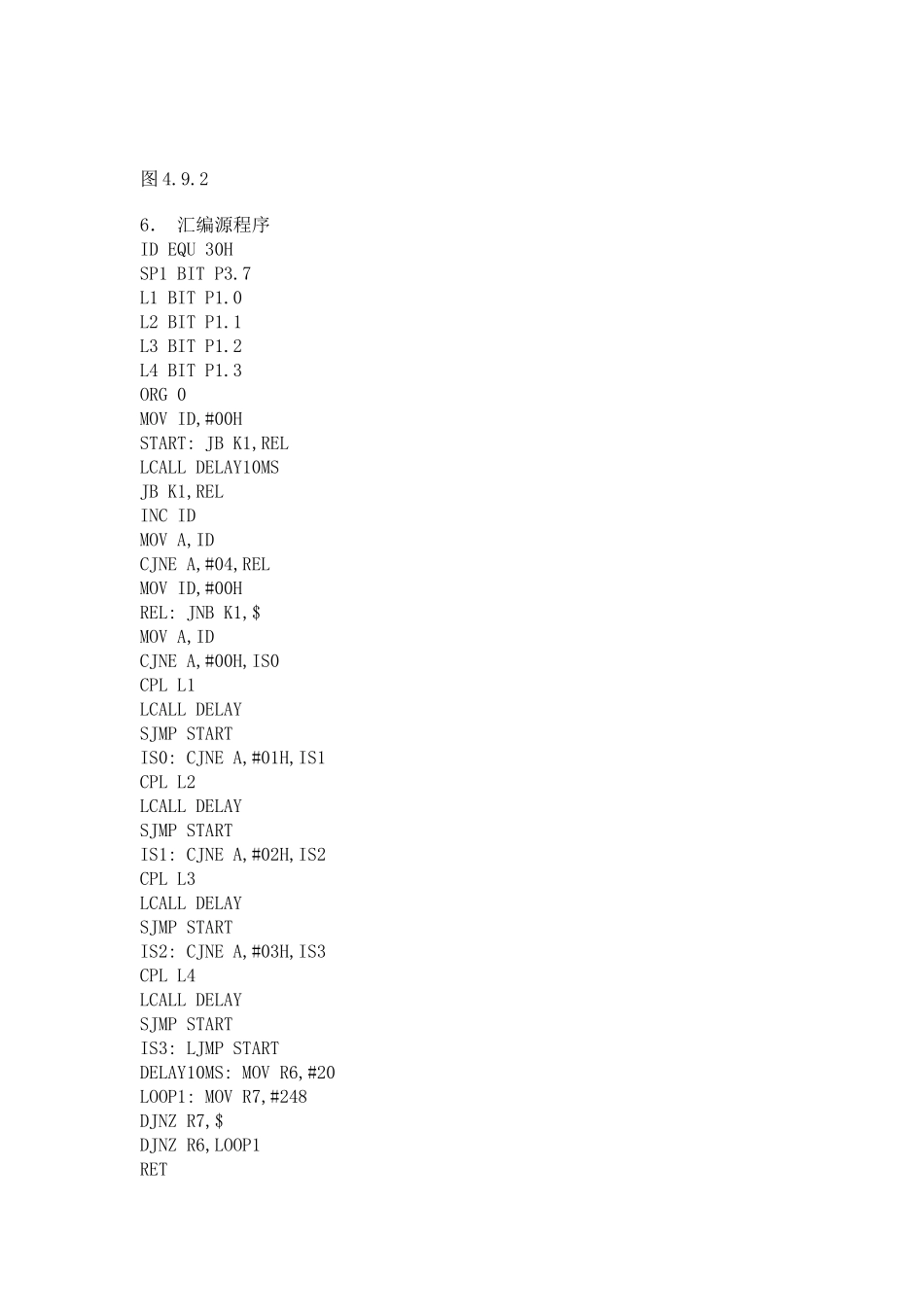

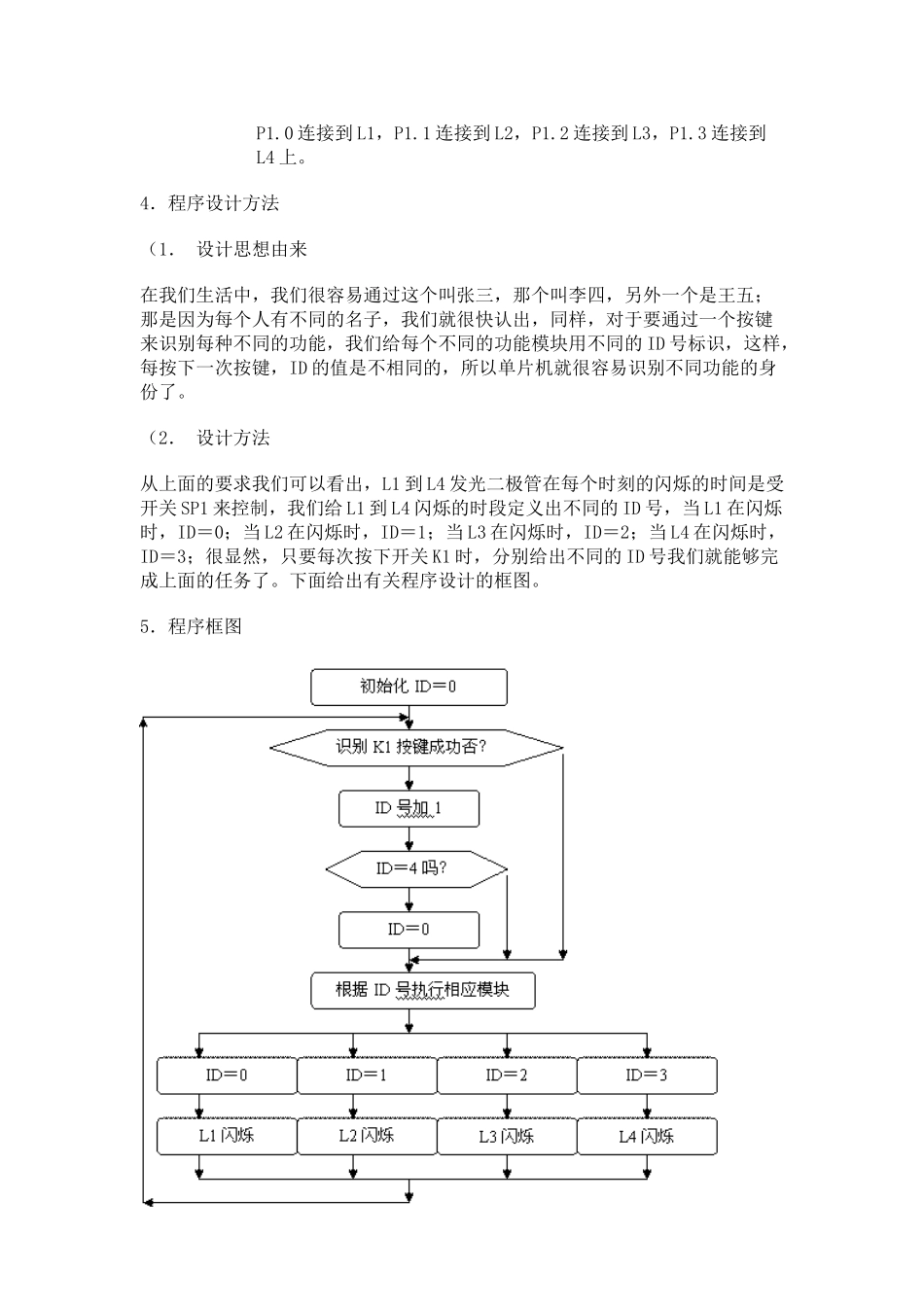

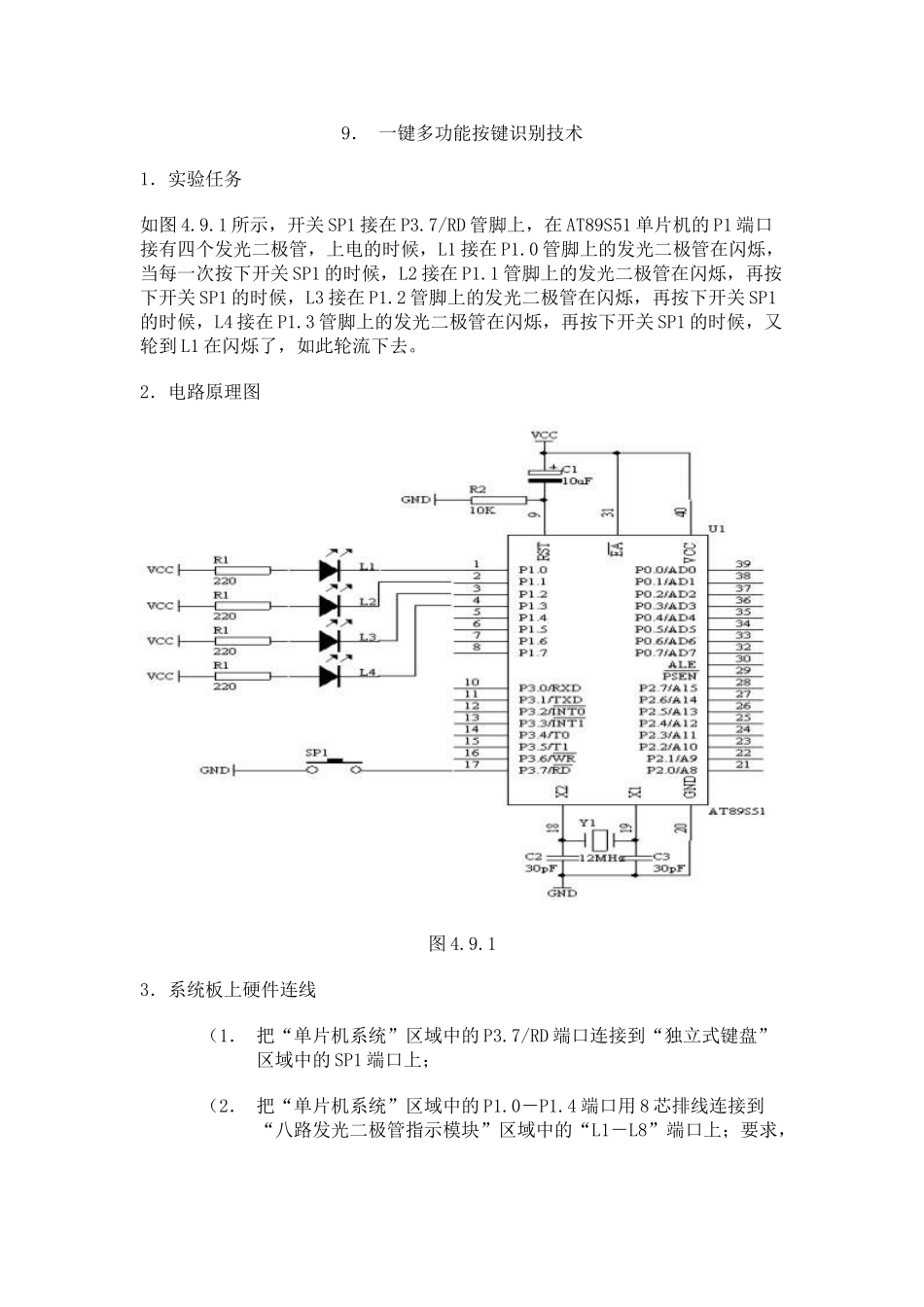

9． 一键多功能按键识别技术 1．实验任务 如图 4.9.1 所示，开关 SP1 接在 P3.7/RD 管脚上，在 AT89S51 单片机的 P1 端口接有四个发光二极管，上电的时候，L1 接在 P1.0 管脚上的发光二极管在闪烁，当每一次按下开关 SP1 的时候，L2 接在 P1.1 管脚上的发光二极管在闪烁，再按下开关 SP1 的时候，L3 接在 P1.2 管脚上的发光二极管在闪烁，再按下开关 SP1的时候，L4 接在 P1.3 管脚上的发光二极管在闪烁，再按下开关 SP1 的时候，又轮到 L1 在闪烁了，如此轮流下去。 2．电路原理图 图 4.9.1 3．系统板上硬件连线 （1． 把“单片机系统”区域中的 P3.7/RD 端口连接到“独立式键盘”区域中的 SP1 端口上； （2． 把“单片机系统”区域中的 P1.0－P1.4 端口用 8 芯排线连接到“八路发光二极管指示模块”区域中的“L1－L8”端口上；要求，P1.0 连接到 L1，P1.1 连接到 L2，P1.2 连接到 L3，P1.3 连接到L4 上。 4．程序设计方法 （1． 设计思想由来 在我们生活中，我们很容易通过这个叫张三，那个叫李四，另外一个是王五；那是因为每个人有不同的名子，我们就很快认出，同样，对于要通过一个按键来识别每种不同的功能，我们给每个不同的功能模块用不同的 ID 号标识，这样，每按下一次按键，ID 的值是不相同的，所以单片机就很容易识别不同功能的身份了。 （2． 设计方法 从上面的要求我们可以看出，L1 到 L4 发光二极管在每个时刻的闪烁的时间是受开关 SP1 来控制，我们给 L1 到 L4 闪烁的时段定义出不同的 ID 号，当 L1 在闪烁时，ID＝0；当 L2 在闪烁时，ID＝1；当 L3 在闪烁时，ID＝2；当 L4 在闪烁时，ID＝3；很显然，只要每次按下开关 K1 时，分别给出不同的 ID 号我们就能够完成上面的任务了。下面给出有关程序设计的框图。 5．程序框图 图 4.9.2 6． 汇编源程序ID EQU 30HSP1 BIT P3.7L1 BIT P1.0L2 BIT P1.1L3 BIT P1.2L4 BIT P1.3ORG 0MOV ID,#00HSTART: JB K1,RELLCALL DELAY10MSJB K1,RELINC IDMOV A,IDCJNE A,#04,RELMOV ID,#00HREL: JNB K1,$MOV A,IDCJNE A,#00H,IS0CPL L1LCALL DELAYSJMP STARTIS0: CJNE A,#01H,IS1CPL L2LCALL DELAYSJMP STARTIS1: CJNE A,#02H,IS2CPL L3LCALL DELAYSJMP STARTIS2: CJNE A,#03H,IS3CPL L4LCALL DELAYSJMP STARTIS3: LJMP STARTDELAY10MS: MOV R6,#2...
