全站仪格网因子的设置及注意事项

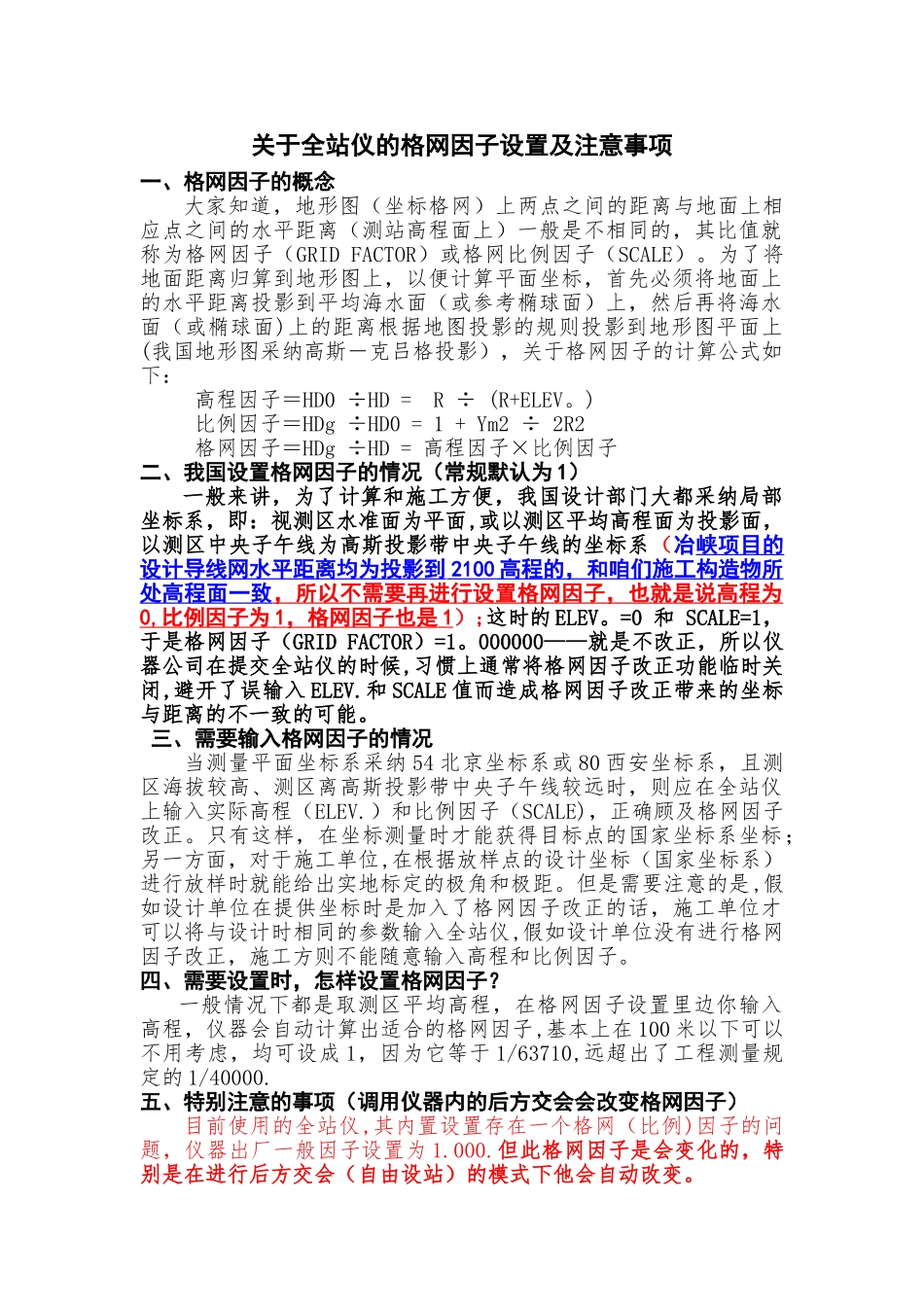

关于全站仪的格网因子设置及注意事项一、格网因子的概念大家知道，地形图（坐标格网）上两点之间的距离与地面上相应点之间的水平距离（测站高程面上）一般是不相同的，其比值就称为格网因子（GRID FACTOR）或格网比例因子（SCALE）。为了将地面距离归算到地形图上，以便计算平面坐标，首先必须将地面上的水平距离投影到平均海水面（或参考椭球面）上，然后再将海水面（或椭球面)上的距离根据地图投影的规则投影到地形图平面上(我国地形图采纳高斯－克吕格投影），关于格网因子的计算公式如下： 高程因子＝HD0 ÷HD = R ÷ (R+ELEV。) 比例因子＝HDg ÷HD0 = 1 + Ym2 ÷ 2R2 格网因子＝HDg ÷HD = 高程因子×比例因子二、我国设置格网因子的情况（常规默认为 1）一般来讲，为了计算和施工方便，我国设计部门大都采纳局部坐标系，即：视测区水准面为平面,或以测区平均高程面为投影面，以测区中央子午线为高斯投影带中央子午线的坐标系（冶峡项目的设计导线网水平距离均为投影到 2100 高程的，和咱们施工构造物所 处高程面一致 ，所以不需要再进行设置格网因子，也就是说高程为 0, 比例因子为 1 ，格网因子也是 1 ）;这时的 ELEV。=0 和 SCALE=1，于是格网因子（GRID FACTOR）=1。000000——就是不改正，所以仪器公司在提交全站仪的时候,习惯上通常将格网因子改正功能临时关闭,避开了误输入 ELEV.和 SCALE 值而造成格网因子改正带来的坐标与距离的不一致的可能。 三、需要输入格网因子的情况当测量平面坐标系采纳 54 北京坐标系或 80 西安坐标系，且测区海拔较高、测区离高斯投影带中央子午线较远时，则应在全站仪上输入实际高程（ELEV.）和比例因子（SCALE)，正确顾及格网因子改正。只有这样，在坐标测量时才能获得目标点的国家坐标系坐标；另一方面，对于施工单位,在根据放样点的设计坐标（国家坐标系）进行放样时就能给出实地标定的极角和极距。但是需要注意的是,假如设计单位在提供坐标时是加入了格网因子改正的话，施工单位才可以将与设计时相同的参数输入全站仪,假如设计单位没有进行格网因子改正，施工方则不能随意输入高程和比例因子。四、需要设置时，怎样设置格网因子？一般情况下都是取测区平均高程，在格网因子设置里边你输入高程，仪器会自动计算出适合的格网因子,基本上在 100 米以下可以不用考虑，均可设成 1，因为它等于 1/63710,远超出了工程测量规定的 1/40000.五、特别注意的事项...
