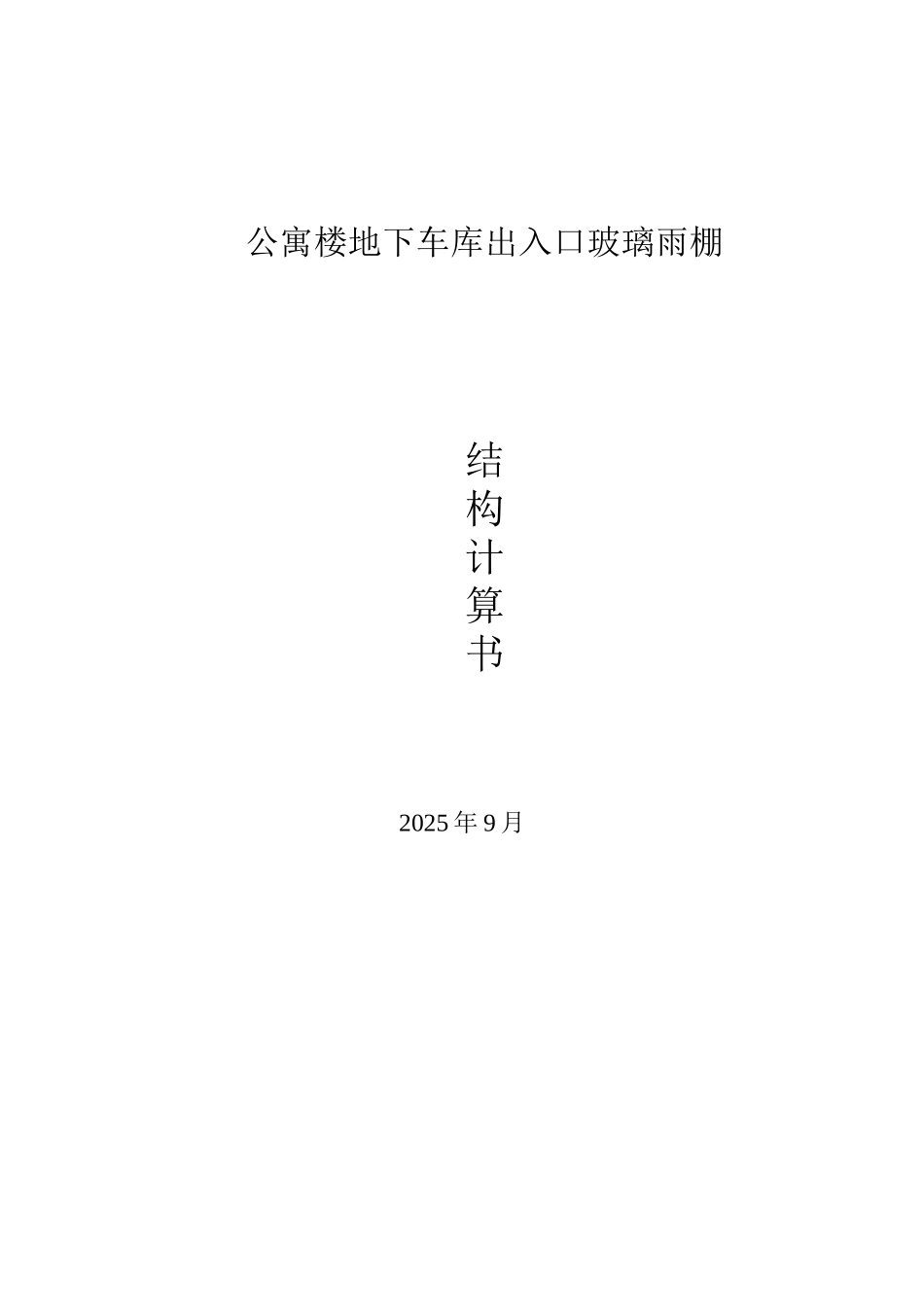

公寓楼地下车库出入口玻璃雨棚计算书

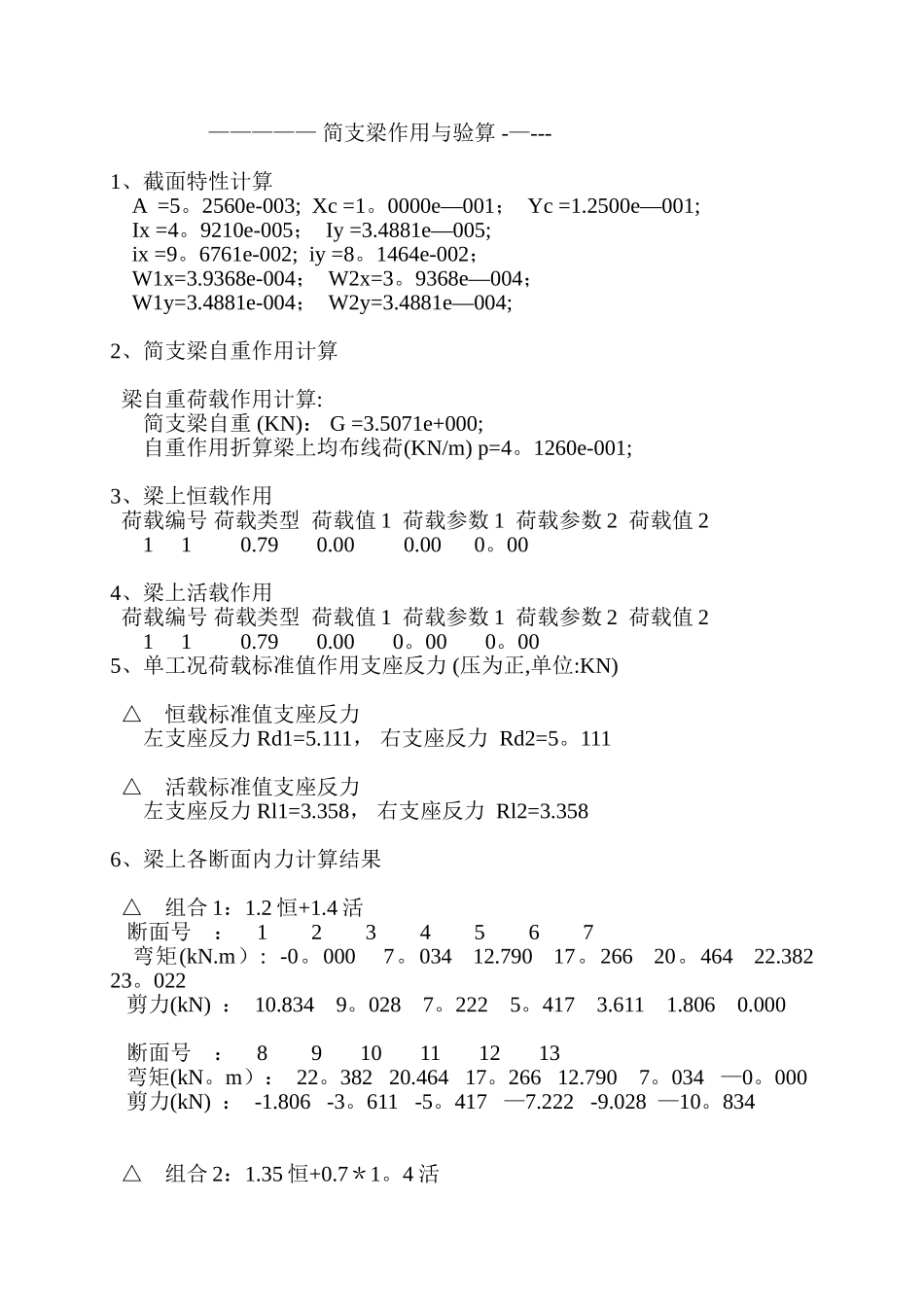

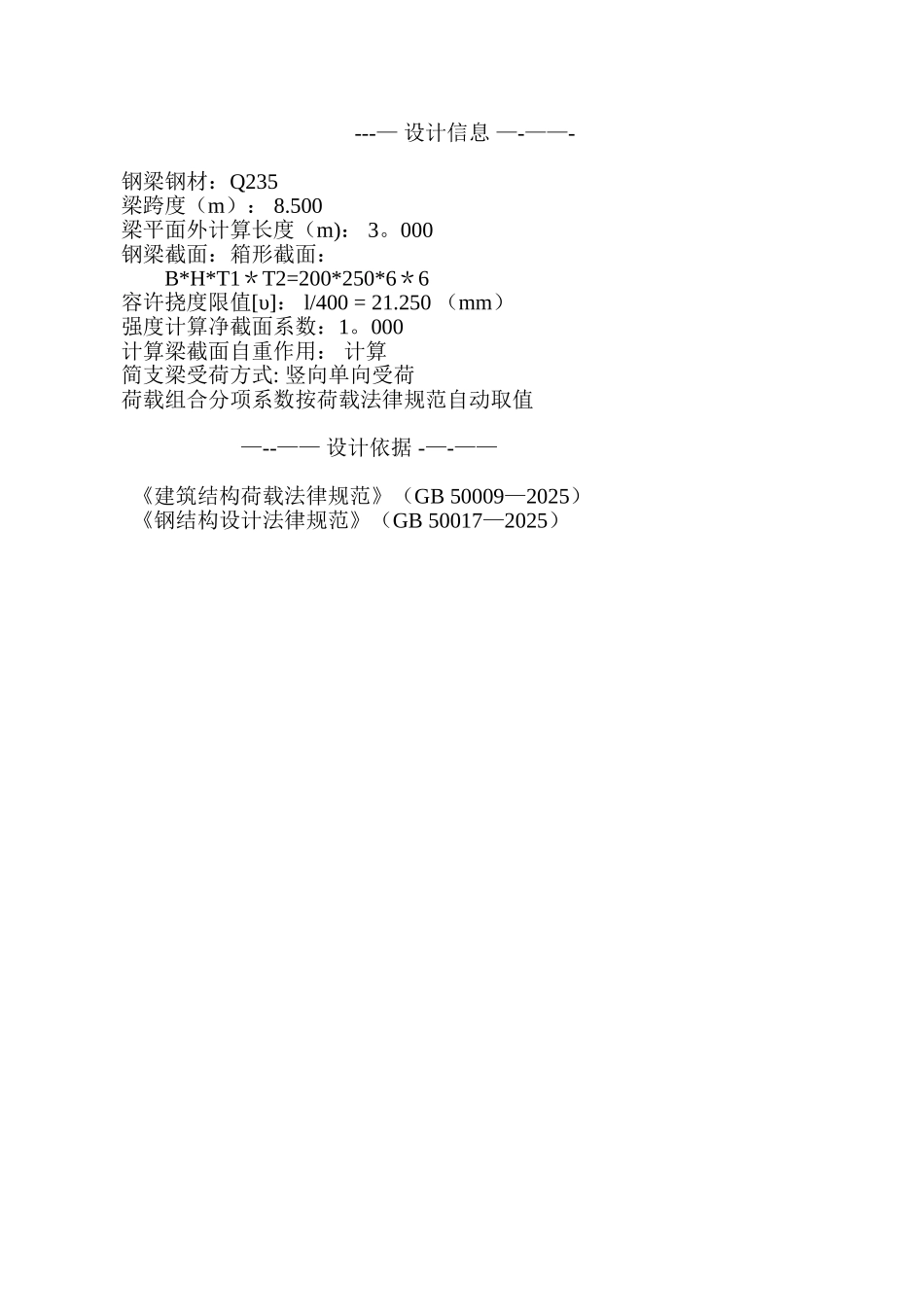

公寓楼地下车库出入口玻璃雨棚结构计算书2025 年 9 月 ---— 设计信息 —-——- 钢梁钢材：Q235 梁跨度（m）： 8.500 梁平面外计算长度（m)： 3。000 钢梁截面：箱形截面： B*H*T1＊T2=200*250*6＊6 容许挠度限值[υ]： l/400 = 21.250 （mm） 强度计算净截面系数：1。000 计算梁截面自重作用： 计算 简支梁受荷方式: 竖向单向受荷 荷载组合分项系数按荷载法律规范自动取值 —--—— 设计依据 -—-—— 《建筑结构荷载法律规范》（GB 50009—2025） 《钢结构设计法律规范》（GB 50017—2025） ————— 简支梁作用与验算 -—---1、截面特性计算 A =5。2560e-003; Xc =1。0000e—001； Yc =1.2500e—001; Ix =4。9210e-005； Iy =3.4881e—005; ix =9。6761e-002; iy =8。1464e-002； W1x=3.9368e-004； W2x=3。9368e—004； W1y=3.4881e-004； W2y=3.4881e—004;2、简支梁自重作用计算 梁自重荷载作用计算: 简支梁自重 (KN)： G =3.5071e+000; 自重作用折算梁上均布线荷(KN/m) p=4。1260e-001;3、梁上恒载作用 荷载编号 荷载类型 荷载值 1 荷载参数 1 荷载参数 2 荷载值 2 1 1 0.79 0.00 0.00 0。004、梁上活载作用 荷载编号 荷载类型 荷载值 1 荷载参数 1 荷载参数 2 荷载值 2 1 1 0.79 0.00 0。00 0。005、单工况荷载标准值作用支座反力 (压为正,单位:KN) △ 恒载标准值支座反力 左支座反力 Rd1=5.111， 右支座反力 Rd2=5。111 △ 活载标准值支座反力 左支座反力 Rl1=3.358， 右支座反力 Rl2=3.3586、梁上各断面内力计算结果 △ 组合 1：1.2 恒+1.4 活 断面号 ： 1 2 3 4 5 6 7 弯矩(kN.m）: -0。000 7。034 12.790 17。266 20。464 22.382 23。022 剪力(kN) ： 10.834 9。028 7。222 5。417 3.611 1.806 0.000 断面号 ： 8 9 10 11 12 13 弯矩(kN。m）： 22。382 20.464 17。266 12.790 7。034 —0。000 剪力(kN) ： -1.806 -3。611 -5。417 —7.222 -9.028 —10。834 △ 组合 2：1.35 恒+0.7＊1。4 活 断面号 : 1 2 3 4 5 6 7 弯矩（kN.m): -0.000 6.617 12.030 16 。241 19.248 21。053 21。654 剪力（kN） ： 10。190 8.492 6.793 5。095 3。397 1.698 0.000 断面号 ： 8 9 10 11 12 13 弯矩（kN.m)： 21.053 19.248 16.24...
