六机六流连铸机方案

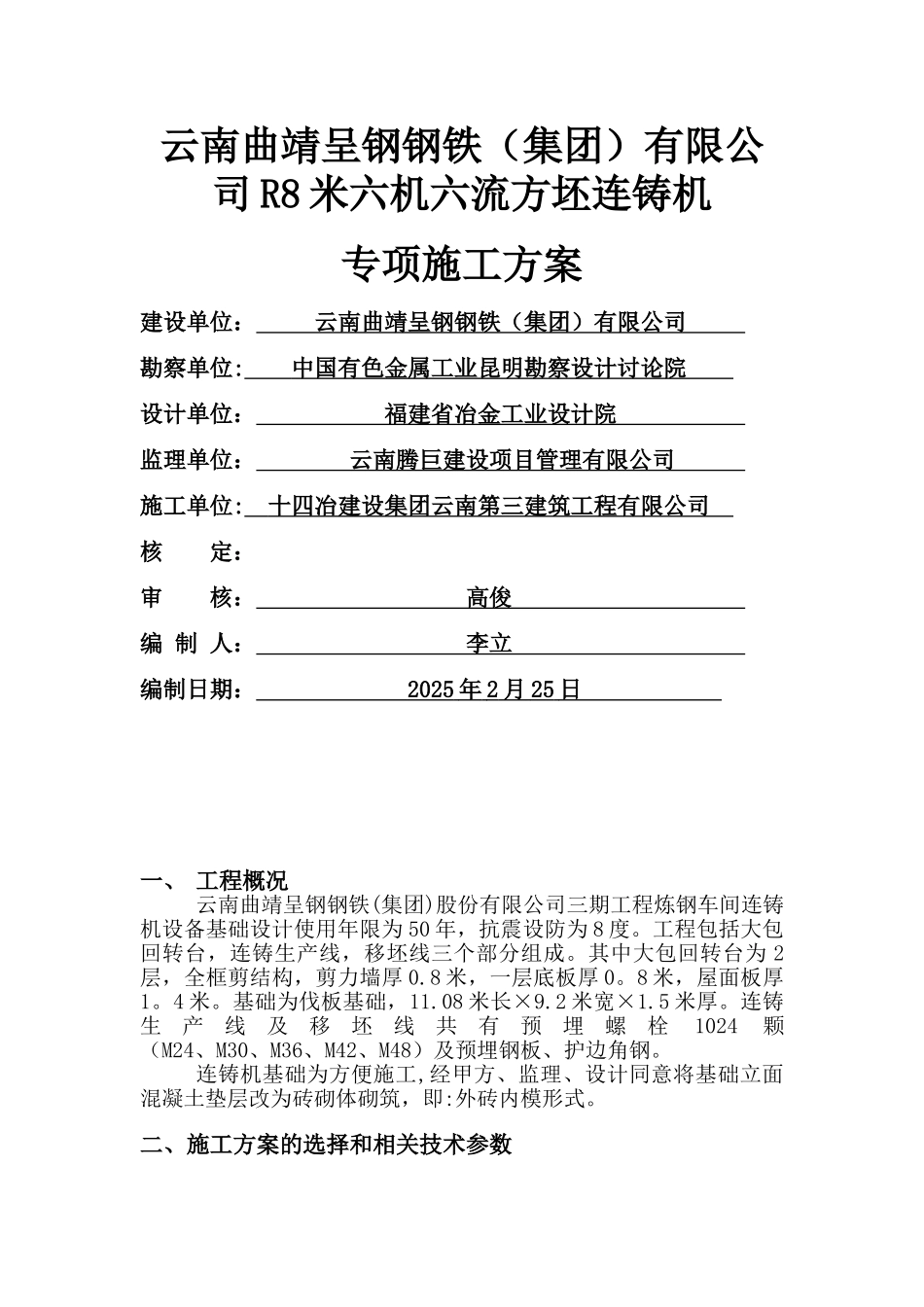

云南曲靖呈钢钢铁（集团）有限公司 R8 米六机六流方坯连铸机专项施工方案建设单位： 云南曲靖呈钢钢铁（集团）有限公司 勘察单位: 中国有色金属工业昆明勘察设计讨论院 设计单位： 福建省冶金工业设计院 监理单位： 云南腾巨建设项目管理有限公司 施工单位: 十四冶建设集团云南第三建筑工程有限公司 核 定：审 核： 高俊 编 制 人： 李立 编制日期： 2025 年 2 月 25 日 一、 工程概况云南曲靖呈钢钢铁(集团)股份有限公司三期工程炼钢车间连铸机设备基础设计使用年限为 50 年，抗震设防为 8 度。工程包括大包回转台，连铸生产线，移坯线三个部分组成。其中大包回转台为 2层，全框剪结构，剪力墙厚 0.8 米，一层底板厚 0。8 米，屋面板厚1。4 米。基础为伐板基础，11.08 米长×9.2 米宽×1.5 米厚。连铸生产线及移坯线共有预埋螺栓1024颗（M24、M30、M36、M42、M48）及预埋钢板、护边角钢。连铸机基础为方便施工,经甲方、监理、设计同意将基础立面混凝土垫层改为砖砌体砌筑，即:外砖内模形式。二、施工方案的选择和相关技术参数1、设计混凝土强度均为 C30，垫层为 C15；2、钢筋：设计有 HPB300 级钢、HRB335 级钢，钢筋锚固长度分别为32d、31d,搭接长度分别为 45d、44d，同一区段内搭接钢筋面积百分率不超过 50%；3、基础保护层为 40mm，梁为 30mm，柱为 30mm。钢筋保护层在钢筋笼外侧设混凝土垫块,确保钢筋保护侧的厚度;4、根据地勘报告设计持力层为粘土层 以下 200mm,超挖部分用 C15素混凝土回填；三、钢筋施工钢筋执行法律规范标准为 11G101—1。钢筋接头采纳单面焊接，取值 10d。1、材料机具a、钢筋应有出厂合格证按规定作力学性能复试当加工过程中发生脆断等特别现象还需作化学万分分析检验钢筋应无老锈及油污；b、铁丝可采纳20 号铁丝(火烧丝）或镀锌铁丝(铅丝) 铁丝切断长度要满足使用要求；c、垫块用水泥砂浆制成50方块,厚度同保护层垫块内预埋铁丝;d、主要机具钢筋钩子撬棍扳子绑扎架钢丝刷子粉笔尺子等。2、作业条件a、钢筋绑扎前应检查有无锈蚀除锈之后再运至绑扎部位；b、熟悉图纸按设计要求检查已加工好的钢筋规格形状数量是否正确；c、做好抄平放线工作弹好水平标高线柱外皮尺寸线；d、根据弹好的外皮尺寸线检查下层预留搭接钢筋的位置数量长度如不符合要求应进行处理绑扎前先整理调直下层伸出的搭接筋并将锈蚀水泥砂浆等污垢清除洁净；e、根据标高检查下层伸出搭接筋处的...
