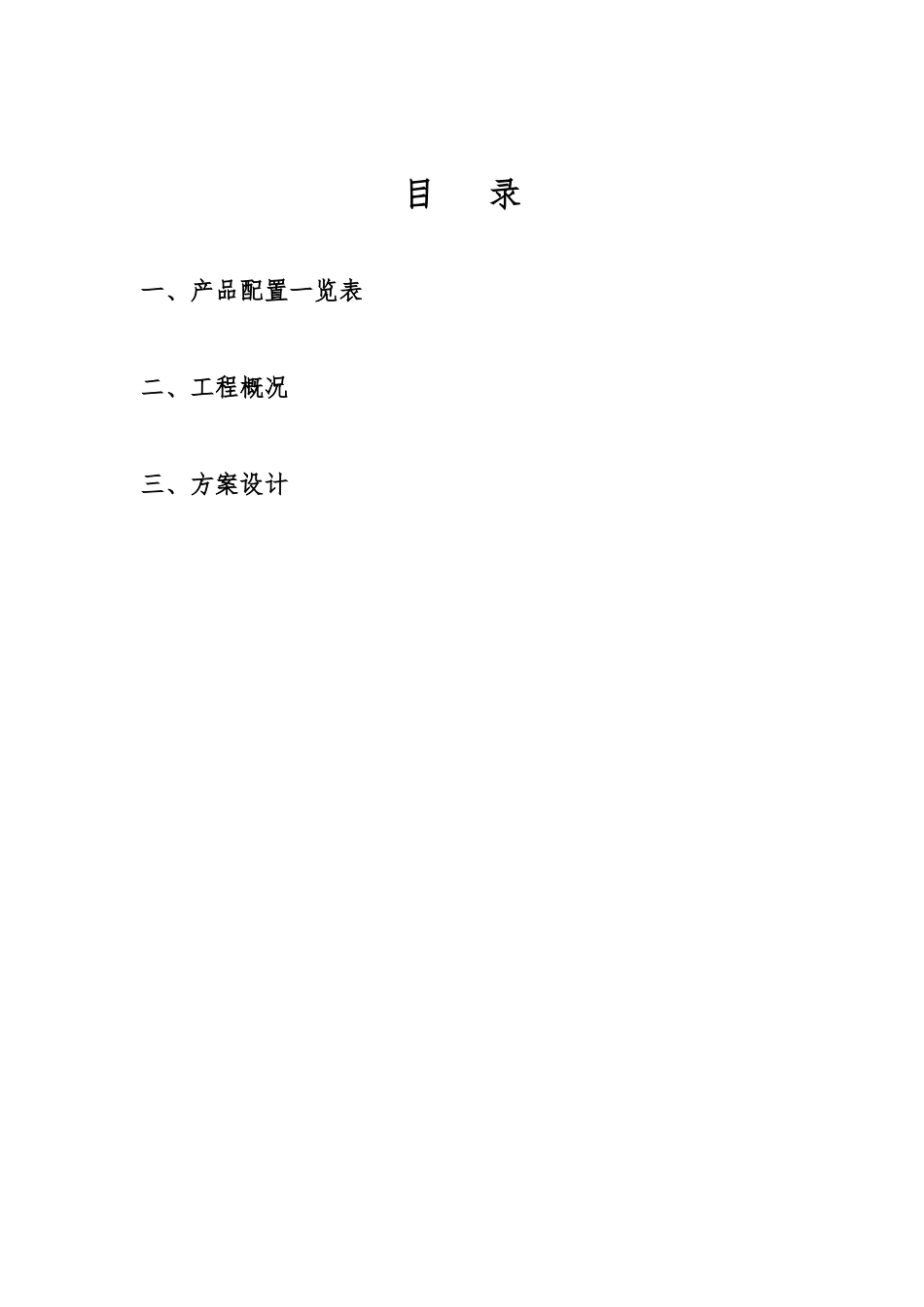

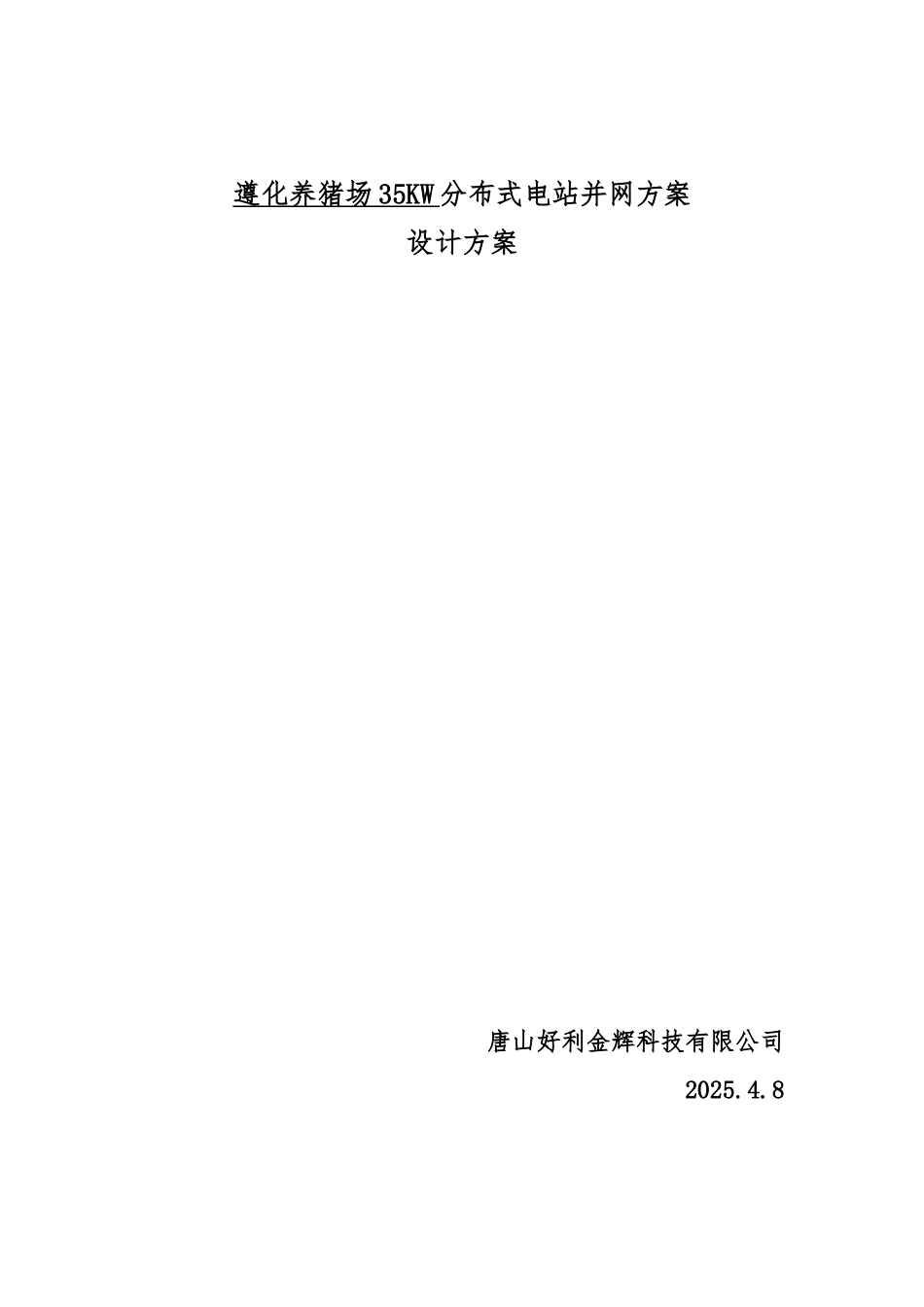

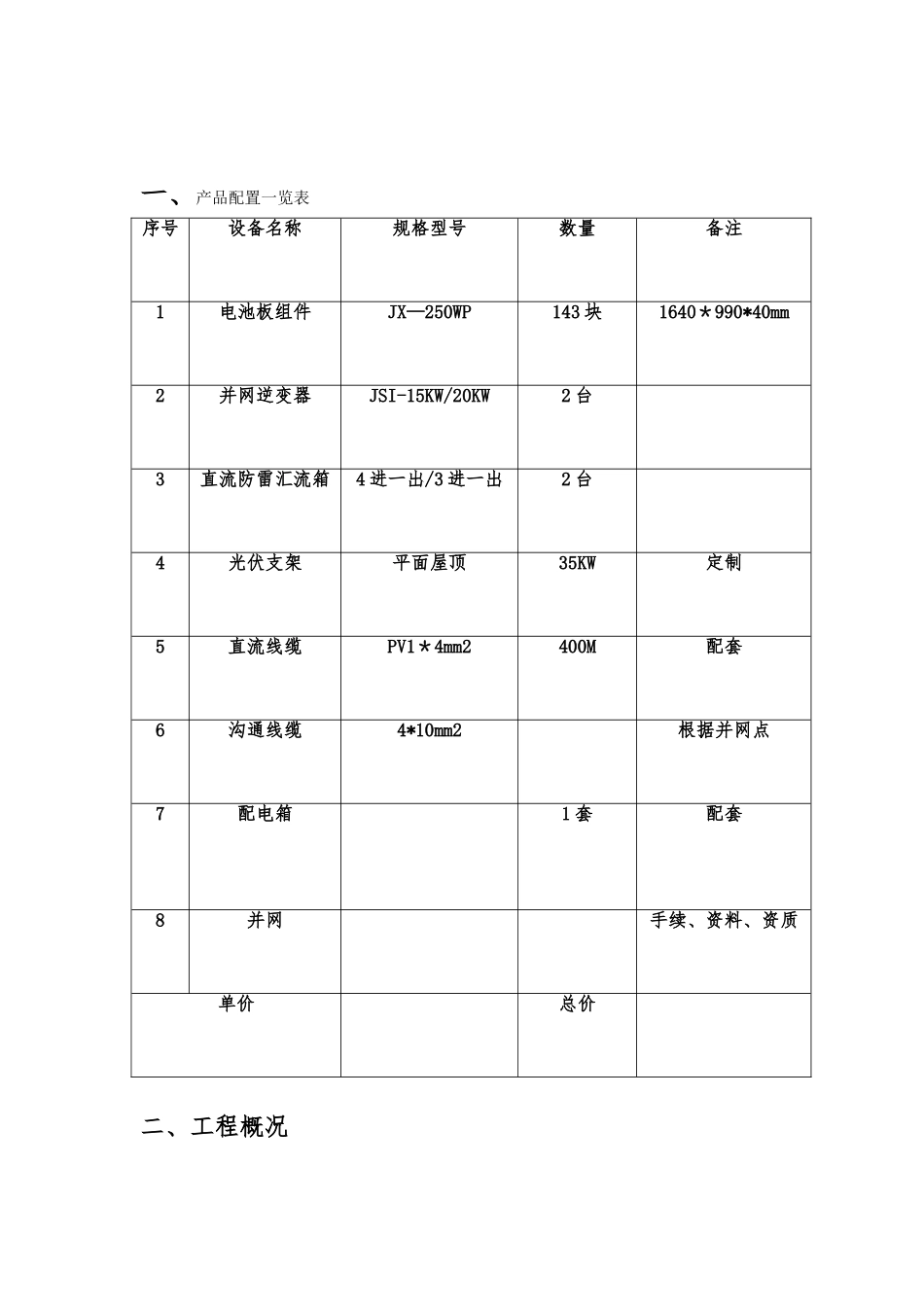

遵化养猪场 35KW 分布式电站并网方案设计方案 唐山好利金辉科技有限公司2025.4.8目 录一、产品配置一览表二、工程概况三、方案设计一、产品配置一览表序号设备名称规格型号数量备注1电池板组件JX—250WP143 块1640＊990*40mm2并网逆变器JSI-15KW/20KW2 台3直流防雷汇流箱4 进一出/3 进一出2 台4光伏支架平面屋顶35KW定制5直流线缆PV1＊4mm2400M配套6沟通线缆4*10mm2根据并网点7配电箱1 套配套8并网手续、资料、资质单价总价二、工程概况2。1 项目名称遵化养猪场 35KW 分布式光伏电站项目2。2 项目地点 遵化 。2。3 安装环境（平面、斜面、彩钢瓦、遮挡情况、高度等)1 层楼彩钢瓦平面屋顶，周边有 35cm 女儿墙，外围无任何遮挡.三、方案设计3。1 分布式光伏电站示意图以及效果图 示意图效果图3.2 电池板方案设计35KW 光伏电站共用 143 块 250W 多晶硅电池板，20 块电池板串联为一组,共 7 组。3.3 并网逆变器配置安装屋顶东西距离较长，为了最大化的提高电站发电效率,尽量减少直流电长距离传输，因而根据电池板排布图,选用一台 20KW 并网逆变器和一台 15KW 并网逆变器.技术参数 最大直流输入功 率(W）1650022000 最大直流输入电压(Vdc)1000 MPPT 范围（Vdc）250~800 输入路数6 MPPT 跟踪路数2 每路最大输入功率(W）850011000 最大输入电流（A)2*302＊35 额定输出功率(W)1500020000 最大输出功率(W）1500020000 额定输出电流（A）22.730.3 最大输出电流（A)2533.3 沟通电压（Vac)400 允许电网电压范围 （Vac)*360～440 功率因数（cosφ)0。9（超前）~0。9（滞后) 电流谐波(THDI）〈3％(额定输出功率） 最大效率98.1％98。2% 欧洲效率97.5％97。6％ MPPT 效率99。6％99。6% 工作温度-25~+60（℃） 噪音[dB（A）]〈50 夜间耗电（W）0 冷却方式自然冷却风冷 防护等级IP65 通讯方式 RS232（WiFi,RS485 可选) RS485/RS232（WiFi 可选) 尺寸(宽×深×高 mm）470*165*670580＊235*800 重量(kg)5065*AC 电网电压和频率范围取决于当地标准3。4 光伏支架及基础 采纳专业彩钢瓦光伏支架系统，用角驰与彩钢瓦连接，连接部位做好防水,支架角度设计为朝正南 35°.角驰与彩钢瓦结合部支架部分效果
